Проект будинку “Віола 3”
Затишний будинок в середземноморському стилі з сауною та терасою. Чотири спальні, два санвузли.
- Загальна площа: 154 м²
- Габарити будинку: 9.7 м х 10.0 м
КОНСТРУКЦІЇ:
- Фундаменти: Стрічкові збірні залізобетонні,
- Зовнішні стіни: Цегла 380 мм,
- Перекриття: Залізобетонні панелі, Залізобетонні панелі,
- Покрівля: Скатна,
- Покрівельне покриття: Глиняна черепиця.
Раціональний та простий в будівництві двоповерховий п’ятикімнатний будинок з терасою. Будинок формою наближений до куба. Це зменшує площу зовнішніх стін та тепловитрати. Перший поверх складається з кімнати 19 м2, що може використовуватися як спальня або кабінет, кухні об’єднаної з вітальнею,загальною площею близько 33 м2, передпокою, санвузла та котлової. З кухні передбачений вихід на террасу 23 м2 накритою покрівлею. На другому поверсі три спальні, санвузол, та сауна. При бажанні замість сауни можно влаштувати гардероб. Конструктивно будинок не сладний. Посередині будинку несуча стіна на яку спираються стандартні залізобетонні панелі. Будинок накритий чотирьохскатним дахом. Для опалення передбачена можливість використати газовий або електричний котел, або тепловий насос.

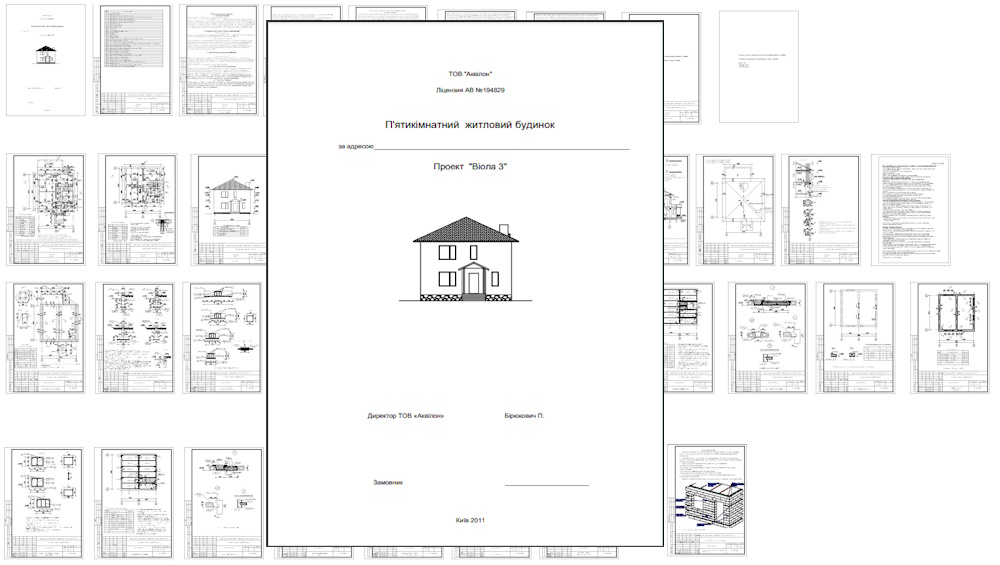

До складу робочого проекту входять:
- пояснювальна записка в якій дан опис основних характеристик будинку та основних конструкці і застосованих матеріалів.
- Схема забудови ділянки з нанесеним будинком і відступами від меж ділянки.

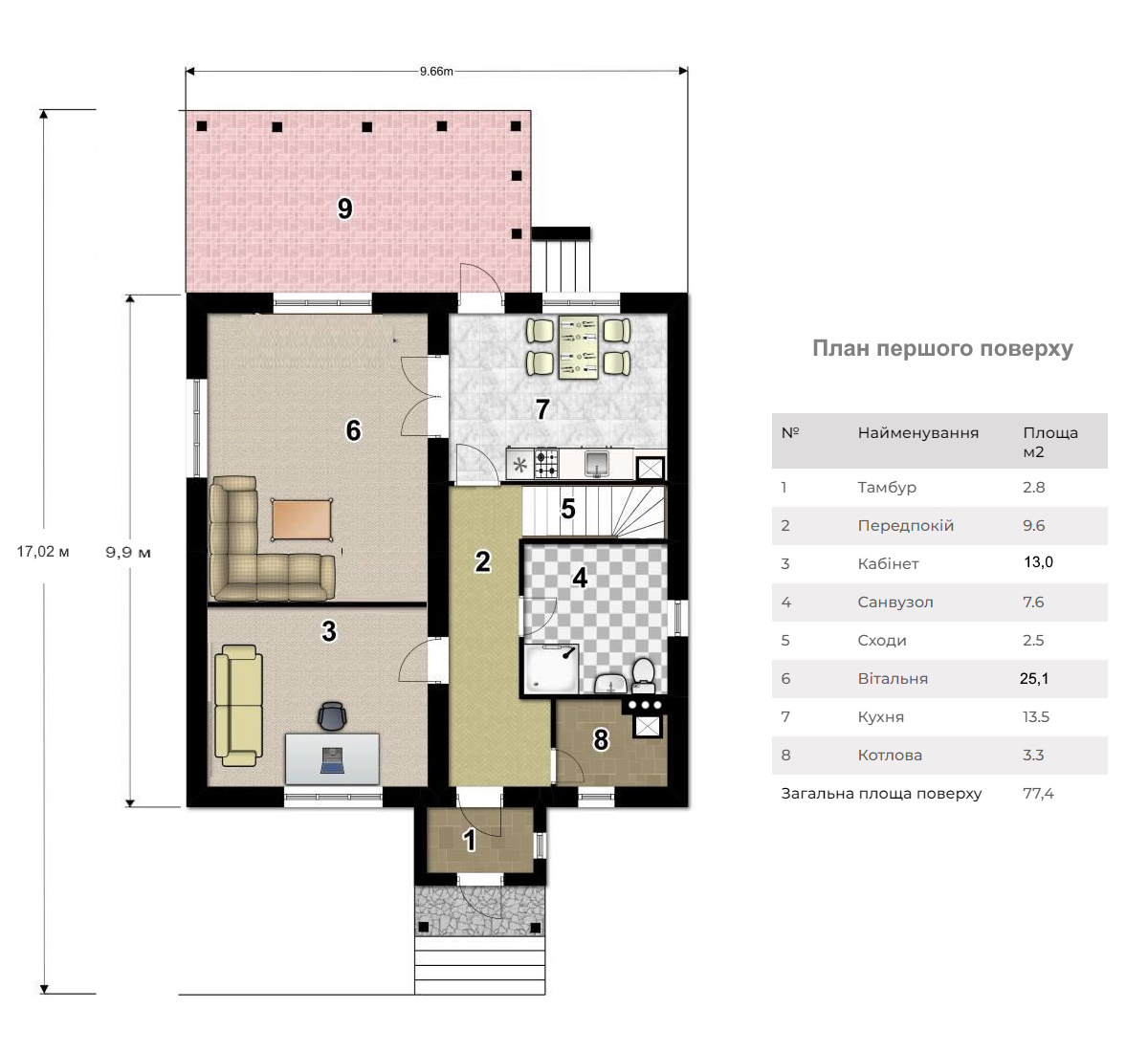

- Плани першого та другого поверхів на яких вказані всі необхідні розміри, товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат. Також на планах показано розташування вентиляційних та димових каналів.

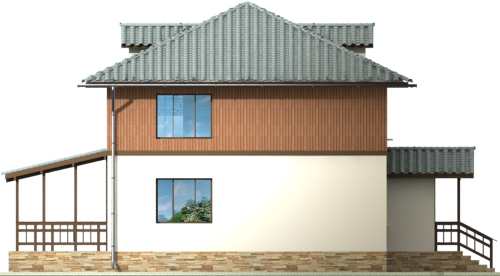

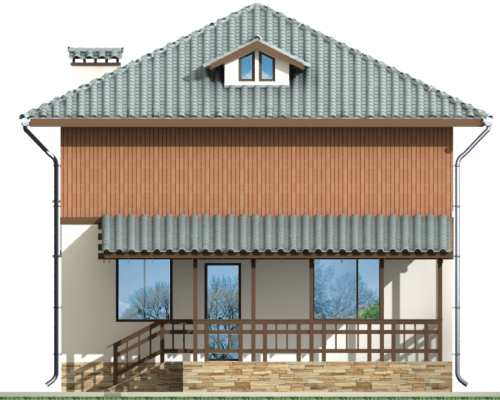

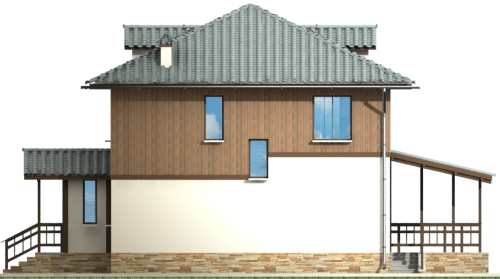

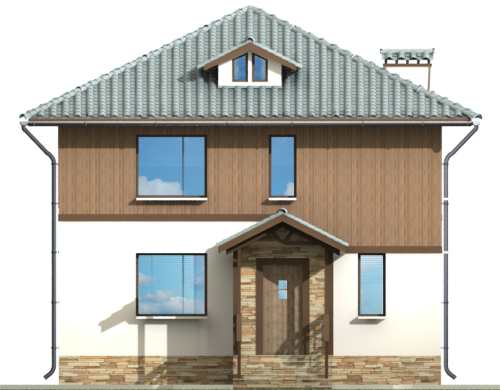

- Чотири фасади. На фасадах вказані висота цоколя і покрівлі, відмітки дверей і вікон.

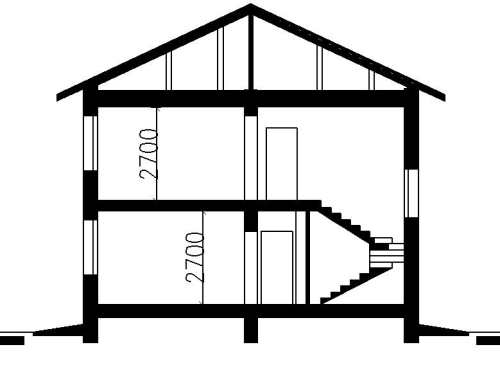

- Два розріза. На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь. Описаний склад перекриття між поверхами та підлоги.
- План покрівлі на якому показано розташування вентиляційних та димових труб.
Конструктивна частина проекту складається з:
- креслень фундаментів що включають в себе плани фундаментів, розрізи фундаментів, по кожній стіні на яких показано глибина закладення фундаментів, схеми арматурних каркасів, специфікацію матеріалів необхідних для влаштування фундаментів.
- Планів перекриттів 1 та 2 поверхів, на якому відображені розкладка залізобетонних панелей перекриття, вказані монлітні ділянки та необхідні вузли та деталі, дан перелік матеріалів.
- Креслення перемичок і монолітних поясів включають в себе плани поясів та перемичок, з зазначенням місць розташування перемичок, специфікації матеріалів.
- Креслення покрівлі, що включають в себе план крокв, з переліком елементів, розрізи покрівлі, на якому вказані розміри основних елементів, перелік необхідних матеріалів.
Робочий проект надається у двох екземплярах.
Додатково надаються “Ескізні наміри забудови” які складаются з планів, фасадів, розрізу та схеми забудови ділянки. Ці креслення будуть необхідні для отримання будівельного паспорту.
Перелік необхідних матеріалів замовник отримає під час придбання проекта.
