Проект будинку “Рута”
Мансардний будинок з двома спальнями, вітальнею з каміном та кухнею:
- Загальна площа: 84 м²
- Габарити будинку: 8.9 м х 8.5 м
КОНСТРУКЦІЇ:
- Фундаменти: Стрічкові монолітні залізобетонні,
- Зовнішні стіни: Газобетонний блок 400 мм або дерев’яний каркас,
- Перекриття: Дерев’яні балки,
- Покрівля: Скатна,
- Покрівельне покриття: Бітумна або метало черепиця.
Будинок мансардний.

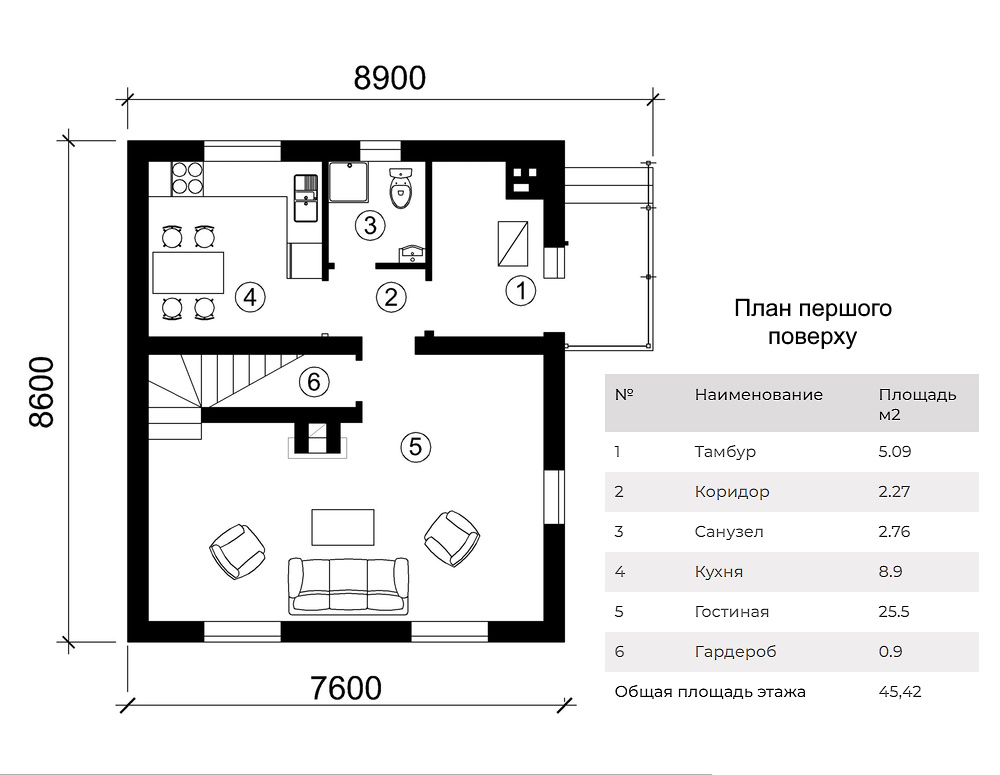

На першому поверсі знаходяться тамбур, суміщений санвузол, спальня або кабінет і кухня об’єднана з вітальнею. З кухні-їдальні ведуть сходи другий поверх. Під сходами передбачена комора.
У кухні їдальні розташований камін.

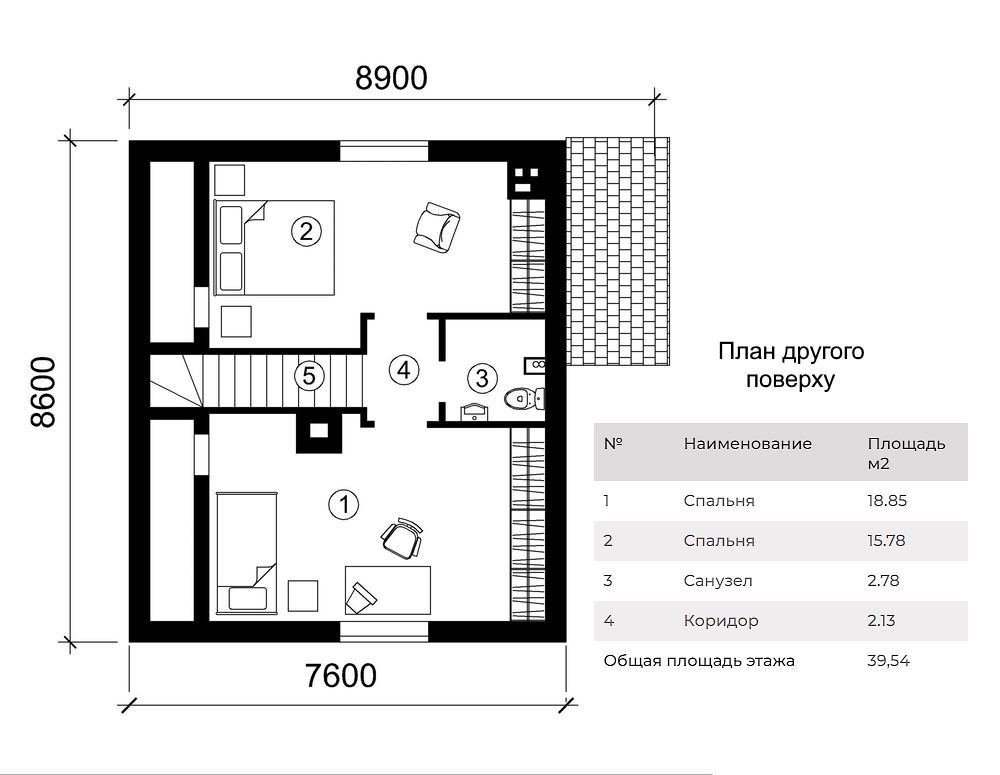

На другому поверсі розташовані дві великі спальні і санвузол.
У тамбурі передбачена можливість установки котла на твердому паливі.
Для опалення будинку також можна використовувати газовий котел, електроприлади або тепловий насос. використовуючи
1 квт електроенергії тепловий насос дозволяє отримати 4-5 квт теплової енергії. Застосування теплового насоса дозволяє знизити пожежонебезпека і значно зменшити витрати на опалення.
У літню пору тепловий насос можна використовувати для охолодження приміщення. Зовнішні стіни з газобетонних блоків товщиною 400 мм. Внутрішня стіна має товщину 300мм.
Будинок накритий двосхилим дахом з ухилом 50 град.
Конструктивне рішення будинку з поздовжньою несучою стіною. Перекриття першого і другого поверхів залізобетонні панелі. Фундаменти – стрічкові з монолітного залізобетону.

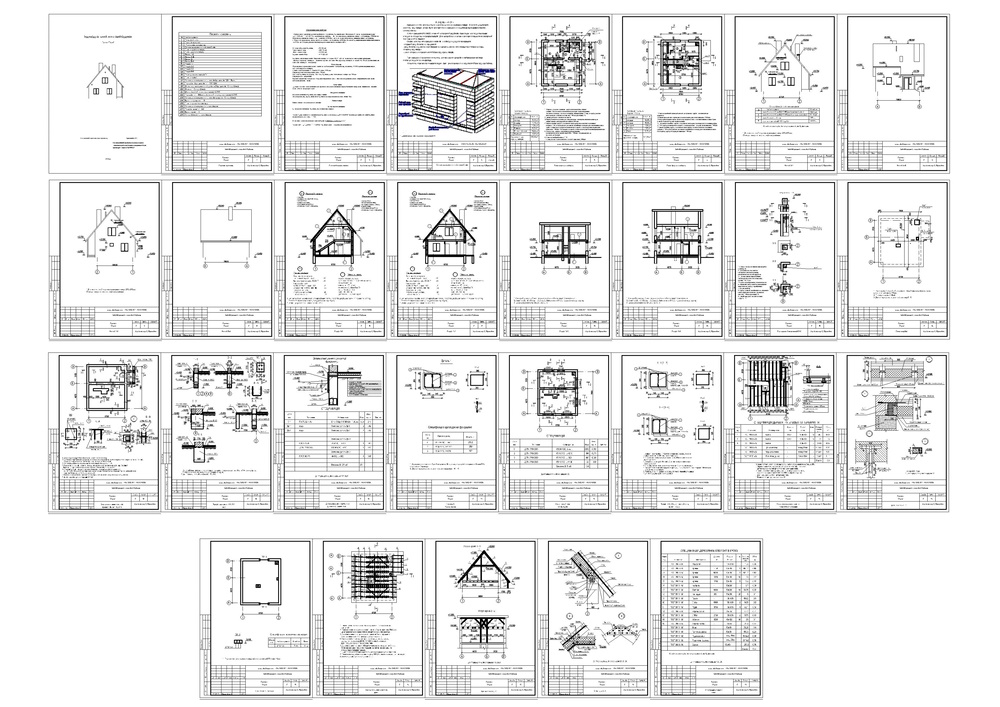

До складу робочого проекту входять:
- пояснювальна записка в якій дан опис основних характеристик будинку та основних конструкці і застосованих матеріалів.
- Схема забудови ділянки з нанесеним будинком і відступами від меж ділянки.
- Плани першого та другого поверхів на яких вказані всі необхідні розміри, товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат. Також на планах показано розташування вентиляційних та димових каналів.
- Чотири фасади. На фасадах вказані висота цоколя і покрівлі, відмітки дверей і вікон.

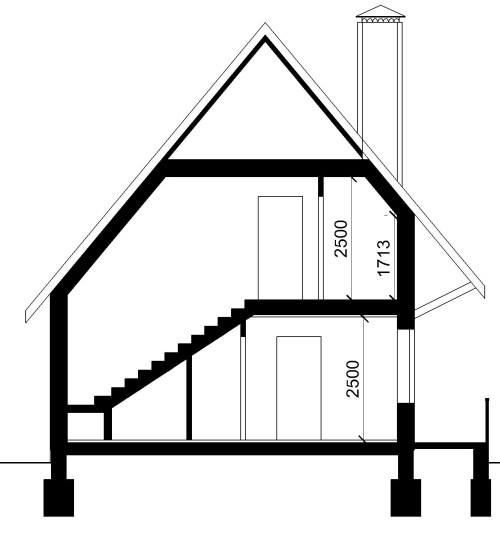

- Два розріза. На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь. Описаний склад перекриття між поверхами та підлоги.
- План покрівлі на якому показано розташування вентиляційних та димових труб.
Конструктивна частина проекту складається з:
- креслень фундаментів що включають в себе плани фундаментів, розрізи фундаментів, по кожній стіні на яких показано глибина закладення фундаментів, схеми арматурних каркасів, специфікацію матеріалів необхідних для влаштування фундаментів.
- Планів перекриттів 1 та 2 поверхів, на якому відображені розкладка залізобетонних панелей перекриття, вказані монлітні ділянки та необхідні вузли та деталі, дан перелік матеріалів.
- Креслення перемичок і монолітних поясів включають в себе плани поясів та перемичок, з зазначенням місць розташування перемичок, специфікації матеріалів.
- Креслення покрівлі, що включають в себе план крокв, з переліком елементів, розрізи покрівлі, на якому вказані розміри основних елементів, перелік необхідних матеріалів.
Робочий проект надається у двох екземплярах.
Додатково надаються “Ескізні наміри забудови” які складаются з планів, фасадів, розрізу та схеми забудови ділянки. Ці креслення будуть необхідні для отримання будівельного паспорту.
Перелік необхідних матеріалів замовник отримає під час придбання проекта.
