Проект будинку “Олег”
Проект двоповерхового будинку з гаражем та лицюванням цеглою загальнею площею 174 м2
- Загальна площа: 174 м²,
- Загальна площа без гаражу та підвалу: 153 м²,
- Площа гаража: 21.7 м²,
- Габарити будинку: 12.06 м х 13.36 м.
КОНСТРУКЦІЇ:
- Фундаменти: Стрічкові монолітні залізобетонні,
- Зовнішні стіни: Газобетонний блок 375 мм + утеплювач + 120мм цегла,
- Перекриття: 1 пов. Залізобетонні панелі, 2 пов – Дерев’яні балки,
- Покрівля: Скатна,
- Покрівельне покриття: Бітумна або метало черепиця.
Що входить в проект
До складу нашого робочого проекту одноповерхового будинку входять:
- пояснювальна записка в якій дан опис основних характеристик будинку та основних конструкці і застосованих матеріалів.
- Схема забудови ділянки з нанесеним будинком і відступами від меж ділянки.

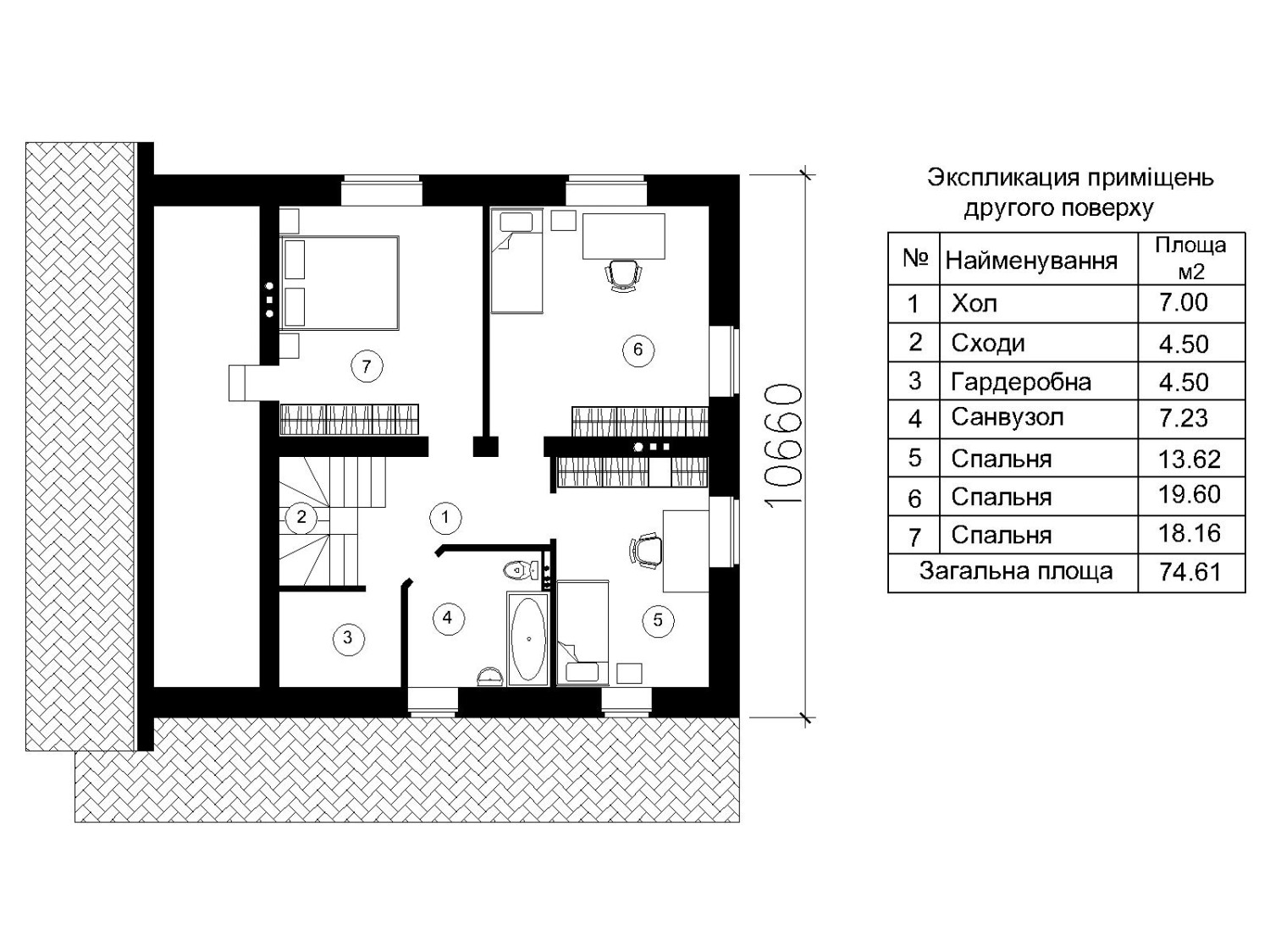

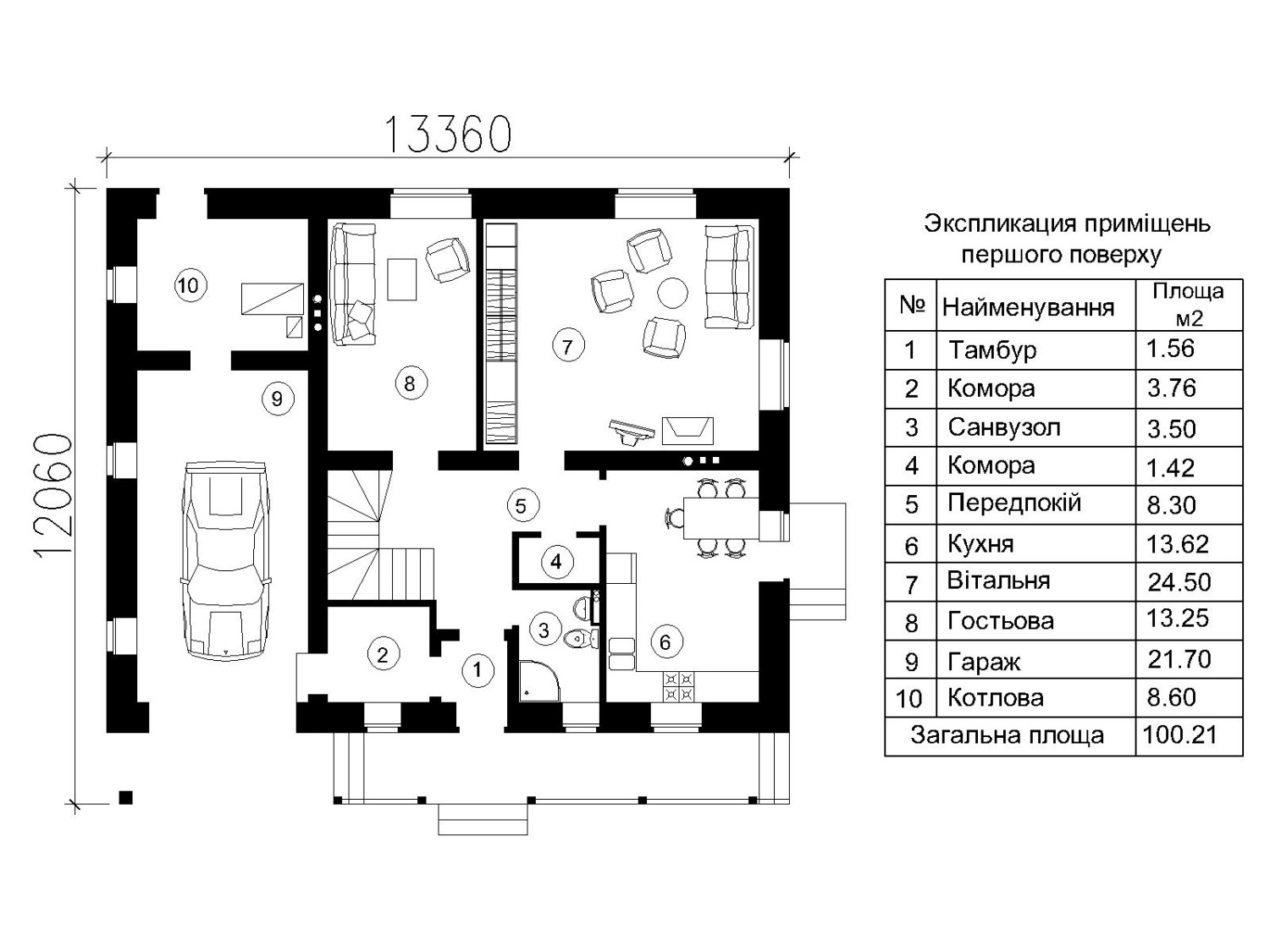

- План будинку на якому вказані всі необхідні розміри, товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат. Також на плані показано розташування вентиляційних та димових каналів.

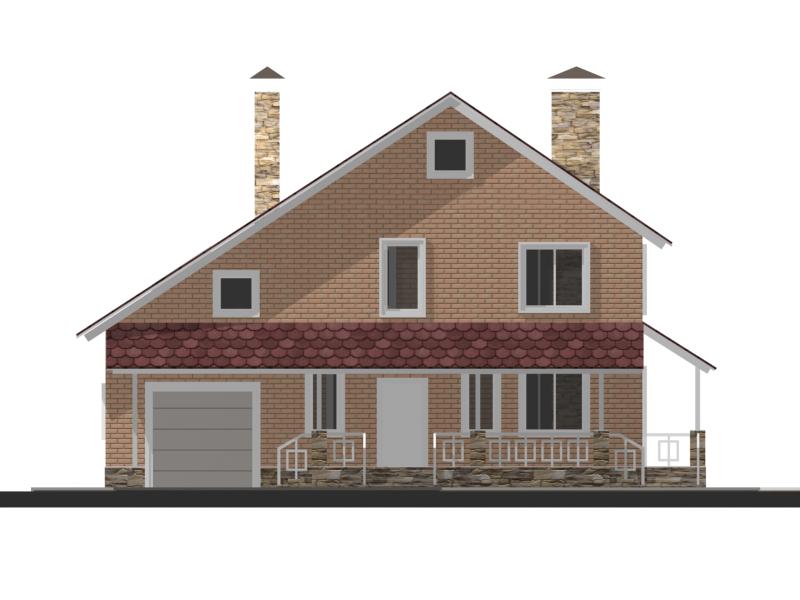

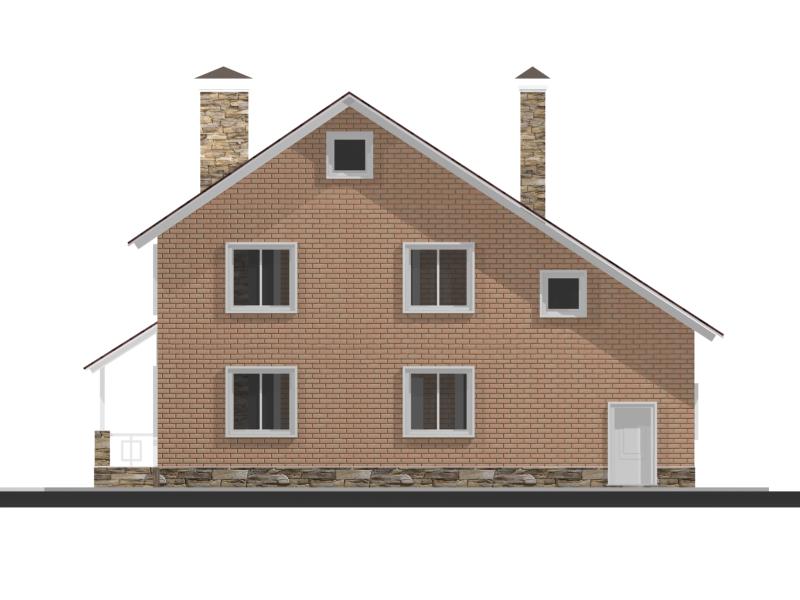

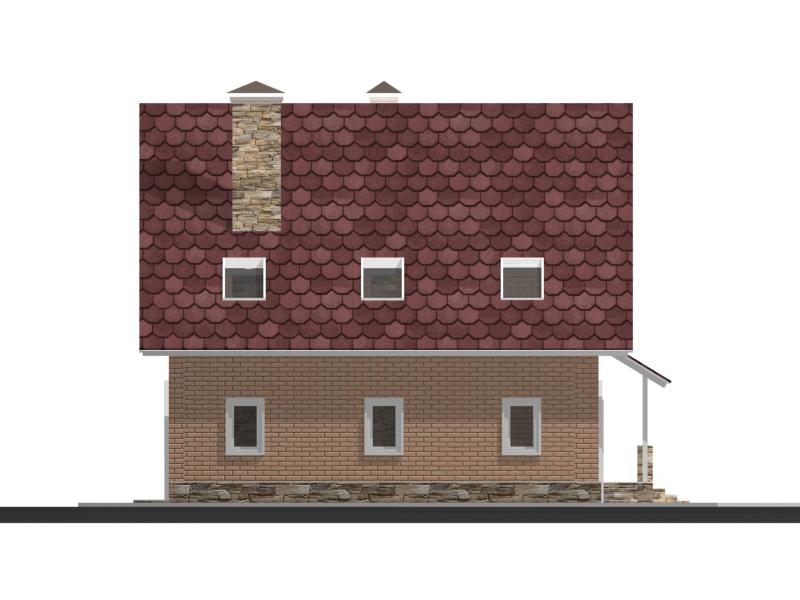

- Чотири фасади. На фасадах вказані висота цоколя і покрівлі, відмітки дверей і вікон.

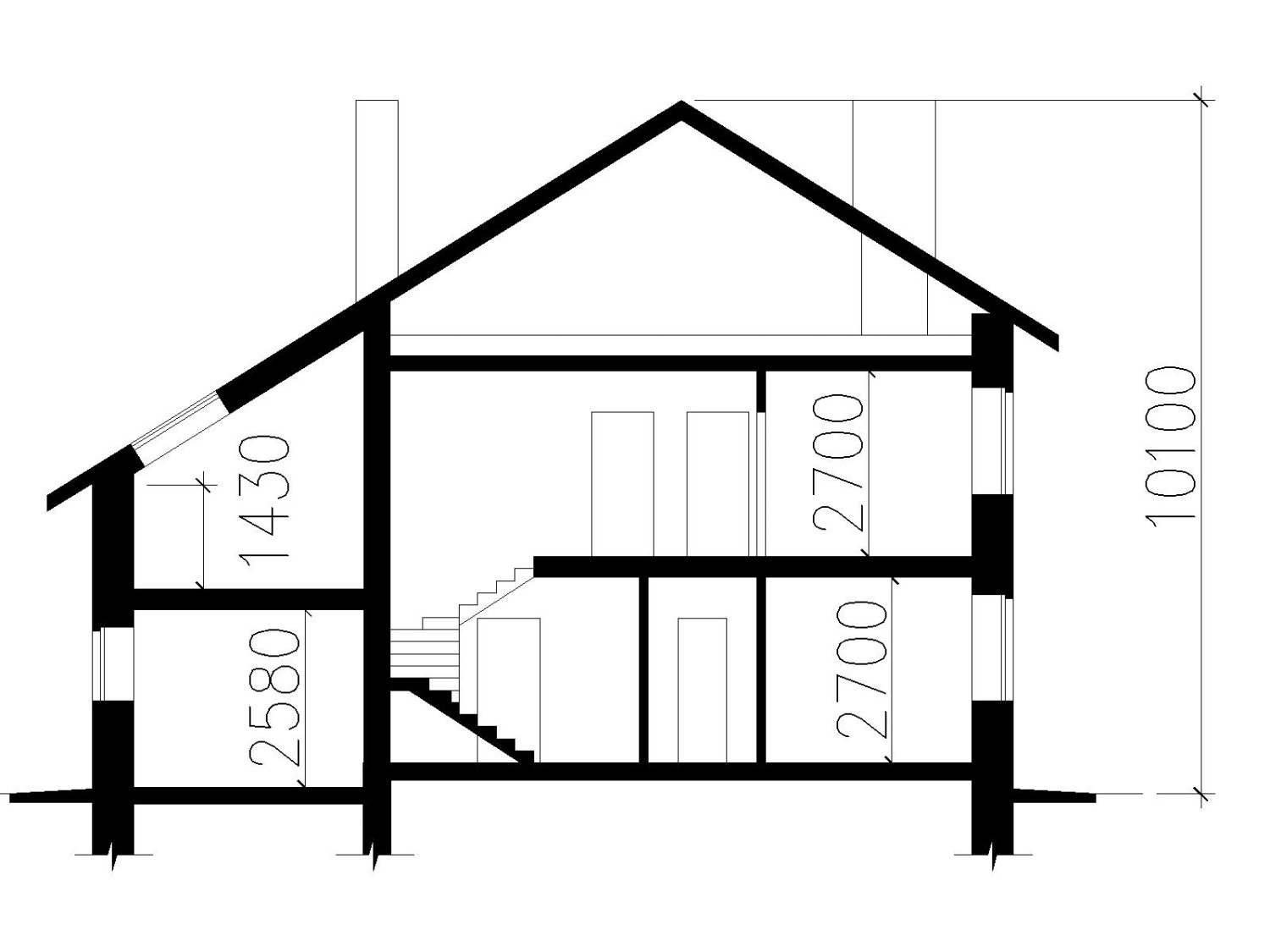

- Два розрізи. На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь. Описаний склад перекриття між поверхами та підлоги.
- План горища.
- План покрівлі на якому показано розташування вентиляційних та димових труб.
Конструктивна частина проекту складається з:
- креслень фундаментів що включають в себе плани фундаментів, розрізи фундаментів, по кожній стіні на яких показано глибина закладення фундаментів, схеми арматурних каркасів, специфікацію матеріалів необхідних для влаштування фундаментів.
- Плану перекритя, на якому відображені розкладка балок перекриття, показані необхідні вузли та деталі, дан перелік матеріалів і кількість елементів перекриття.
- Креслення перемичок і монолітного поясу включають в себе план поясу та перемичок, з зазначенням місць розташування перемичок, специфікації матеріалів.
- Креслення покрівлі, що включають в себе план крокв, з переліком елементів, розрізи покрівлі, на якому вказані розміри основних елементів, перелік необхідних матеріалів.
Робочий проект надається у двох екземплярах.
Додатково надаються “Ескізні наміри забудови” які складаются з плану, фасадів, розрізу та схеми забудови ділянки. Ці креслення будуть необхідні для отримання будівельного паспорту.
Необхідні матеріали
Перелік необхідних матеріалів замовник отримає під час придбання проекта.
