Електропроводка — одна з найвідповідальніших інженерних систем приватного будинку. Від правильності її проєктування та монтажу залежить не лише комфорт користування електроприладами, а й пожежна безпека, захист людей від ураження електричним струмом і надійність роботи обладнання.
Сучасний приватний будинок суттєво відрізняється від житла, яке будували кілька десятиліть тому. Сьогодні одночасно можуть працювати електрична духовка, пральна машина, бойлер, кондиціонер, насосне обладнання, комп’ютери та десятки світильників.
Якщо електромережу спроєктовано неправильно, виникають перевантаження, перегрівання кабелів, небажані відключення захисних апаратів і небезпечні несправності.
Особливо дорого обходяться помилки прихованого монтажу. Після завершення оздоблення для заміни пошкодженого кабелю іноді доводиться розбирати стіни, підлогу або стелю.
Розглянемо, як правильно організувати електропостачання приватного будинку: від розрахунку навантажень і вибору кабелів до монтажу електрощита, захисних пристроїв та перевірки готової системи.
1. Із чого починається проєктування електропроводки?
Перша помилка багатьох забудовників — починати електромонтаж із придбання кабелю, розеток та автоматичних вимикачів.
Насправді спочатку потрібно визначити потреби будинку в електроенергії.
Для цього складають перелік електроспоживачів, визначають їхню потужність і розташування.
Особливу увагу приділяють обладнанню, яке має значну потужність або працює тривалий час.
До такого обладнання належать електричні котли, бойлери, електроплити, духові шафи, кондиціонери, теплові насоси та насосні станції.
Потрібно також врахувати перспективні потреби: заряджання електромобіля, встановлення сонячної електростанції, акумуляторного інвертора або резервного генератора.
1. Як правильно розподілити електромережу на групи?
У сучасному будинку не варто підключати всі розетки та освітлення до одного автоматичного вимикача.
Надійніша схема передбачає розподіл електромережі на окремі групові лінії.
Наприклад, для приватного будинку можна передбачити такі групи:
- освітлення першого поверху;
- освітлення другого поверху;
- розетки житлових кімнат;
- розетки кухні;
- електрична духова шафа;
- варильна поверхня;
- пральна машина;
- бойлер;
- насосне обладнання;
- кондиціонери;
- зовнішнє освітлення та господарські споруди.
Це приклад функціонального розподілу, а не універсальна схема для кожного будинку.
Фактичну кількість груп визначають за розрахунковими навантаженнями, призначенням обладнання та вимогами безпеки.
Чому окремі групи зручніші?
Припустимо, у кухні виникла несправність електроприладу.
Якщо всі розетки будинку підключені до однієї групи, спрацювання захисту може залишити без електроенергії кілька приміщень.
За правильно організованої системи відключається лише відповідна ділянка, якщо характер несправності та селективність захисту це забезпечують.
Окремі групи також спрощують ремонт, пошук несправностей та подальшу модернізацію мережі.
Практична рекомендація: освітлення бажано розподіляти між кількома незалежними групами. Тоді несправність однієї лінії не залишить увесь будинок без світла.
2. Як розрахувати електричне навантаження?
Для попереднього визначення струму однофазного електроприладу з переважно активним навантаженням можна використати формулу:
I = P / U, де:
I — сила струму, А;
P — активна потужність, Вт;
U — напруга, В.
Розглянемо електричний нагрівальний прилад потужністю 3000 Вт.
За напруги 230 В:
I = 3000 / 230 ≈ 13 А.
Отже, прилад споживатиме приблизно 13 А за прийнятих умов.
Але це не означає, що для нього автоматично підходить будь-який кабель із певним перерізом або автоматичний вимикач на 16 А.
Необхідно врахувати спосіб прокладання кабелю, його довжину, допустиме нагрівання, умови охолодження та характеристики захисного апарата.
Для двигунів та іншого обладнання з реактивною складовою навантаження розрахунок складніший: враховують коефіцієнт потужності, пускові струми та інші параметри.
Чому важлива одночасність роботи?
Уявімо кухню, де одночасно працюють два нагрівальні прилади:
Перший — 1800 Вт.
Другий — 2000 Вт.
Загальна потужність:
1800 + 2000 = 3800 Вт.
Розрахунковий струм за напруги 230 В:
I = 3800 / 230 ≈ 16,5 А.
Якщо обидва прилади підключені до однієї розеткової групи, це навантаження необхідно врахувати під час вибору кабелю, розеток та захисного апарата.
Автоматичний вимикач не слід розглядати як пристрій, який обов’язково миттєво вимкнеться за незначного перевищення номінального струму.
Його спрацювання залежить від величини перевантаження, тривалості та часострумової характеристики.
Висновок: кількість розеток не визначає допустиме навантаження електричної групи. Вирішальне значення мають характеристики всієї лінії та підключеного обладнання.
3. Який кабель вибрати для приватного будинку?
Для стаціонарної внутрішньої електропроводки застосовують кабельну продукцію, призначену для відповідного способу монтажу та умов експлуатації.
У житловому будівництві поширені кабелі з мідними жилами.
Мідь має хорошу електропровідність і придатна для виконання надійних контактних з’єднань за правильної технології монтажу.
Однак якість кабелю визначається не лише матеріалом жил.
Важливими характеристиками є:
- номінальна напруга;
- кількість і переріз жил;
- матеріал та конструкція ізоляції;
- допустима температура експлуатації;
- пожежні характеристики кабельного виробу;
- придатність для конкретного способу прокладання.
Для внутрішніх мереж часто застосовують кабелі з характеристиками обмеженого поширення полум’я та зниженого димо- й газовиділення.
Проте відповідність конкретного виробу необхідно перевіряти за документацією виробника та застосовними нормативними вимогами.
Чи достатньо кабелю 3 × 2,5 мм² для розеток?
У практиці електромонтажу мідний кабель 3 × 2,5 мм² часто використовують для окремих розеткових груп.
Для освітлення поширений кабель 3 × 1,5 мм².
Але ці значення не можна вважати універсальними для будь-якого будинку.
Наприклад, кабель, прокладений відкрито, і кабель такого самого перерізу, розташований серед теплоізоляції, можуть мати різні допустимі струмові навантаження.
Також має значення кількість кабелів, прокладених поруч.
Головне правило: переріз кабелю визначають розрахунком, а не лише за звичною практикою монтажу.
4. Як правильно вибрати автоматичний вимикач?
Автоматичний вимикач призначений насамперед для захисту електричного кола від надструмів — перевантажень і коротких замикань.
Його номінальний струм не можна вибирати лише за потужністю підключеного приладу.
Необхідно забезпечити узгодження між розрахунковим струмом навантаження, допустимим струмом кабелю та характеристиками захисного пристрою.
Для типового розрахункового випадку використовують умову:
Ib ≤ In ≤ Iz, де:
Ib — розрахунковий струм навантаження;
In — номінальний струм або відповідне налаштування захисного апарата;
Iz — допустимий тривалий струм кабелю з урахуванням умов прокладання.
Додатково перевіряють характеристики спрацювання захисту від перевантаження та короткого замикання, а також вимикальну здатність апарата. Electrical Installation
Наприклад, встановлення автоматичного вимикача на 25 А замість 16 А лише тому, що попередній часто вимикався, може бути небезпечним.
Якщо кабель не розрахований на таке навантаження, збільшення номіналу захисту створює ризик його перегрівання.
Порада електромонтажника: коли автоматичний вимикач регулярно спрацьовує, потрібно встановити причину — перевантаження, коротке замикання, несправність обладнання або самого апарата. Замінювати його на потужніший без перевірки електромережі не можна.
5. ПЗВ та диференційні автомати: у чому різниця?
Окрім автоматичних вимикачів, у сучасних електрощитах застосовують пристрої захисного вимкнення — ПЗВ.
Їхнє завдання — виявляти небезпечний диференційний струм, який може виникати через пошкодження ізоляції або витік струму на землю.
Відповідно до пункту 7.24 ДБН В.2.5-23:2025 для захисту групових ліній, які живлять штепсельні розетки, у будинках садибної забудови передбачають ПЗВ із номінальним диференційним струмом спрацювання не більше ніж 30 мА. Норма також містить спеціальні застереження щодо електроприймачів, відключення яких може створити небезпечну ситуацію. e-Construction
Важливо розуміти різницю між пристроями.
Звичайний автоматичний вимикач захищає від надструмів.
ПЗВ реагує на диференційний струм, але саме по собі не забезпечує захисту від перевантаження та короткого замикання.
Диференційний автомат поєднує захист від надструмів і диференційного струму в одному пристрої.
Що краще для приватного будинку?
Обидва варіанти можуть бути технічно правильними.
Можна використовувати окремі ПЗВ у поєднанні з автоматичними вимикачами або диференційні автомати для окремих ліній.
Вибір залежить від схеми електрощита, характеристик навантаження, вимог до захисту та зручності експлуатації.
Для сучасного обладнання з електронними компонентами необхідно також правильно вибирати тип ПЗВ за характером можливого диференційного струму.
Важливо: навіть ПЗВ на 30 мА не гарантує абсолютного захисту людини від ураження електричним струмом. Воно є частиною комплексної системи електробезпеки.
6. Заземлення та захисний провідник
Одна з найнебезпечніших помилок — вважати, що для безпеки достатньо встановити ПЗВ.
Насправді електрозахист повинен передбачати правильно організовану систему заземлення, захисні провідники та зрівнювання потенціалів.
У сучасній однофазній груповій мережі зазвичай використовують три провідники:
L — фазний;
N — нейтральний;
PE — захисний.
Захисний провідник PE призначений для приєднання відповідних відкритих провідних частин електрообладнання до системи захисного заземлення.
Це необхідно для реалізації передбачених заходів захисту в разі пошкодження ізоляції.
Схема заземлення будинку може належати до систем TN або TT залежно від умов електропостачання.
Від цього залежить вибір і перевірка захисних пристроїв. Electrical Installation
Не можна самовільно об’єднувати нейтральний і захисний провідники в розетках.
Так само небезпечно використовувати водопровідні або газові труби замість належного захисного провідника.
Систему заземлення необхідно проєктувати комплексно, з урахуванням ввідного пристрою, головної заземлювальної шини, захисних провідників і зрівнювання потенціалів.
7. Прихований монтаж електропроводки
У приватних будинках електричні кабелі часто прокладають приховано — у конструкціях стін, підлоги та стелі.
Такий спосіб забезпечує акуратний вигляд приміщень, але потребує ретельного планування.
Основні правила
Перше — зрозуміла схема трас.
Кабельні лінії доцільно прокладати за визначеними вертикальними та горизонтальними маршрутами.
Це полегшує пошук кабелів під час майбутнього ремонту.
Друге — захист від механічних пошкоджень.
Спосіб прокладання, необхідність захисних труб і оболонок визначають залежно від матеріалу конструкції, умов експлуатації та вимог до кабельної системи.
Третє — правильне розташування з’єднань.
З’єднання провідників виконують призначеними для цього контактними пристроями.
З’єднання, які потребують огляду або обслуговування, повинні залишатися доступними.
Не можна просто скручувати жили та замуровувати їх у штукатурку.
Четверте — врахування матеріалу стін.
Прокладання електропроводки в газобетонних стінах, цегляній кладці, дерев’яних конструкціях і каркасних перегородках має свої особливості.
Для горючих конструкцій особливо важливі вимоги пожежної безпеки, характеристики кабелів і способи їхнього прокладання.
П’яте — захист несучих конструкцій.
Не можна самовільно виконувати глибокі штроби в залізобетонних колонах, балках і несучих стінах або пошкоджувати арматуру.
Можливість улаштування каналів визначають за конструктивною документацією.
8. Особливості електропроводки у ванній кімнаті
Ванна кімната належить до приміщень із підвищеним ризиком ураження електричним струмом.
Тут одночасно присутні вода, волога, металеві елементи та електричне обладнання.
Під час проєктування необхідно враховувати встановлені зони навколо ванни й душу.
Від цих зон залежать допустимість розташування електрообладнання, вимоги до його захисту та способу підключення.
Не можна встановлювати звичайні розетки або електричні пристрої в довільному місці лише тому, що вони мають декоративну кришку.
Ступінь захисту IP необхідно вибирати відповідно до конкретної зони та умов експлуатації.
Для електричної теплої підлоги, водонагрівачів та іншого обладнання потрібно передбачати відповідні захисні заходи.
Також перевіряють необхідність додаткового зрівнювання потенціалів.
Практична рекомендація: розташування розеток, вимикачів, світильників і електрообладнання у ванній кімнаті необхідно погодити ще до початку облицювання стін плиткою.
9. Як правильно організувати освітлення?
Під час проєктування освітлення важливо враховувати не лише потужність світильників, а й характер використання приміщень.
Наприклад, на кухні доцільно передбачити загальне освітлення та окреме освітлення робочої поверхні.
У спальні зручно використовувати кілька незалежних сценаріїв освітлення.
Для сходів і коридорів можуть бути корисними прохідні вимикачі або датчики руху.
Приклад розрахунку споживаної потужності
Припустимо, у вітальні встановлено 12 світлодіодних світильників потужністю 9 Вт кожен.
Загальна потужність:
12 × 9 = 108 Вт.
Розрахунковий струм за напруги 230 В і коефіцієнта потужності, умовно прийнятого рівним одиниці:
I = 108 / 230 ≈ 0,47 А.
Реальний струм залежатиме від характеристик драйверів світильників.
Невелика споживана потужність світлодіодного освітлення не означає, що можна ігнорувати вибір кабелю, захисту або комутаційної апаратури.
Зокрема, LED-драйвери можуть створювати короткочасні пускові струми.
Скільки світильників потрібно?
Кількість світильників визначають не лише за площею кімнати.
Враховують необхідну освітленість, світловий потік, висоту встановлення, розподіл світла, коефіцієнти відбиття поверхонь та інші параметри.
Для відповідальних приміщень доцільно виконувати світлотехнічний розрахунок.

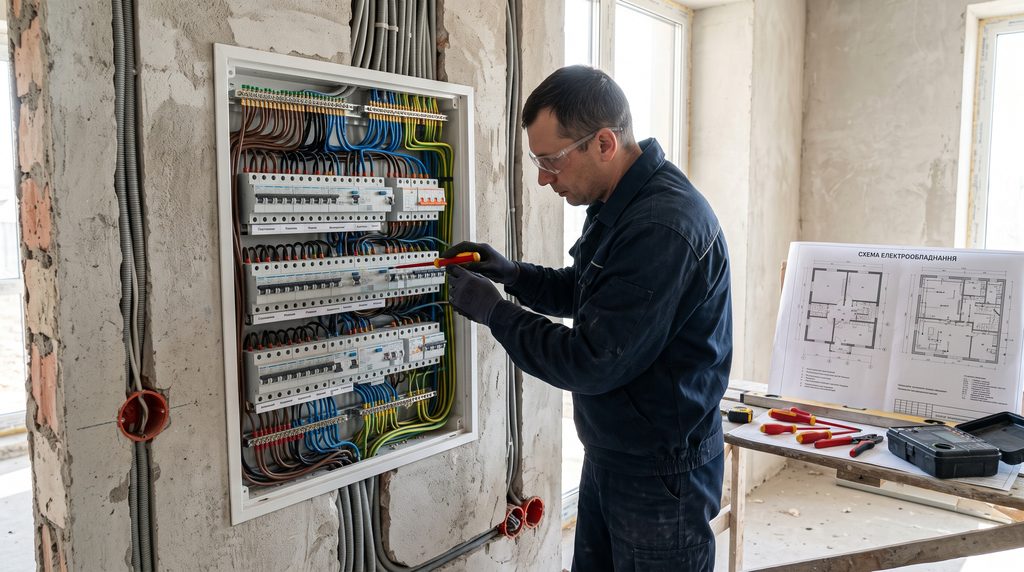

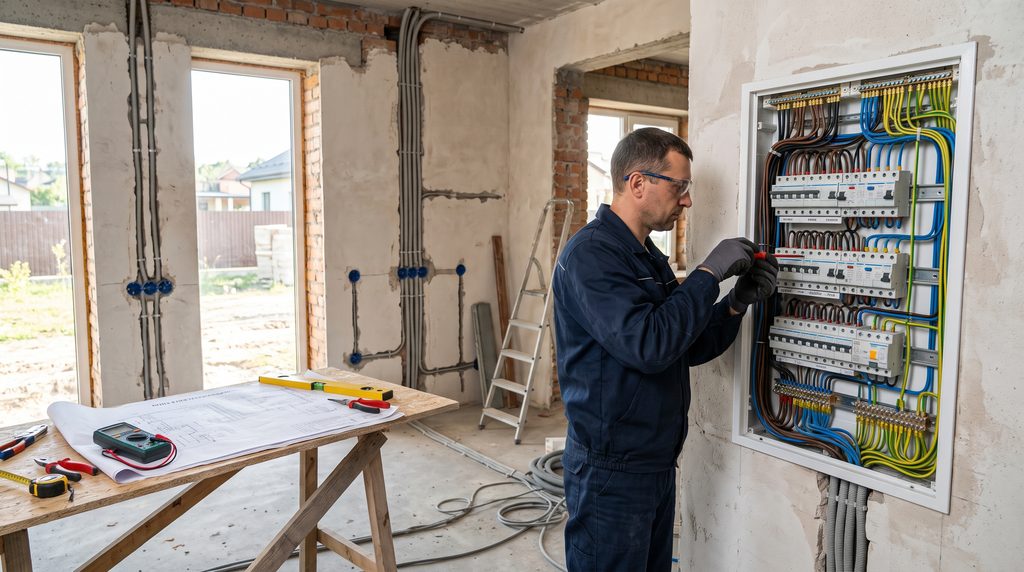

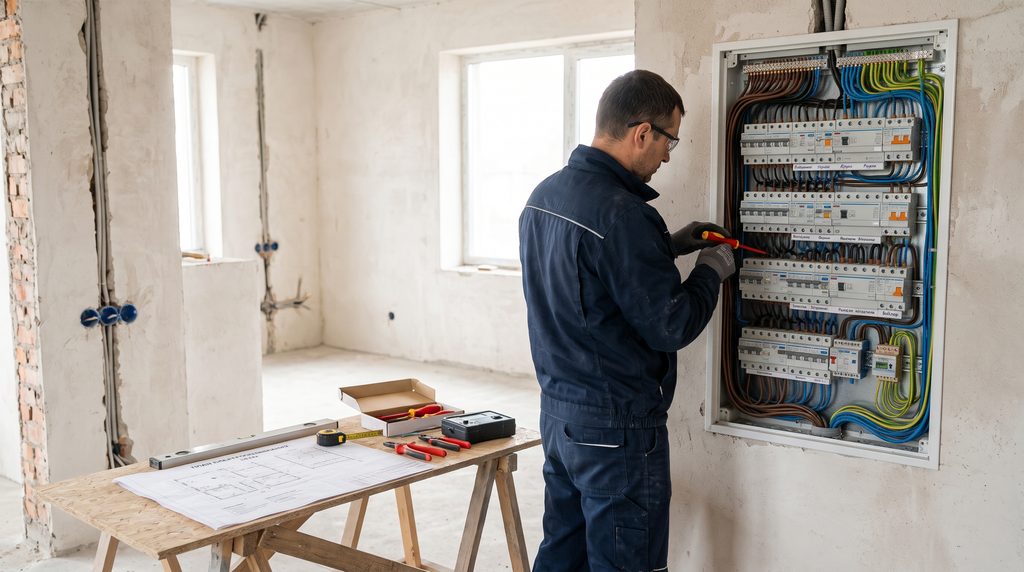

10. Електричний щит: що потрібно передбачити?
Розподільний електрощит є центральним вузлом внутрішньої електромережі будинку.
У ньому розміщують передбачені проєктом комутаційні та захисні пристрої.
Залежно від схеми це можуть бути:
- ввідний комутаційний апарат;
- автоматичні вимикачі групових ліній;
- ПЗВ або диференційні автомати;
- пристрої захисту від імпульсних перенапруг;
- реле контролю напруги;
- відповідні шини та клемні блоки;
- обладнання резервного живлення.
Важливо не плутати призначення обладнання.
Наприклад, реле контролю напруги може відключати навантаження за виходу напруги за встановлені межі, але не замінює автоматичний вимикач або ПЗВ.
Пристрій захисту від імпульсних перенапруг також виконує іншу функцію й потребує правильного узгодження із системою електропостачання.
Чому небажано встановлювати один ПЗВ на весь будинок?
Якщо всі групи підключені через один пристрій, несправність будь-якої з них може спричинити відключення значної частини будинку.
Тому для підвищення надійності електромережу доцільно розподіляти на кілька захисних зон.
Якщо ПЗВ встановлені послідовно, необхідно перевіряти їхню селективність за струмом і часом спрацювання. Electrical Installation
Порада майстра: залишайте в електрощиті місце для можливого майбутнього розширення системи. Проте запас вільного простору не замінює перевірки допустимого теплового режиму та характеристик самого щита.
11. Послідовність виконання електромонтажних робіт
Якісний електромонтаж починається з проєкту й закінчується перевіркою системи.
Етап 1. Підготовка плану. Визначають місця розташування розеток, вимикачів, світильників та стаціонарного обладнання.
Етап 2. Розрахунок навантажень. Встановлюють розрахункові струми груп, визначають необхідні кабелі й захисні пристрої.
Етап 3. Розмітка трас. На стінах і перекриттях позначають місця проходження кабелів та встановлення електромонтажних виробів.
Етап 4. Підготовка конструкцій. Виконують передбачені проєктом канали, отвори та монтажні місця без порушення несучої здатності конструкцій.
Етап 5. Прокладання кабелів. Кабельні лінії монтують відповідно до проєкту, забезпечуючи необхідний механічний захист і дотримання допустимих умов прокладання.
Етап 6. Встановлення монтажних коробок. Підготовлюють місця для розеток, вимикачів і з’єднувальних вузлів.
Етап 7. Монтаж електрощита. Кваліфікований електромонтажник встановлює передбачені захисні апарати, шини, клеми та інше обладнання.
Етап 8. Перевірка прихованих робіт. До закриття кабельних трас перевіряють їхнє розташування, стан ізоляції та відповідність проєкту.
Етап 9. Завершення оздоблення. Після необхідних перевірок виконують штукатурні та інші оздоблювальні роботи.
Етап 10. Встановлення електроустановних виробів. Монтують розетки, вимикачі, світильники та інше обладнання.
Етап 11. Приймальні випробування. Проводять необхідні електричні вимірювання та перевіряють роботу захисту.
Етап 12. Документування. Складають виконавчу схему, маркують групи й оформлюють результати перевірок.
Роботи, пов’язані з підключенням, вимірюваннями та введенням електроустановки в експлуатацію, повинні виконувати підготовлені фахівці з відповідними допусками й засобами захисту.
12. Як перевірити якість електропроводки?
Зовнішній вигляд електромонтажу не гарантує його безпеки.
Навіть акуратно прокладений кабель може мати пошкоджену ізоляцію або неправильно виконане з’єднання.
Перед введенням електроустановки в експлуатацію виконують передбачені огляди та випробування.
Зокрема, перевіряють:
- безперервність захисних провідників;
- опір ізоляції електричних кіл;
- правильність підключення провідників;
- ефективність автоматичного відключення живлення;
- характеристики спрацювання ПЗВ;
- відповідність захисних пристроїв розрахунковим умовам;
- роботу електрообладнання.
Міжнародний стандарт IEC 60364-6 передбачає комплекс перевірок низьковольтних електроустановок перед введенням в експлуатацію, включно з випробуванням ізоляції, захисних провідників та ефективності захисних заходів. iTeh Standards
Для вимірювань використовують спеціалізовані прилади, зокрема вимірювачі опору ізоляції, параметрів електричних кіл і характеристик захисних пристроїв.
Звичайна індикаторна викрутка не дозволяє виконати такі перевірки.
Важливо: перед вимірюванням опору ізоляції необхідно врахувати підключене електронне обладнання, яке може бути пошкоджене випробувальною напругою.
13. Найпоширеніші помилки під час електромонтажу
Помилка №1. Відсутність проєкту. Електромережу монтують без розрахунку навантажень і попереднього визначення груп.
Помилка №2. Неправильний вибір перерізу кабелю. Не враховують спосіб прокладання, довжину та умови охолодження.
Помилка №3. Завищення номіналу автоматичного вимикача. Потужніший автомат встановлюють без перевірки допустимого струму кабелю.
Помилка №4. Відсутність належного захисного заземлення. Використовують двопровідну мережу там, де потрібен окремий захисний провідник.
Помилка №5. Неправильне використання ПЗВ. Не враховують тип пристрою, особливості підключення та необхідність захисту від надструмів.
Помилка №6. Приховані ненадійні з’єднання. Виконують скручування провідників без належних контактних пристроїв.
Помилка №7. Пошкодження кабелю під час монтажу. Ізоляцію перетискають, надмірно згинають або пошкоджують гострими краями конструкцій.
Помилка №8. Ігнорування особливостей дерев’яного будинку. Не враховують вимоги пожежної безпеки під час прокладання електропроводки в горючих конструкціях.
Помилка №9. Відсутність виконавчої схеми. Через кілька років власник не знає, де проходять приховані кабелі.
Помилка №10. Введення системи в експлуатацію без вимірювань. Перевіряють лише наявність напруги в розетках, не оцінюючи електробезпеку.
14. Практичні рекомендації власнику будинку
Під час будівництва доцільно передбачити кілька рішень, які полегшать подальшу експлуатацію.
По-перше, розміщуйте електрощит у доступному місці, захищеному від несприятливих впливів.
По-друге, не економте на якості кабельної продукції, захисних апаратів і контактних з’єднань.
По-третє, продумайте можливість резервного електроживлення. Якщо в майбутньому планується генератор або акумуляторний інвертор, це потрібно врахувати ще на етапі проєктування.
Такі системи потребують правильної комутації джерел живлення, узгодження заземлення та захисту від небезпечного зворотного подавання напруги в зовнішню мережу.
По-четверте, перед закриттям прихованих кабельних трас сфотографуйте їхнє розташування з прив’язкою до конструкцій будинку.
По-п’яте, після завершення монтажу збережіть однолінійну схему, виконавчі плани, технічну документацію обладнання та результати електричних вимірювань.
Це значно спростить майбутній ремонт і модернізацію електромережі.
Висновок
Надійна електропроводка приватного будинку починається з грамотного проєктування, а не з придбання кабелю.
Необхідно правильно визначити електричні навантаження, розподілити споживачів на групи, підібрати перерізи провідників і забезпечити узгоджену роботу захисних пристроїв.
Особливе значення мають система заземлення, якість контактних з’єднань, правильний монтаж прихованих кабельних ліній і проведення електричних випробувань.
Навіть найдорожчі автоматичні вимикачі не компенсують помилок у проєктуванні або неякісного монтажу.
Головне правило: кожна електрична лінія повинна бути розрахована на своє навантаження, захищена відповідними пристроями та перевірена перед введенням в експлуатацію.
Саме такий підхід дозволяє створити безпечну, надійну та зручну електромережу, яка відповідатиме сучасним потребам приватного будинку.
Нормативна та технічна основа статті
Основні джерела:
Матеріал підготовлено з урахуванням нормативної інформації, ДБН В.2.5-23:2025 — офіційний Реєстр будівельних норм України
Правила улаштування електроустановок — офіційний портал Верховної Ради України
