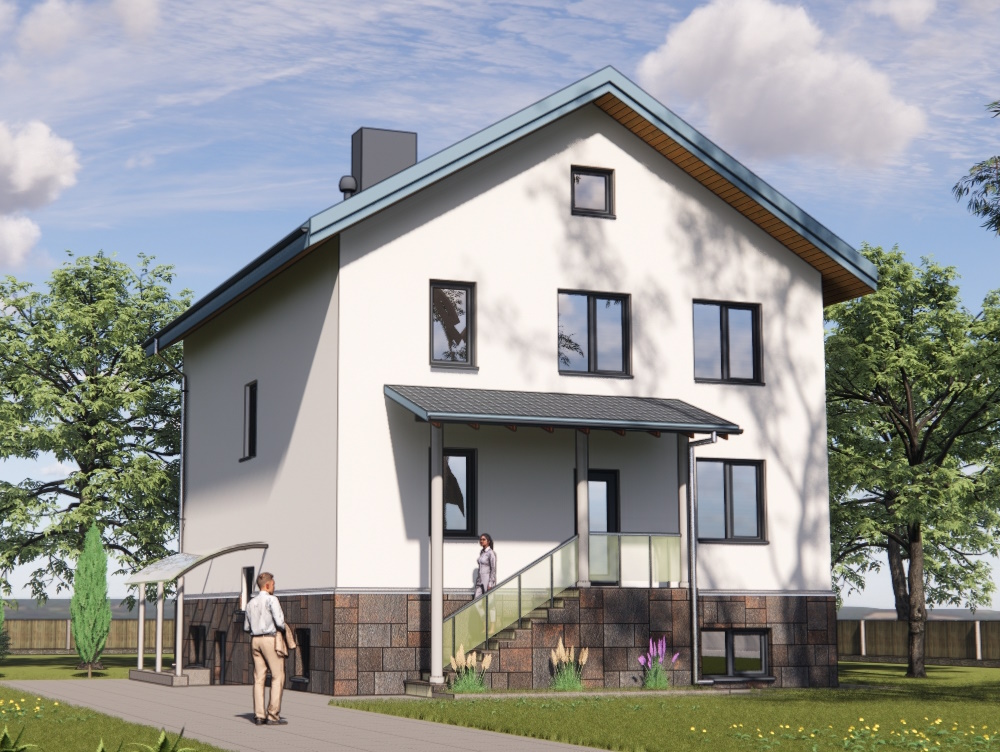

Проект будинку “Наталі”
Площа I та II поверхів 171 м2, цокольного поверху 89 м2.

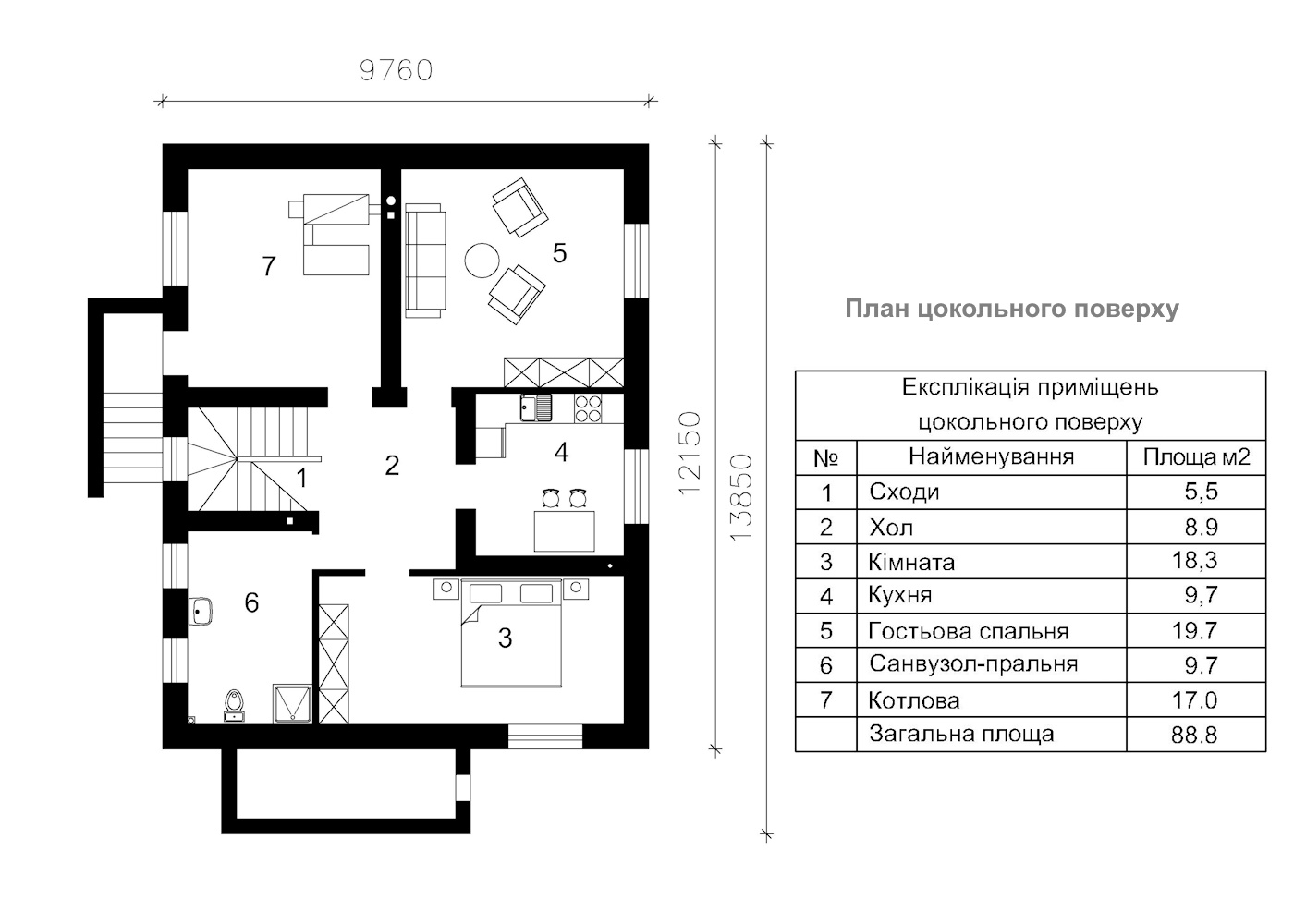

Проект двоповерхового будинку з цокольним поверхом або підвалом. При бажанні в цокольному поверсі можна зробити окрему квартиру. Для цього вікна цокольного поверху розташовані вище поверхні.
КОНСТРУКЦІЇ:
Фундаменти: стрічкові.
Зовнішні стіни: газоблок
Перекриття: з.б.панелі.

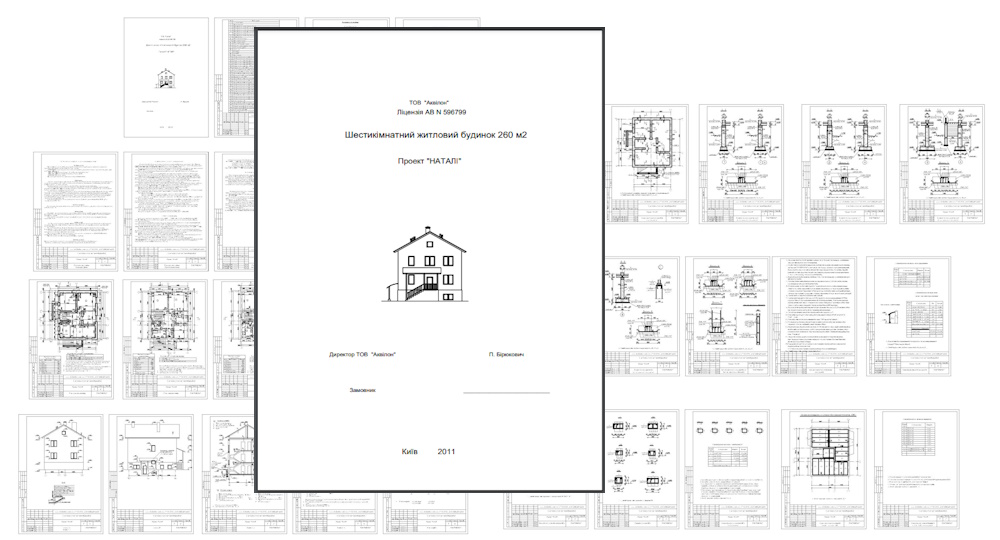

Що входить в проект
Проект складається з креслень фундаментів, перекриттів, монолітних поясів, даху.
До складу робочого проекту входять:
- пояснювальна записка в якій дан опис основних характеристик будинку та основних конструкці і застосованих матеріалів.
- Схема забудови ділянки з нанесеним будинком і відступами від меж ділянки.

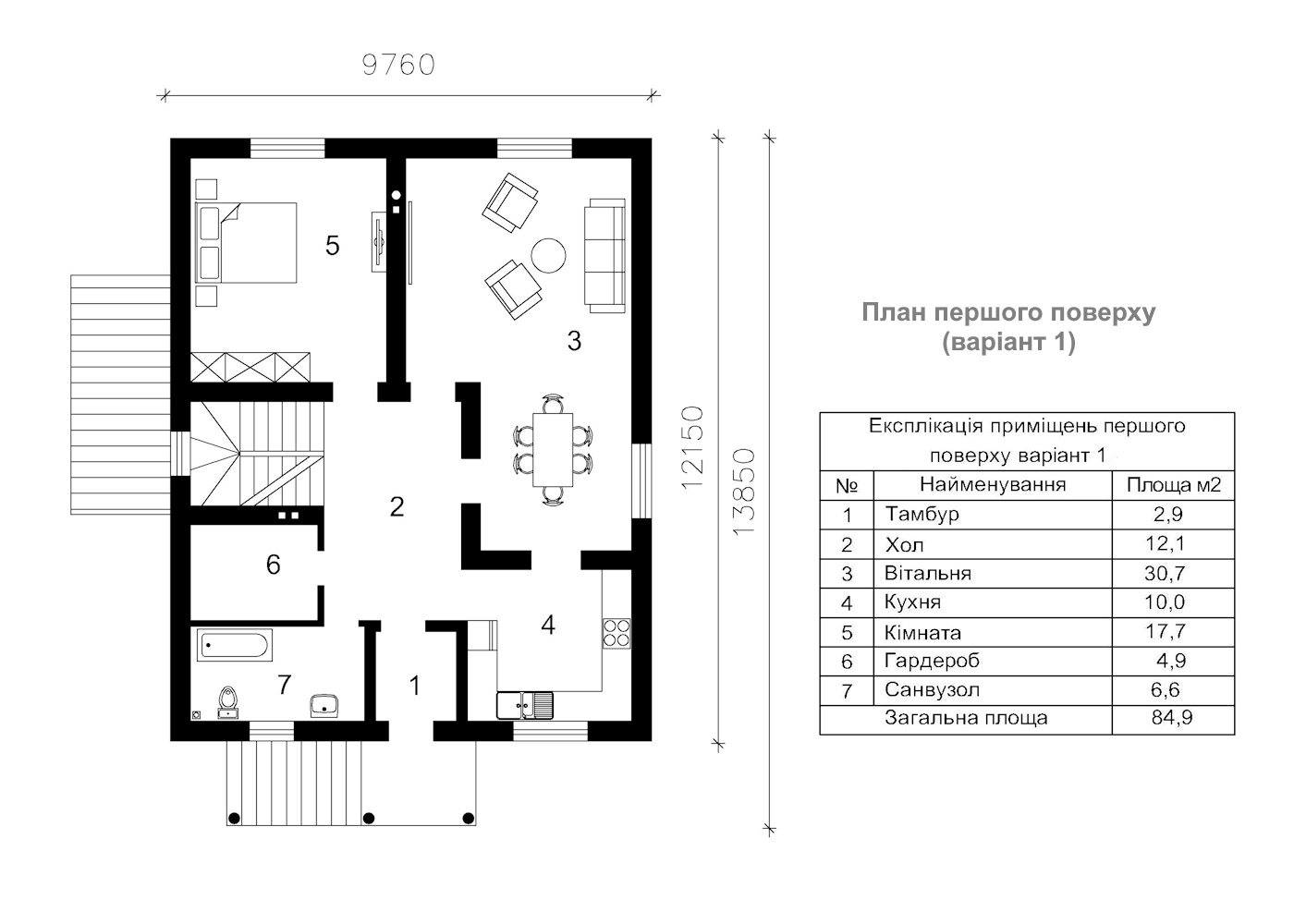

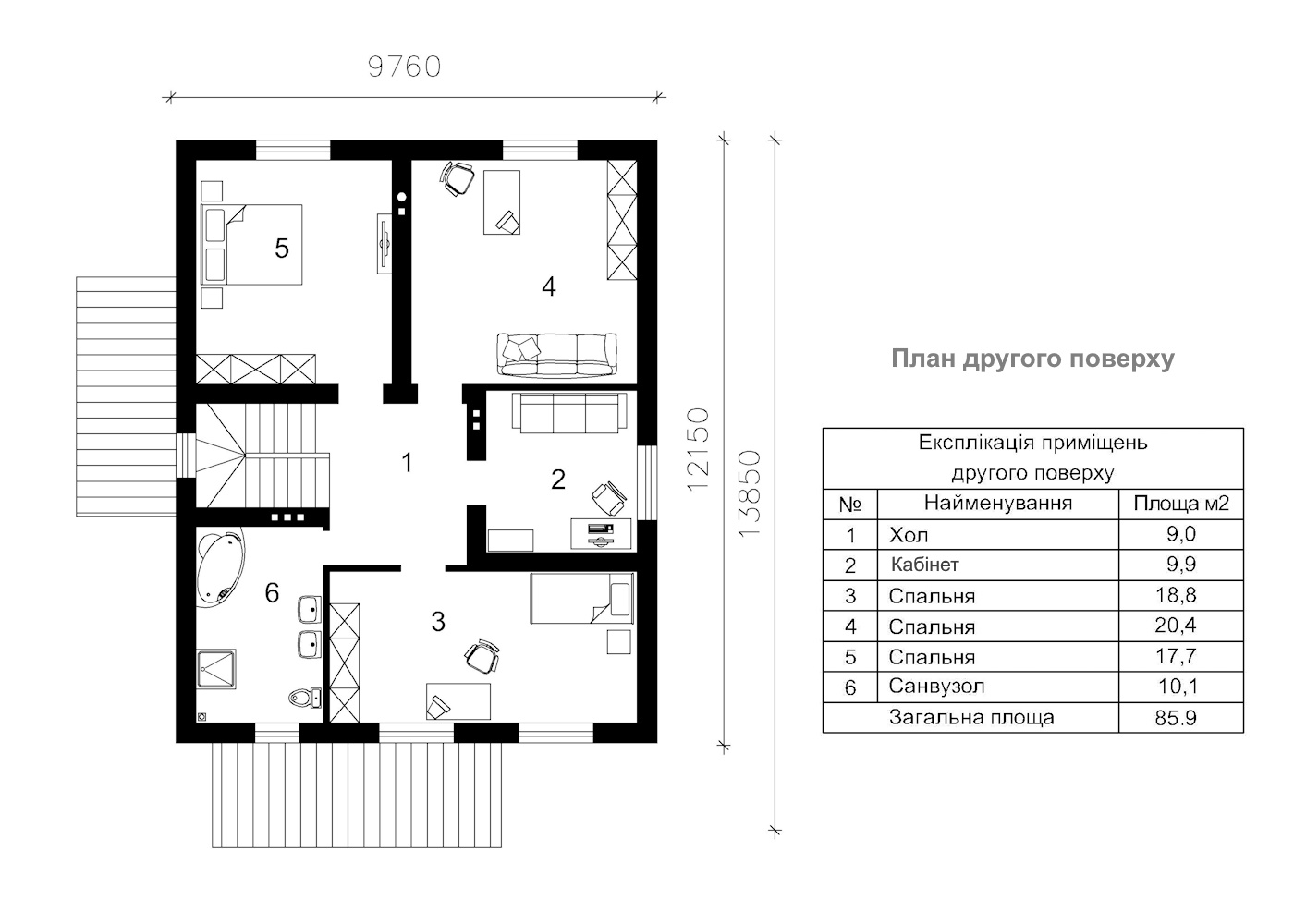

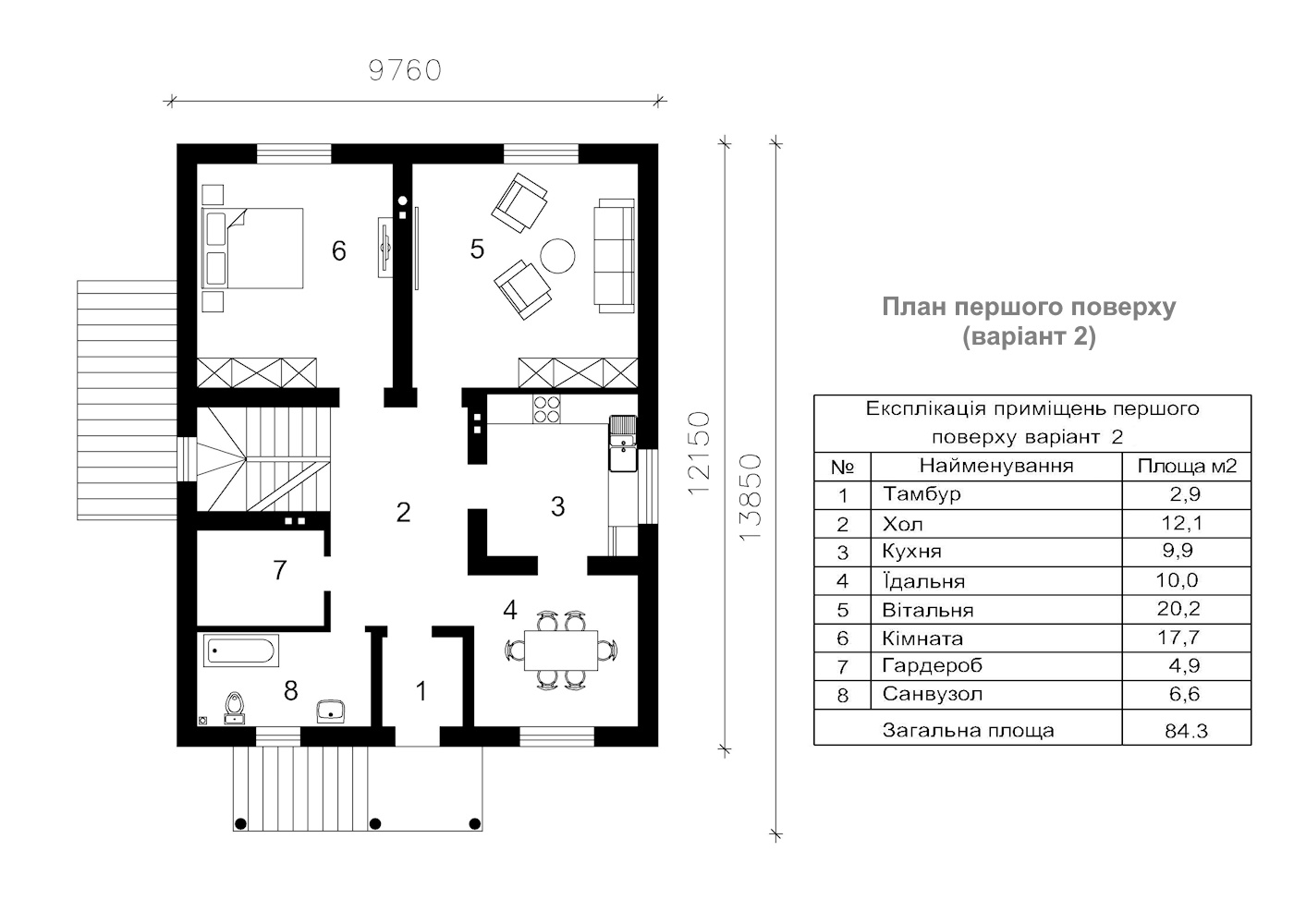

- Плани першого та другого поверхів на яких вказані всі необхідні розміри, товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат. Також на планах показано розташування вентиляційних та димових каналів.

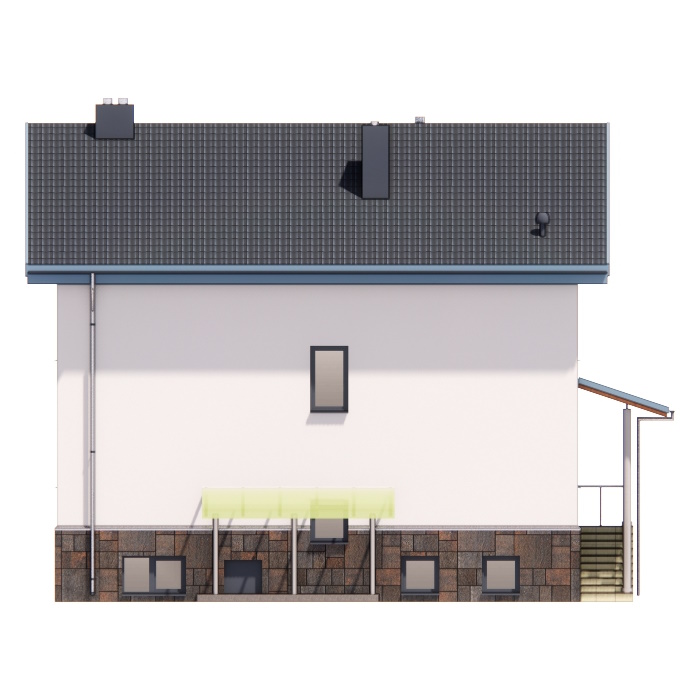

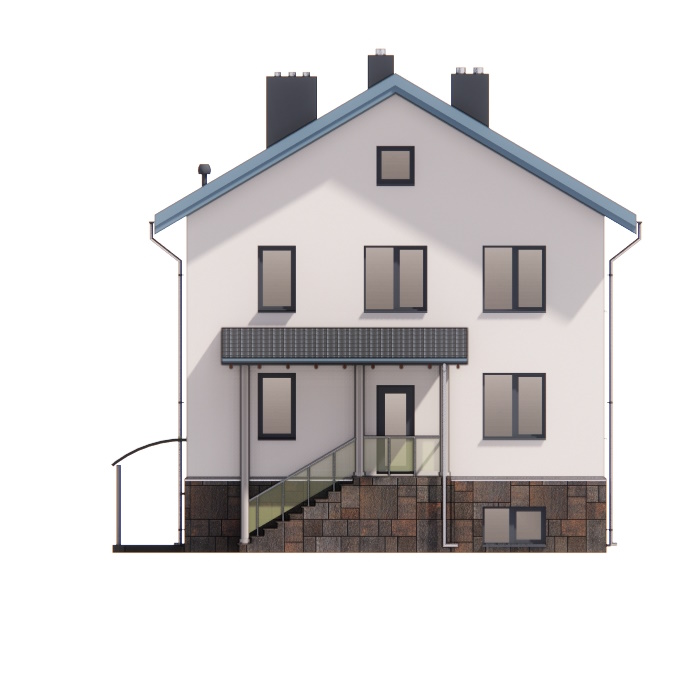

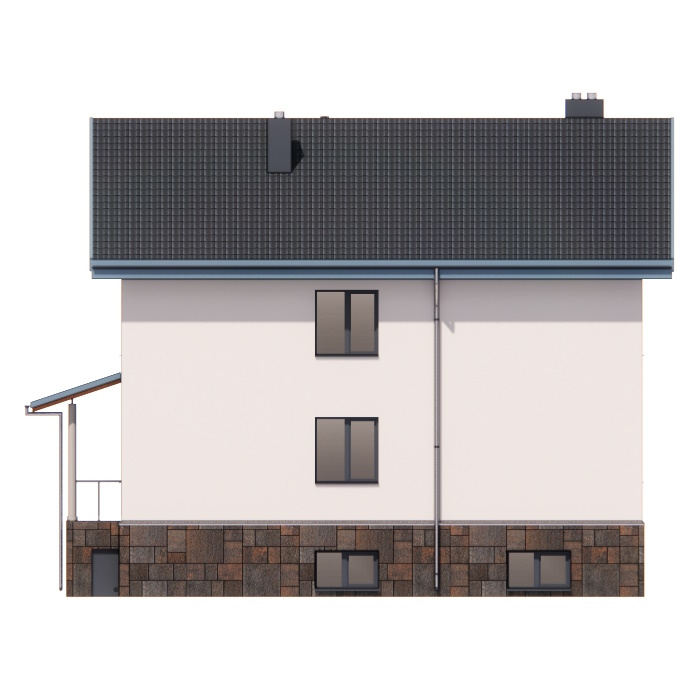

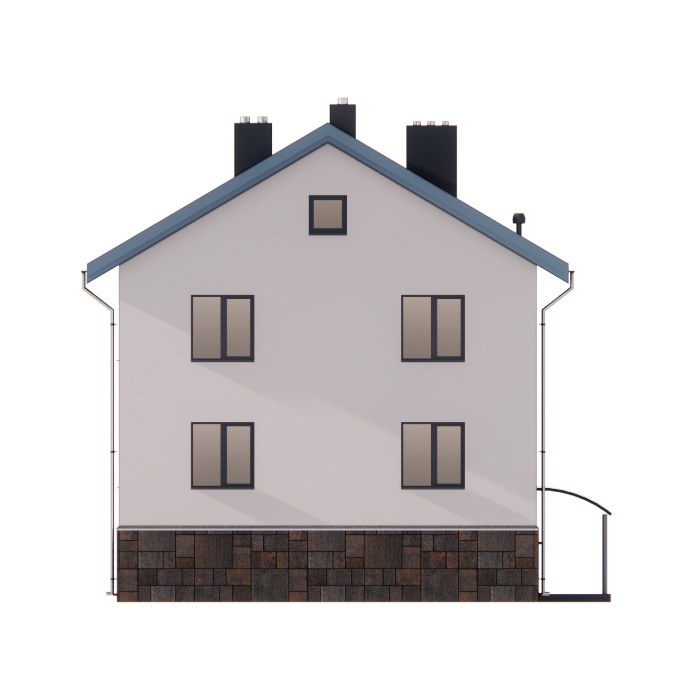

- Чотири фасади. На фасадах вказані висота цоколя і покрівлі, відмітки дверей і вікон.

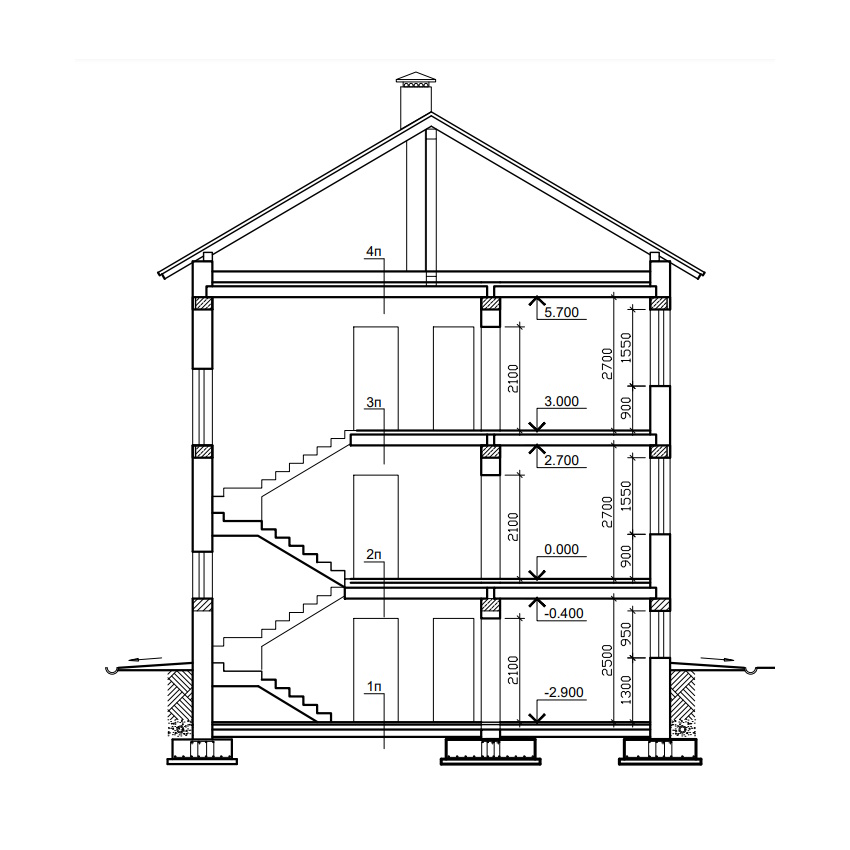

- Два розріза. На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь. Описаний склад перекриття між поверхами та підлоги.
- План покрівлі на якому показано розташування вентиляційних та димових труб.
Конструктивна частина проекту складається з:
- креслень фундаментів що включають в себе плани фундаментів, розрізи фундаментів, по кожній стіні на яких показано глибина закладення фундаментів, схеми арматурних каркасів, специфікацію матеріалів необхідних для влаштування фундаментів.
- Планів перекриттів 1 та 2 поверхів, на якому відображені розкладка залізобетонних панелей перекриття, вказані монлітні ділянки та необхідні вузли та деталі, дан перелік матеріалів.
- Креслення перемичок і монолітних поясів включають в себе плани поясів та перемичок, з зазначенням місць розташування перемичок, специфікації матеріалів.
- Креслення покрівлі, що включають в себе план крокв, з переліком елементів, розрізи покрівлі, на якому вказані розміри основних елементів, перелік необхідних матеріалів.
До проекту можуть додаватися ескізні наміри забудови, схема забудови земельної ділянки з прив’язкою будинку які необхідні вам для отримання будівельного паспорта та узаконення будинку.
Необхідні матеріали
До проекту входить перелік матеріалів.
