Проект будинку “Бузок”
Проект мансардного будинку з трьома спальнями, каміном у вітальні та терасой
- Загальна площа: 103 м²
- Габарити будинку: 8.2 м х 12.6 м
Двоповерховий будинок для невеликої ділянки. Будинок вузький, ширина всього 6,76 м, тому його можна розмістити на вузьких і стиснених ділянках. Другий поверх – мансардний. У такому будинку з комфортом може проживати сім’я з 3-4 осіб. На першому поверсі розташовуються кухня, вітальня з каміном, санвузол, комора і котельня. За бажання газовий або електричний котел без проблем можна повісити на стіні кухні, а санвузол збільшити до 6,5 м2. На другому поверсі знаходяться три спальні.Якщо вам потрібна спальня і на першому поверсі, тоді кухню можна перенести у вітальню і отримати гарну кухню-студіо з каміном, а замість кухні облаштувати спальню. Вихід на терасу передбачений з вітальні. Дах двосхилий, що дозволяє розмістити на ньому сонячні батареї. Облицювавши стіни утеплювачем товщиною 150-200 мм, утепливши горищне перекриття мінватою – 350 мм, цей невеликий будинок перетворюється в енергоекономічний.
КОНСТРУКЦІЇ:
- Фундаменти: Стрічкові.
- Зовнішні стіни: Газобетонний блок 375 мм.
- Перекриття: Дерев’яні балки.
- Покрівля: Металева або бітумна черепиця.
Що входить в проект
До складу робочого проекту входять:
- пояснювальна записка в якій дан опис основних характеристик будинку та основних конструкці і застосованих матеріалів.
- Схема забудови ділянки з нанесеним будинком і відступами від меж ділянки.

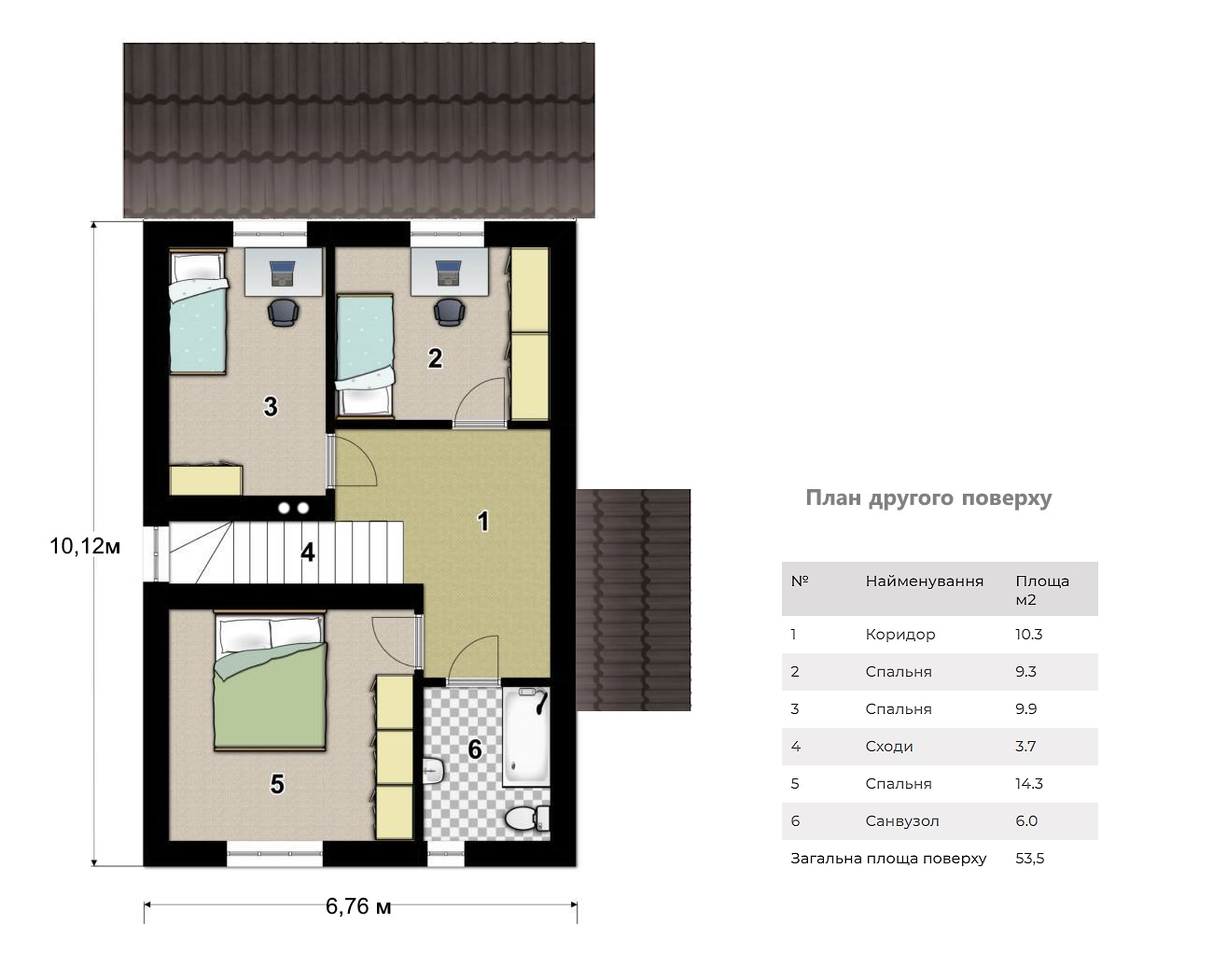

- Плани першого та другого поверхів на яких вказані всі необхідні розміри, товщини стін і перегородок, відстані до дверей і вікон, розміри кімнат. Також на планах показано розташування вентиляційних та димових каналів.
- Чотири фасади. На фасадах вказані висота цоколя і покрівлі, відмітки дверей і вікон.
- Два розріза. На розрізах показана висота приміщень, віконних і дверних прорізів, підвіконь. Описаний склад перекриття між поверхами та підлоги.
- План покрівлі на якому показано розташування вентиляційних та димових труб.
Конструктивна частина проекту складається з:
- креслень фундаментів що включають в себе плани фундаментів, розрізи фундаментів, по кожній стіні на яких показано глибина закладення фундаментів, схеми арматурних каркасів, специфікацію матеріалів необхідних для влаштування фундаментів.
- Планів перекриттів 1 та 2 поверхів, на якому відображені розкладка залізобетонних панелей перекриття, вказані монлітні ділянки та необхідні вузли та деталі, дан перелік матеріалів.
- Креслення перемичок і монолітних поясів включають в себе плани поясів та перемичок, з зазначенням місць розташування перемичок, специфікації матеріалів.
- Креслення покрівлі, що включають в себе план крокв, з переліком елементів, розрізи покрівлі, на якому вказані розміри основних елементів, перелік необхідних матеріалів.
Робочий проект надається у двох екземплярах.
Додатково надаються “Ескізні наміри забудови” які складаются з планів, фасадів, розрізу та схеми забудови ділянки. Ці креслення будуть необхідні для отримання будівельного паспорту.
Необхідні матеріали
Перелік необхідних матеріалів замовник отримає під час придбання проекта.
