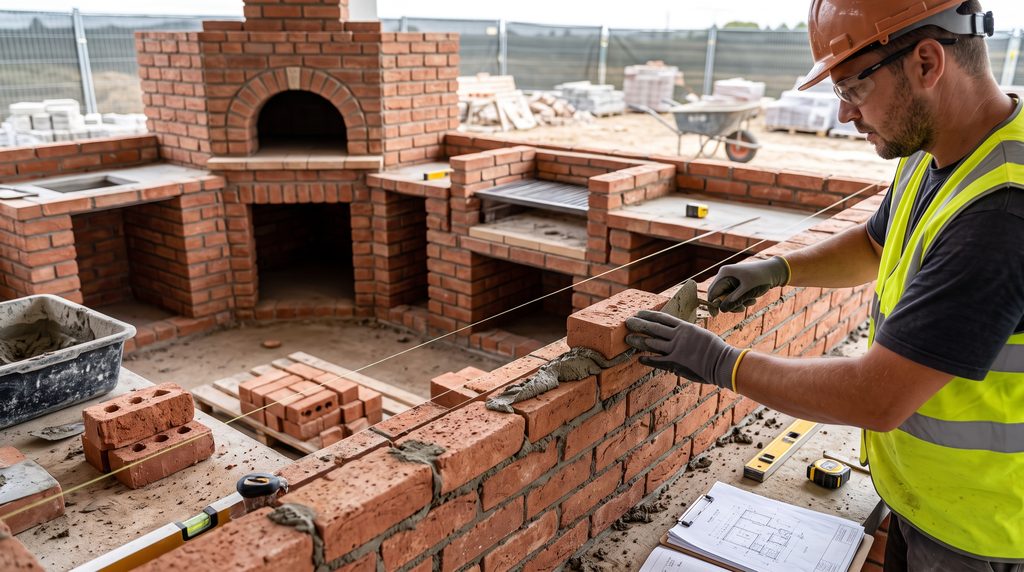

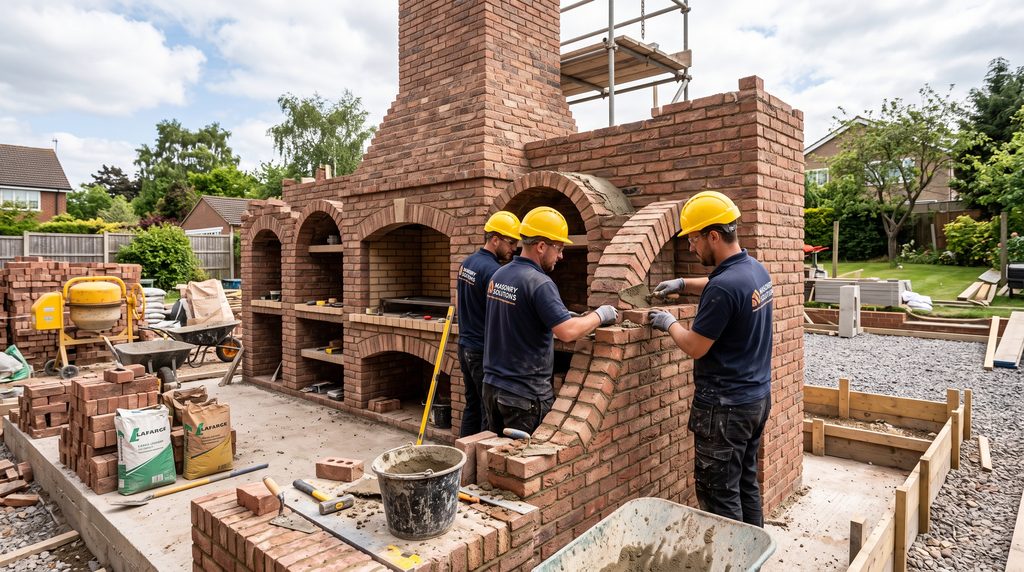

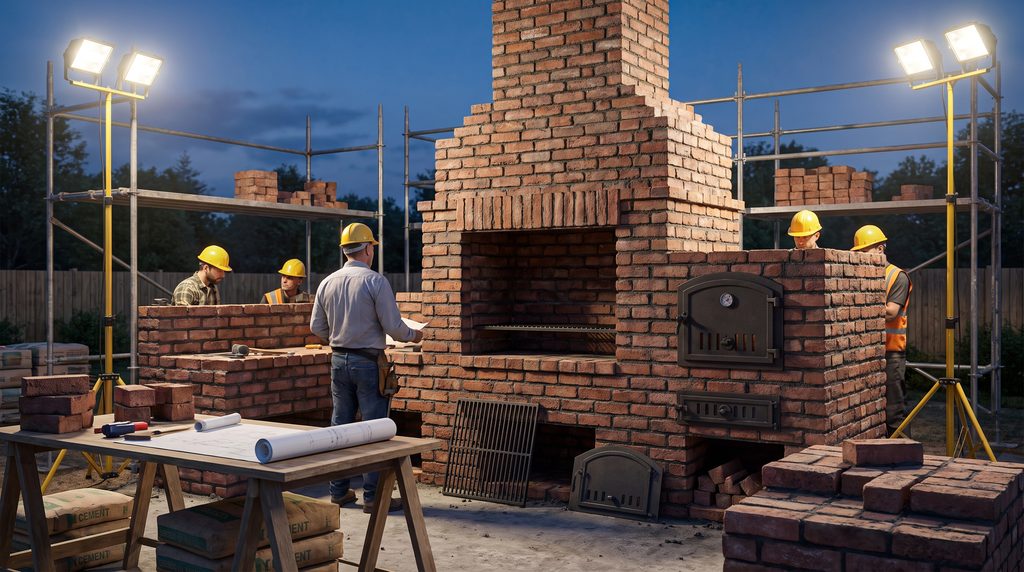

Сучасний садовий комплекс барбекю рідко складається з одного лише мангала. Найчастіше це функціональна комбінація з 2–3 вогневих точок: класичний відкритий мангал, піч під казан, а також модуль для коптильні гарячого чи холодного копчення. Головна інженерна проблема при будівництві таких комплексів — як правильно звести димові гази від усіх модулів в одну загальну трубу так, щоб при одночасному або роздільному використанні дим з одного модуля не затягувало через суміжну топку на вулицю.
1. Фізика спільного димоходу: чому не можна просто «врізати» канали під прямим кутом
Кожна вогнева точка має свій режим горіння, температуру вихідних газів та аеродинамічний опір:
- Мангал: Відкрита топка з великим припливом повітря та помірною температурою газів (+200–300 градусів C).
- Піч під казан: Закрита топка з інтенсивним горінням, де гази на виході мають температуру +400–600 градусів C та високу швидкість руху.
Якщо врізати канал від печі казана безпосередньо в купол мангала під кутом 90 градусів, потужніший та гарячіший потік від казана створить аеродинамічний затор у куполі, блокуючи вихід диму від мангала. У результаті мангал почне сильно димити в обличчя кухарю.
2. Конструкція розрізного димозбірника та підключення «штани» (штаноподібний вузол)
Щоб уникнути конфлікту повітряних потоків, застосовують принципи роздільного виводу газів до зони ламінарного потоку:
- Врізка під кутом 30–45 градусів (спрямований потік): Канал від печі казана або коптильні повинен входити в загальний димозбірник вище «зуба мангалу» строго під гострим кутом за напрямком руху основного димового потоку.
- Роздільна розсічка (роздільний зуб усередині купола): Усередині димозбірника робиться вертикальна цегляна перегородка (розсічка) заввишки на 2–3 ряди кладки. Вона розділяє нижню частину купола на два ізольованих канали, даючи газам прискоритися паралельно і з’єднатися вже у звуженій частині труби.
- Розрахунок перерізу загальної труби: Переріз суміщеної труби розраховується з урахуванням одночасної роботи найбільшого модуля (мангала) + 50% від перерізу каналу другого модуля (казана). Для стандартного комплексу це означає внутрішній переріз труби не менше 270 * 270 мм (1.5 на 1.5 цегли) або круглу трубу d250–280 мм.
3. Влаштування поворотно-зсувних шиберних засувок
Для регулювання тяги та повного відсікання непрацюючих модулів на кожному окремому каналі обов’язково встановлюється індивідуальний шибер.
- Тип засувки: Для каналу казана краще використовувати поворотний шибер (дросельну заслінку) з нержавіючої сталі або чавуну з фіксатором положення. На відміну від висувної пластини, вона не заклинює при температурному розширенні цеглу.
- Технологічний зазор для безпеки: Засувка не повинна перекривати канал на 100%. За стандартами пожежної безпеки, у полотні засувки залишають отвір або зрізають кут (близько 10% площі перерізу), щоб запобігти накопиченню чадного газу при тлінні вугілля.
4. Чек-лист майстра при монтажі багатоканального комплексу
- Ревізійні прочисні дверцята: На поворотних ділянках каналу від казана та коптильні обов’язково встановлюються чавунні прочисні дверцята, оскільки в місцях зміни напрямку потоку активно осідає сажа.
- Вогнетривка футеровка каналів: Канал від печі казана до точки врізки у загальну трубу викладається виключно з шамотної цегли (ШA-5) на вогнетривкому розчині, оскільки температура газів тут максимальна.
- Висота труби над покрівлею: Загальна висота димохідної труби від рівня колосника казана повинна становити не менше 4.5–5 метрів, щоб забезпечити стійку статичну тягу за будь-яких погодних умов.
