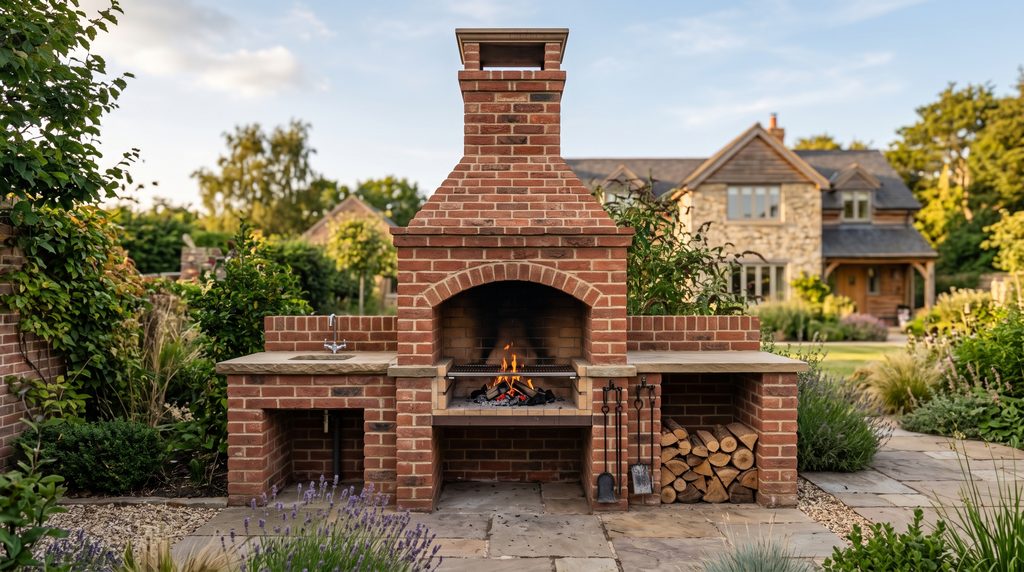

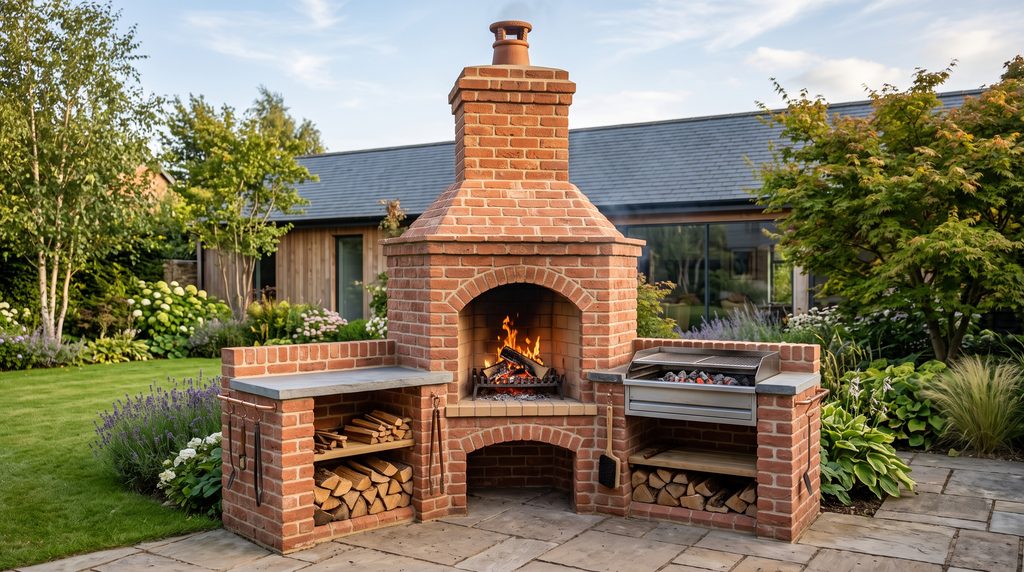

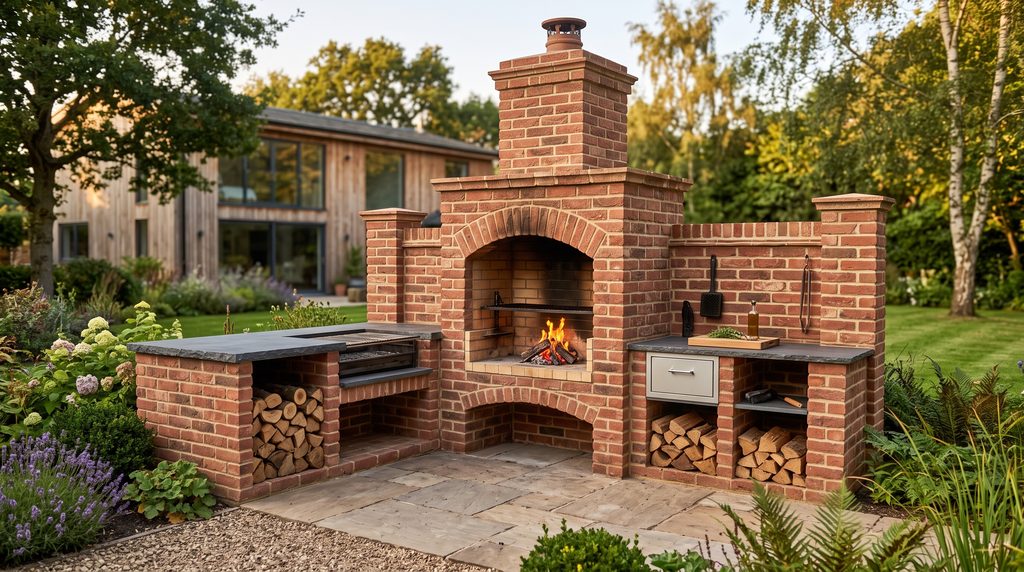

Найпоширеніша скарга господарів після побудови вуличного цегляного барбекю — це вихід диму через фасадну арку (портал) прямо в обличчя. У 90% випадків ця проблема виникає через дві помилки: відсутність або неправильну геометрію «димового зуба» (виступу на задній стінці топки) та некоректне співвідношення площі дзеркала порталу до перерізу димохідної труби.
1. Для чого потрібен «димовий зуб» і як він працює
Димовий зуб — це спеціальний похилий виступ усередині топки на межі її переходу в димозбірник. Він виконує дві критичні аеродинамічні функції:
- Гасіння турбулентності: Вітер, що дме зверху в трубу, створює низхідний потік холодного повітря. Зуб відбиває цей потік і спрямовує його назад у вихідний струмінь гарячого диму, запобігаючи перекиданню тяги.
- Створення завихрення (ефект Вентурі): Зуб звужує прохідний переріз камери горіння, прискорюючи рух пічних газів і створюючи стійкий розріджений тиск, який «засмоктує» дим із передньої частини мангала.
2. Геометрія та покрокова розкладка зуба
Зуб починають формувати з 3–4 ряду кладки вище рівня колосника або чери (поду) мангала.
- Кут нахилу: Похила стінка зуба викладається під кутом 30–45 градусів у бік передньої арки.
- Ширина горизонтальної площадки (полки): У верхній точці зуб закінчується горизонтальним уступом шириною 120–150 мм (у півцегли). На цю полку осідає сажа, яку зручно чистити через ревізійне вікно.
- Розмір димової щілини (хайла): Зазор між вершиною зуба та передньою стінкою димозбірника повинен становити 80–120 мм залежно від об’єму топки.
3. Пропорції порталу, купола та димохідної труби
Аеродинаміка барбекю базується на жорсткому співвідношенні трьох параметрів:
- Формула перерізу труби: Площа внутрішнього перерізу димохідного каналу повинна становити не менше 1/8 – 1/10 від площі переднього прорізу (порталу) мангала.
- Приклад: Якщо топка має ширину 75 см і висоту 60 см (Fпорт = 4500 см²), то внутрішній переріз труби має бути не менше 450 см² (це труба розміром 270*270 мм або цегляна кладка «у цеглу»).
- Кут звуження димозбірника (купола): Звуження стінок димозбірника до розміру труби виконується з напуском цегли не більше 1/4 ширини блоку в кожному ряду (кут нахилу стінок купола не повинен бути крутішим за 60 градусів до горизонту).
4. Чек-лист майстра при кладці
- Матеріал зуба: Виступ зуба виконується виключно з вогнетривкої шамотної цегли (ШA-5 / ШБ-5), оскільки він сприймає максимальний температурний удар від вогню.
- Гладкість каналу: Внутрішня поверхня зуба та димозбірника повинна бути ідеально гладкою. Напливи розчину всередині каналу підлягають обов’язковій швабровці (згладжуванню мокрою ганчіркою під час кладки), щоб не створювати опір диму.
