Вузли обертання та підвісні системи садових і дитячих гойдалок: підшипникові обойми, чавунні шарніри, ланцюгові підвіси та розрахунок на знос

Основна причина поломок та неприємного скрипу садових і дитячих гойдалок — некоректно підібрані вузли обертання та способи кріплення підвісів до верхньої несучої балки. Просте перекидання каната через балку або використання звичайних гаків без підшипників призводить до швидкого перетирання металу, стирання деревини та ризику раптового падіння конструкції під підсиленим динамічним навантаженням.

1. Кінематика вузла: відмінність статичного та динамічного навантаження

При розгойдуванні сидіння з людьми на несучу балку та вузли підвісу діє не лише статична вага, а й циклічна динамічна сила:

  • Динамічний коефіцієнт (K_дин): При максимальній амплітуді розгойдування (кути 45–60 градусів) навантаження на точку підвісу зростає в 2–2.5 рази відрізняючись від статичного.
  • Розрахунок на міцність: Якщо сумарна вага двох дорослих на гойдалці-лавці становить 200 кг, шарніри та кріплення підвісів розраховуються на витримування зусилля не менше 500–600 кг із коефіцієнтом запасу міцності K_запас 3.0.

2. Типи інженерних вузлів обертання

Для забезпечення безшумного та довговічного ходу застосовують три основні типи вузлів підвісу:

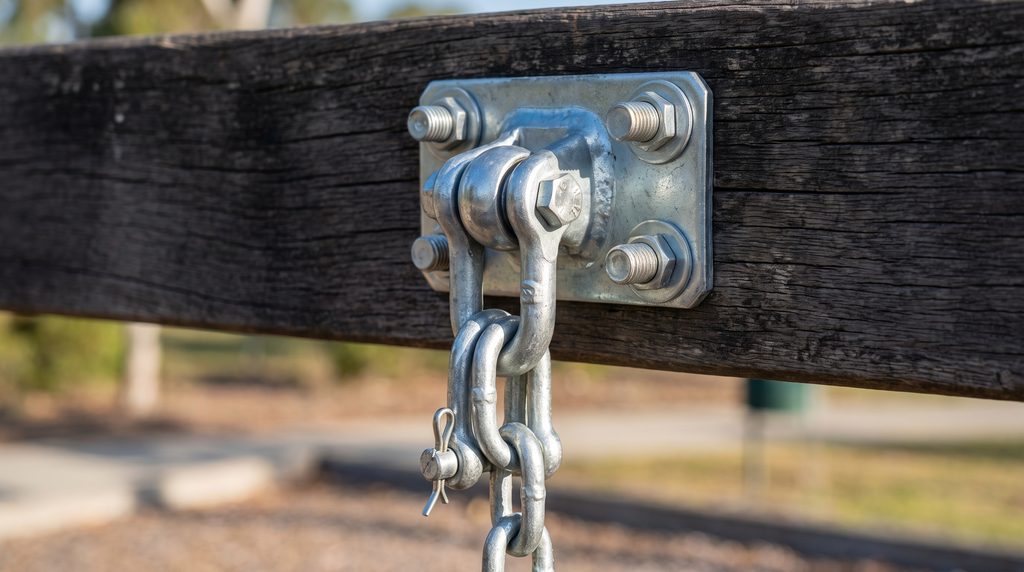

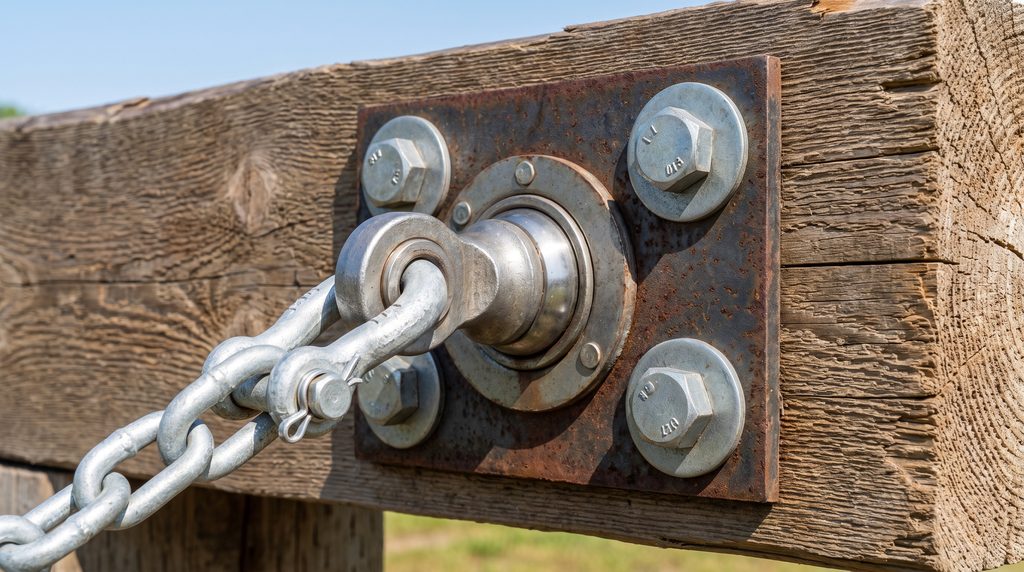

  1. Обойми з радіальними або опорними підшипниками кочення (типу 204/205): Найбільш надійне рішення. Корпус із товстостінної сталі або чавуну затискає підшипник, всередині якого проходить гартована вісь. Забезпечує абсолютну безшумність та мінімальне тертя протягом десятиліть.
  2. Поліуретанові та капролонові (поліамідні) втулки: Самтек/капролон виступає як підшипник ковзання, який не вимагає постійного змащування, не іржавіє і добре гасить ударні вібраційні навантаження.
  3. Шарнірні підвіси з прес-маслянкою (тавотницею): Чавунні або сталеві кронштейни з можливістю періодичного шприцювання густим мастилом (Литол-24 / Solidol) через маслянку.

3. Вибір та кріплення підвісних елементів (ланцюги vs канати)

  • Зварні калібровані ланцюги (DIN 766 / DIN 763): Застосовують короротколанкові або довголанкові ланцюги з гарячеоцинкованої або нержавіючої сталі AISI 304 з діаметром прутка не менше 6–8 мм. Коротколанкові ланцюги безпечніші, оскільки унеможливлюють защемлення дитячих пальців між ланками.
  • Карабіни та гвинтові з’єднувачі (майлони): Кріплення ланцюга до шарніру та сидіння виконується через гвинтові з’єднувальні ланки (Quick-link) або карабіни із фіксуючою гайкою-муфтою. Використання відкритих будівельних S-подібних гаків заборонено.

4. Чек-лист майстра при монтажі підвісної системи

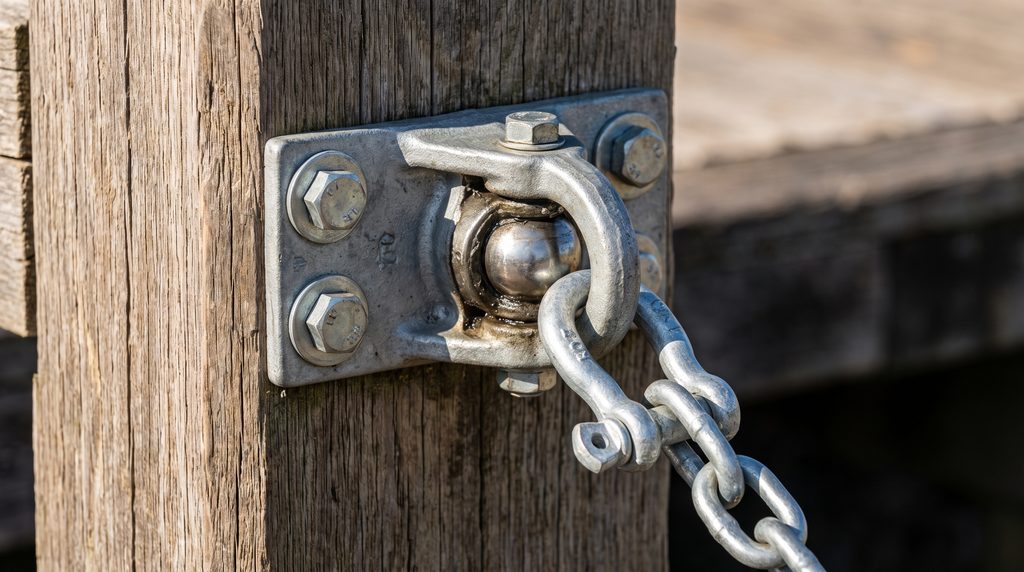

  • Некрізна фіксація несучої балки: При кріпленні шарнірів до дерев’яного бруса використовуються наскрізні болти M12–M16 із широкими кузовними шайбами (DIN 9021) та самоконтращимися гайками з нейлоновим кільцем.
  • Захист від бічного розгойдування: Відстань між точками підвісу на верхній балці робиться на 10–15 см ширшою, ніж відстань між точки кріплення на самому сидінні. Це створює трапецієподібний контур, який стабілізує гойдалку від бічної розкачки.
  • Обробка тертьових пар: Усі відкриті металеві шарнірні з’єднання перед введенням в експлуатацію обробляються водостійким консистентним мастилом.
