При проектуванні та будівництві альтанок майстри початківці нерідко припускаються критичної помилки: розраховують конструкцію лише на вертикальні навантаження (вага покрівлі та снігу), повністю ігноруючи горизонтальні (вітрові). Оскільки альтанки частіше за все є відкритими або напіввідкритими спорудами, вітер створює всередині них ефект «аеродинамічного крила» або вибухового тиску. Без правильного розрахунку вузлів та жорсткості це призводить до розхитування каркаса, утворення щілин чи навіть знесення покрівлі під час сильних шквалів.
1. Феномен парусності: чому відкриті альтанки вразливіші за закриті
Коли вітер зустрічає на своєму шляху суцільну стіну будинку, повітряний потік огинає її. У випадку з відкритою або напіввідкритою альтанкою повітря вільно заходить під дах, де створюється зона підвищеного тиску, тоді як над покрівлею виникає зона розрідження (підйомний ефект Бернуллі).
- Підйомне навантаження: при швидкості вітру 20–25 м/с на 1 м² покрівлі може діяти виштовхувальна сила до 30–50 кг. Для альтанки площею 3 * 4 м це означає сумарну виштовхувальну силу понад 500–600 кг, яка намагається відірвати дах від стійок.
- Перекидальний момент: вітер, що тисне на бічні стійки та огорожу, намагається вивернути фундаментні анкери або зламати мауерлат.
2. Просторове армування та геометрія жорсткості каркаса
Щоб каркас не перетворився на паралелограм під дією вітру, прямокутна система з вертикальних стійок і горизонтальних обв’язок повинна бути розбита на жорсткі трикутники.
Практичні інженерні рішення:

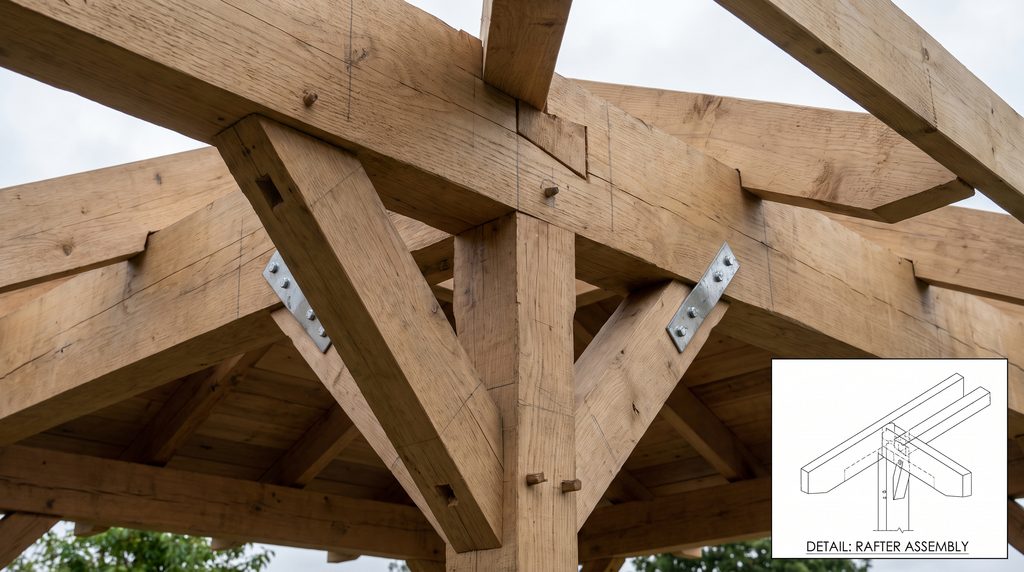

- Кутові укосини (підкоси): у кожному кутовому з’єднанні між вертикальною стійкою та верхньою обв’язкою обов’язково встановлюються підкоси під кутом 45 градусів з бруса 50 * 100 мм або 100 * 100 мм. Вони зменшують розрахунковий проліт балки та сприймають на себе зсувні вітрові зусилля.
- Врізка «у лапу» або «піддерево»: звичайний монтаж на перфоровані кутники та саморізи без вибірки паза є недопустимим для силових вузлів. Кутові з’єднання обв’язки повинні мати механічний замок із фіксацією дубовими нагелями або наскрізними глухарями M10–M12.
- Анкеровка до фундаменту: нижня обв’язка повинна фіксуватися до бетонних опор або плит шпильками чи хімічними анкерами діаметром від 12 мм із кроком не більше 1.5 м.

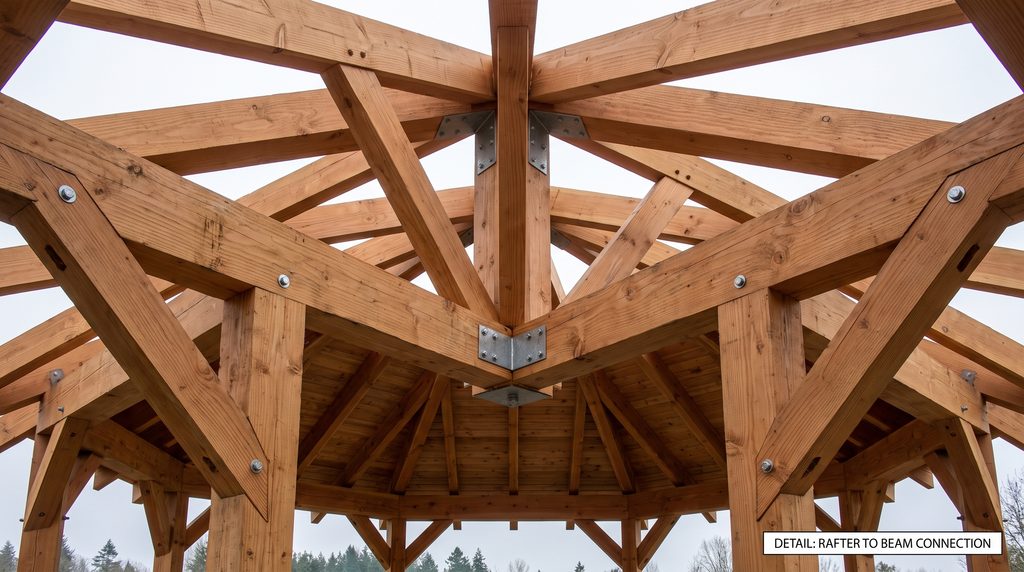

3. Конструювання кроквяної системи під підвищений вітер
Вибір формату покрівлі та розрахунок звисів безпосередньо впливають на аеродинаміку споруди.
- Величина покрівельних звисів: оптимальний виліт крокв за периметр альтанки становить 40–50 см. Більший звис (70–80 см) суттєво збільшує важіль для вітрового підйому, а менший — не захищає дерев’яні стіни від дощу.

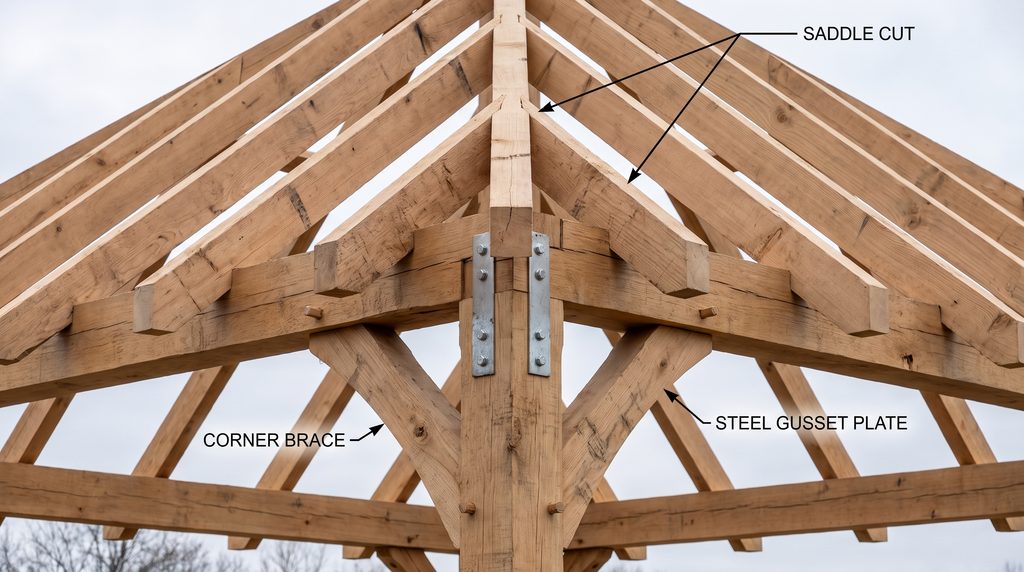

- Вузли кріплення крокв (упорні запили): крокви не повинні просто лежати на обв’язці. На них виконується опорна вибірка (запил «сідло») глибиною не більше 1/3 від висоти дошки.
- Вітрові зв’язки (вітровий ригель): для односхилих і двосхилих дахів крокви додатково скріплюються між собою по діагоналі вітровою дошкою з внутрішньої сторони покрівлі.
4. Практичний чек-лист майстра при монтажі
- Перевірка сухості деревини: вологість бруса не повинна перевищувати 12–15%. Сирий брус при висиханні викрутиться («кручення пропелером») і зруйнує геометрію вітрових вузлів.
- Використання посиленого метизу: застосовуйте гарячеоцинковані глухарі, конструкційні саморізи з ТХ-шліцом (Torx) та широкі шайби (DIN 9021). Звичайні чорні саморізи зрізає при динамічному вітровому ударі.
- Обробка товщинних зрізів: усі місця запилів та торці бруса, що відкриваються під час підрізання, мають бути негайно просочені концентрованим вогнебіозахистом.
