Будівництво приватного будинку починається задовго до появи першого кубометра бетону. Один із найвідповідальніших підготовчих етапів — правильне перенесення проєкту будинку з креслення на земельну ділянку.
На перший погляд, завдання нескладне: визначити чотири кути майбутньої будівлі, забити кілочки та натягнути шнур. Проте навіть незначна помилка на цьому етапі здатна спричинити серйозні проблеми під час улаштування фундаменту, зведення стін і монтажу перекриттів.
Неправильно винесені осі можуть призвести до порушення геометрії будівлі, зміщення фундаменту відносно проєктного положення або недотримання необхідних відстаней до меж земельної ділянки.
Особливо небезпечні помилки, які залишаються непоміченими до завершення земляних робіт. Виправлення геометрії вже забетонованого фундаменту може потребувати значних витрат.
Розглянемо, як правильно виконати розмітку приватного будинку, які інструменти використовувати, як перевірити прямі кути та діагоналі, встановити будівельну обноску й перенести висотні відмітки.
1. Що таке розмітка будинку і навіщо вона потрібна?
Розмітка будинку — це комплекс геодезичних і вимірювальних робіт, під час яких проєктне положення будівлі переносять безпосередньо на місцевість.
У будівництві цей процес називають винесенням проєкту в натуру.
Його основне завдання — забезпечити відповідність фактичного розташування майбутньої споруди затвердженій документації.
Під час розмітки визначають:
- положення будинку відносно меж земельної ділянки;
- координати характерних точок будівлі;
- розташування головних і основних розмічувальних осей;
- габарити фундаменту;
- положення внутрішніх несучих стін;
- проєктні висотні відмітки.
2. Які документи потрібні перед початком розмітки?
Перш ніж виходити на ділянку з рулеткою, необхідно підготувати вихідні документи.
Насамперед потрібен актуальний план розміщення будинку на земельній ділянці з проєктними габаритами, прив’язками та відстанями.
Також необхідно мати дані про встановлені межі земельної ділянки та її обмеження.
Особливо важливо перевірити наявність охоронних зон інженерних мереж, земельних сервітутів, червоних ліній та інших обмежень забудови.
Огорожа може бути встановлена зі зміщенням відносно зареєстрованої межі земельної ділянки.
Приклад
Власник планує розмістити будинок на відстані 3 м від сусідньої ділянки.
Він відміряє цю відстань від паркану, не перевіривши фактичне проходження кадастрової межі.
Якщо огорожа зміщена на 0,5 м, фактична відстань від будинку до юридичної межі може становити не 3 м, а 2,5 м або 3,5 м — залежно від напрямку зміщення.
Це може призвести до порушення встановлених містобудівних вимог.
Головне правило: розташування будинку визначають відносно належно встановлених меж земельної ділянки, а не довільних орієнтирів.
3. Які інструменти необхідні для розмітки?
Набір інструментів залежить від складності будівлі, рельєфу та необхідної точності.
Для допоміжної розмітки невеликого приватного будинку використовують:
Рулетку. Бажано застосовувати якісну вимірювальну рулетку достатньої довжини, щоб уникати зайвого переставляння її початкової точки.
Будівельний шнур. Використовується для позначення осей і контурів фундаменту.
Дерев’яні кілки. Потрібні для тимчасового закріплення точок на місцевості.
Дошки та бруски. Застосовуються для виготовлення будівельної обноски.
Молоток, шурупокрут, цвяхи або саморізи. Необхідні для встановлення та закріплення елементів розмітки.
Будівельний рівень. Допомагає контролювати горизонтальність окремих елементів.
Оптичний або лазерний нівелір. Використовується для перенесення висотних відміток.
Геодезичне обладнання.
Не варто використовувати мобільний телефон із GPS як основний інструмент для винесення фундаменту.
4. Як правильно винести основні осі будинку?
Розглянемо умовний прямокутний будинок із проєктними габаритами 10 × 12 м.
Припустимо, що проєктом уже визначено його положення на ділянці, а геодезист закріпив необхідні вихідні точки та напрямки.
Подальша допоміжна розмітка виконується послідовно.
Крок 1. Визначення першої базової лінії
Спочатку встановлюють напрямок однієї з основних осей будинку.
Вона слугуватиме базою для подальших вимірювань.
Важливо, щоб ця лінія відповідала проєктному положенню будівлі.
Її не можна довільно орієнтувати паралельно паркану або дорозі, якщо таке розташування не передбачене документацією.
Крок 2. Визначення другої осі
Від першої базової лінії будують проєктний кут.
Для прямокутного будинку він становить 90°.
На невеликих об’єктах допоміжну перевірку прямого кута можна виконати за допомогою геометричного правила 3–4–5.
Проте для точного винесення основних осей відповідальних конструкцій використовують геодезичні прилади.
Крок 3. Визначення інших кутів
Після закріплення двох взаємно перпендикулярних напрямків відкладають необхідні проєктні відстані.
Таким чином визначають положення решти кутів прямокутника.
Крок 4. Контроль геометрії
Перевіряють довжини сторін, прямі кути та діагоналі.
Якщо результати не відповідають проєкту, розмітку коригують до початку земляних робіт.
Важливо: у кресленнях розміри між координаційними осями не завжди збігаються із зовнішніми габаритами будівлі або фундаменту. Тому необхідно чітко визначити, що саме відкладається на місцевості.
5. Як перевірити прямий кут методом 3–4–5?
Метод ґрунтується на теоремі Піфагора.
Для прямокутного трикутника:
a² + b² = c², де:
a і b — катети;
c — гіпотенуза.
Найпростіший приклад:
3² + 4² = 5²
9 + 16 = 25.
Отже, трикутник зі сторонами 3, 4 і 5 м має прямий кут між сторонами довжиною 3 і 4 м.
Практична технологія
На першій базовій лінії від кута відкладають 4 м.
На другому напрямку від того самого кута відкладають 3 м.
Після цього вимірюють відстань між отриманими точками.
Якщо вона становить 5 м, геометрія відповідає прямокутному трикутнику в межах точності вимірювання.
Для більшої зручності можна використовувати пропорційно збільшений трикутник:
6 × 8 × 10 м.
Використання довших відрізків за належної техніки вимірювання може зменшити відносний вплив окремих похибок.
Проте метод має обмеження.
Провисання рулетки, неточне визначення початкових точок і вимірювання похилих відстаней замість горизонтальних можуть суттєво впливати на результат.
Тому метод 3–4–5 слід розглядати як допоміжний спосіб контролю, а не повноцінну заміну геодезичного винесення.
6. Як правильно перевірити діагоналі будинку?
Після визначення чотирьох кутів необхідно перевірити діагоналі.
Для прямокутника їхня довжина розраховується за формулою:
d = √(a² + b²)
Розглянемо будинок розмірами 10 × 12 м.
Підставляємо значення:
d = √(10² + 12²)
d = √(100 + 144)
d = √244
d ≈ 15,620 м.
Отже, для прямокутного контуру розмірами 10 × 12 м розрахункова довжина кожної діагоналі становить приблизно 15,62 м.
Що означає різниця діагоналей?
Якщо фактично отримано:
Перша діагональ — 15,620 м.
Друга діагональ — 15,680 м.
Різниця становить:
15,680 − 15,620 = 0,060 м = 60 мм.
Це сигнал про необхідність перевірки розмітки.
Однак важливо розуміти, що рівність діагоналей сама по собі ще не доводить правильність прямокутника.
Наприклад, рівнобічна трапеція також може мати однакові діагоналі.
Тому потрібно одночасно перевіряти довжини сторін, паралельність протилежних напрямків і прямі кути.
Допустимі похибки визначають за вимогами проєкту та відповідних нормативних документів. Універсального допустимого відхилення для всіх будівель не існує.
Порада майстра: перед початком земляних робіт повторіть вимірювання незалежним способом. Це дозволяє виявити помилки, які могли виникнути під час першої розмітки.

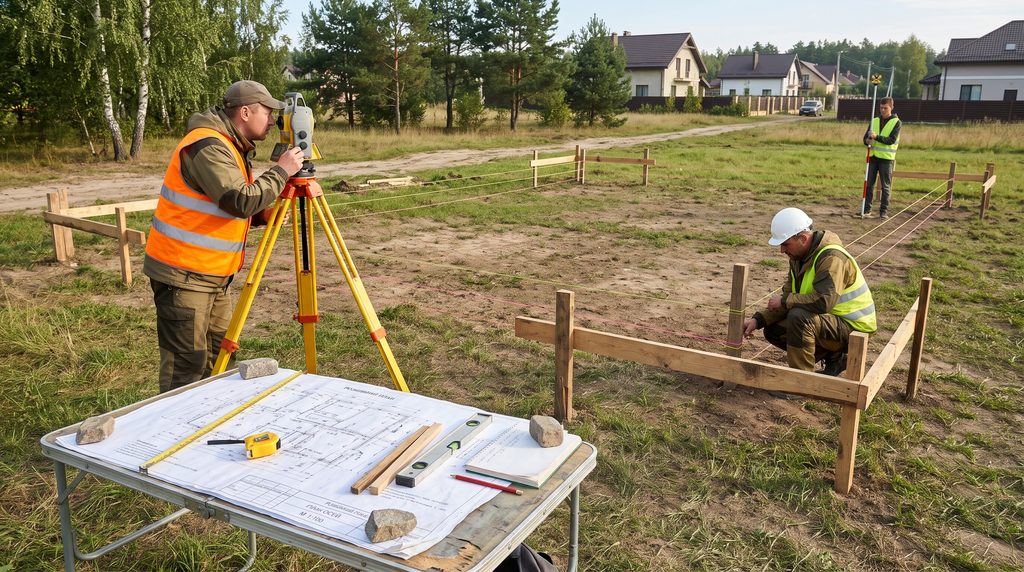

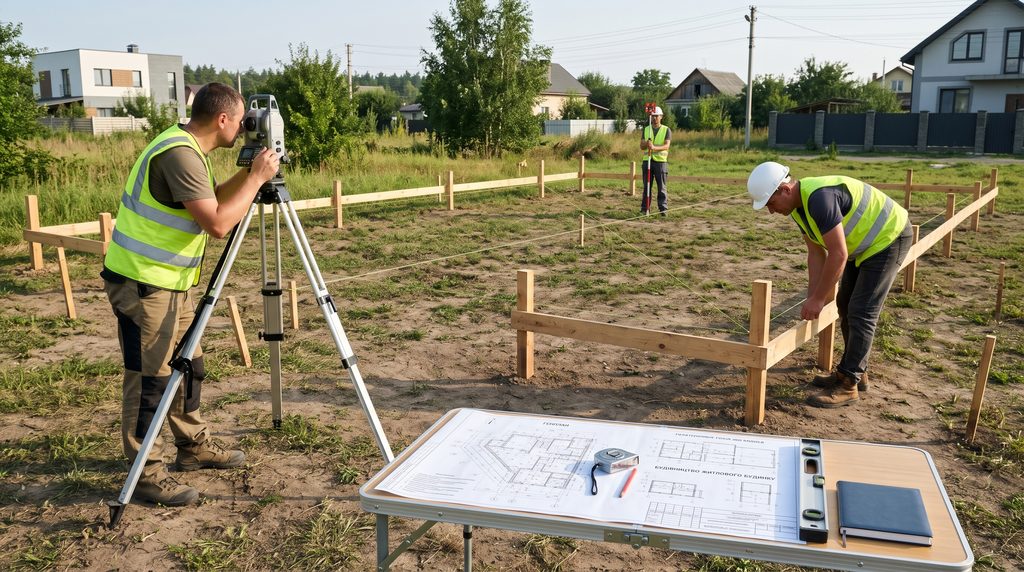

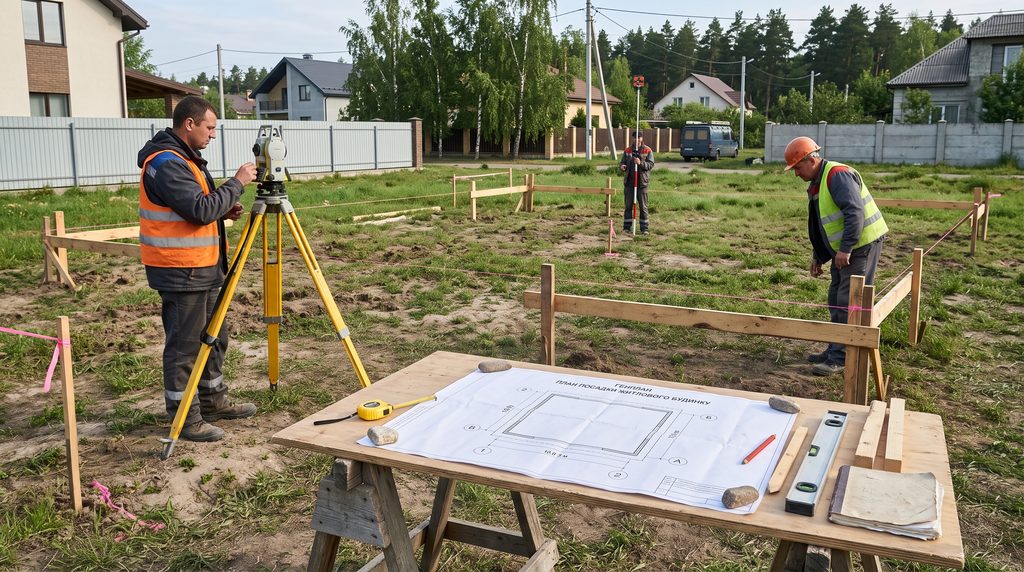

7. Що таке будівельна обноска і навіщо вона потрібна?
Після початкової розмітки необхідно забезпечити збереження положення осей.
Проблема полягає в тому, що кілки, встановлені безпосередньо в зоні майбутнього котловану або траншеї, будуть знищені під час земляних робіт.
Для цього використовують будівельну обноску.
Обноска — це тимчасова конструкція з дерев’яних або інших придатних елементів, розташована поза зоною виконання земляних робіт.
На ній закріплюють позначки, які дозволяють повторно відновлювати положення будівельних осей.
Конструкція обноски
Найпростіша обноска складається з вертикальних стійок і горизонтальних дощок.
Стійки надійно закріплюють у ґрунті, а горизонтальні дошки встановлюють таким чином, щоб вони залишалися стабільними під час роботи.
На дошках позначають місця проходження осей.
Для фіксації можна використовувати цвяхи, саморізи або інші чітко визначені мітки.
Між відповідними позначками натягують будівельний шнур.
У результаті над майбутнім фундаментом відновлюється система осей.
На якій відстані встановлювати обноску?
Обноску розміщують поза зоною земляних робіт, руху техніки та можливого обвалення ґрунту.
Для невеликих траншей іноді достатньо відступити на кілька метрів, але конкретну відстань визначають за шириною виїмки, її глибиною, станом ґрунту та організацією робіт.
Не можна встановлювати стійки на нестійкій бровці котловану.
Важливо також передбачити, щоб екскаватор або самоскид не пошкодив обноску під час роботи.
Практична рекомендація: після встановлення обноски виконайте контрольні вимірювання та фотофіксацію. Позначте осі на дошках так, щоб їх можна було однозначно відновити.
8. Як перенести осі з обноски на дно траншеї?
Після завершення земляних робіт потрібно відновити положення осей безпосередньо в зоні фундаменту.
Для цього між відповідними мітками обноски повторно натягують шнури.
Точки перетину шнурів визначають проєктне положення осей у плані.
За допомогою виска або відповідного геодезичного приладу положення точок переносять нижче.
Важливо врахувати, що натягнутий шнур не повинен торкатися ґрунту, опалубки чи інших предметів.
Також потрібно контролювати його провисання.
Осі та зовнішні грані фундаменту — не одне й те саме
Припустимо, проєктом передбачено стрічковий фундамент шириною 400 мм, а його вісь проходить посередині стрічки.
У такому випадку від осі до кожної зовнішньої грані відкладають:
400 / 2 = 200 мм.
Але це правильно лише за умови симетричного розташування фундаменту відносно осі.
У деяких конструктивних рішеннях фундамент може бути зміщений відносно координаційної осі.
Тому положення його граней потрібно визначати за робочими кресленнями, а не автоматично відкладати половину ширини.
Важливо: ширина 400 мм наведена лише для пояснення геометричного принципу. Фактичні розміри фундаменту визначають інженерним розрахунком з урахуванням навантажень, властивостей ґрунту та конструктивної схеми будинку.
9. Як правильно перенести висотні відмітки?
Крім горизонтального положення будинку, необхідно правильно визначити його висоту.
У будівельних кресленнях часто використовують умовну відмітку:
±0,000.
Зазвичай вона відповідає визначеному проєктом рівню чистої підлоги першого поверху, але конкретне значення потрібно перевіряти за кресленнями.
Відносно цієї відмітки задають висоти фундаменту, перекриттів, підлог та інших елементів.
Що таке репер?
Репер — це закріплена точка з відомою висотною відміткою.
Приклад перенесення відмітки
Припустимо, висота вихідного репера становить:
100,000 м.
Під час нівелювання відлік по рейці, встановленій на репері, дорівнює:
1,250 м.
Горизонт інструмента становитиме:
100,000 + 1,250 = 101,250 м.
Проєктна відмітка чистої підлоги будинку:
100,600 м.
Щоб знайти цю висоту, необхідний відлік по рейці:
101,250 − 100,600 = 0,650 м.
Отже, за незмінного положення нівеліра точка, у якій відлік по вертикально встановленій рейці дорівнює 0,650 м, відповідає потрібній проєктній висоті.
Цей приклад демонструє принцип геометричного нівелювання.
На практиці вимірювання виконують із необхідним контролем точності та перевіркою вихідних відміток.
10. Найпоширеніші помилки під час розмітки будинку
Помилка №1. Орієнтація лише на паркан.
Будинок розміщують відносно огорожі без перевірки юридичних меж ділянки.
Помилка №2. Відсутність геодезичного винесення.
Основні осі визначають приблизно, використовуючи лише рулетку та візуальні орієнтири.
Помилка №3. Перевірка тільки однієї діагоналі.
Не контролюють повну геометрію будівлі.
Помилка №4. Плутанина між осями та гранями фундаменту.
Відкладають проєктні розміри без урахування конструктивних прив’язок.
Помилка №5. Встановлення обноски надто близько до котловану.
Під час земляних робіт її пошкоджують або вона втрачає стійкість.
Помилка №6. Відсутність надійного висотного репера.
Висоту фундаменту визначають від випадкового орієнтира, який згодом змінює положення.
Помилка №7. Вимірювання похилих відстаней замість горизонтальних.
На ділянках зі значним ухилом це може призвести до помилок у планових розмірах.
Помилка №8. Відсутність повторного контролю.
Після земляних робіт не перевіряють, чи залишилися осі на своїх місцях.
Помилка №9. Самовільне зміщення будинку.
Під час розмітки власник вирішує пересунути будівлю без перевірки відповідності документації та містобудівним обмеженням.
Помилка №10. Використання неточних інструментів.
Застосовують пошкоджену рулетку, ненадійні кілки або неперевірений нівелір.
11. Контроль якості перед початком земляних робіт
Перед тим як дозволити екскаватору розпочати роботу, необхідно виконати заключну перевірку.
Перевіряють відповідність положення будинку проєкту, правильність винесення осей, довжини сторін, діагоналі та висотні відмітки.
Окремо контролюють розташування будівлі відносно меж ділянки й установлених обмежень.
Важливо переконатися, що обноска надійно закріплена, а її позначки залишаться доступними після розроблення ґрунту.
Також необхідно перевірити розташування підземних інженерних мереж.
Не можна починати земляні роботи, не з’ясувавши, чи проходять у зоні розроблення електричні кабелі, газопроводи, водопровід або інші комунікації.
Перед початком робіт слід організувати безпечні під’їзди, визначити місця складування ґрунту та передбачити заходи для запобігання обваленню стінок виїмок.
Практична порада майстра
Доцільно створити окрему папку з матеріалами розмітки.
У ній зберігати план розміщення будинку, схему винесених осей, результати контрольних вимірювань, висотні відмітки та фотографії обноски.
Ці матеріали допоможуть відновити розмітку, якщо частину тимчасових позначок буде випадково пошкоджено.
Висновок
Правильна розмітка будинку — основа геометричної точності всіх наступних будівельних робіт.
Від того, наскільки правильно визначено положення осей, залежать розташування фундаменту, геометрія стін, точність монтажу перекриттів і відповідність готової будівлі проєкту.
Для якісної розмітки необхідно використовувати достовірні вихідні дані, перевіряти геометрію незалежними вимірюваннями, надійно закріплювати осі за допомогою обноски та правильно переносити висотні відмітки.
Особливо важливо не плутати геодезичне винесення будівлі з допоміжною будівельною розміткою.
Самостійні вимірювання можуть бути корисними для контролю, але не повинні замінювати професійних геодезичних робіт там, де необхідна відповідна точність.
Головне правило: помилку в розмітці значно дешевше виправити до початку земляних робіт, ніж після бетонування фундаменту.
Саме тому перевірка осей, діагоналей і висотних відміток повинна стати обов’язковим етапом підготовки до будівництва кожного приватного будинку.
Нормативна та технічна основа статті
ДБН В.1.3-2:2010 «Геодезичні роботи у будівництві» — офіційний Реєстр будівельних норм
Зміна №1 до ДБН В.1.3-2:2010 — офіційний текст
ДБН А.3.1-5:2016 «Організація будівельного виробництва» — офіційний Реєстр будівельних норм
Наведені геометричні розрахунки мають навчальний характер. Точність розмічувальних робіт, допустимі відхилення та склад геодезичного контролю визначають відповідно до конкретного об’єкта й чинних нормативних вимог.
