Залізобетонний армопояс (сейсмопояс) є обов’язковим елементом будівлі з газобетону або керамоблоку. Він зв’язує несучі стіни в єдину жорстку просторову систему, рівномірно розподіляє точкові навантаження від балок перекриття та кроквяної системи (через мауерлат), а також сприймає згинальні зусилля при неравномірному осіданні фундаменту. Проте висока теплопровідність бетону (1.7–2.0 Вт/(м·K)) порівняно з газобетоном (0.10–0.12 Вт/(м·K)) створює потужний місток холоду по всьому периметру будинку, якщо вузол запроектовано некоректно.
1. Фізика вузла та боротьба з конденсатом
Якщо залізобетонний армопояс залити на всю ширину газобетонного блоку без внутрішнього утеплителя, температура внутрішньої поверхні стіни під стелею взимку впаде нижче точки роси (+12…15 градусів C). Це неминуче призведе до зволоження штукатурки, промерзання кутів та появи чорної плісняви.
Нормативна схема теплоізоляції поясу:
Для стіни завтовшки 400 мм товщина бетону у складі армопоясу зменшується до 150–200 мм, а решта простору заповнюється ефективним утеплителем (екструдований пінополістирол / XPS або жорстка мінеральна вата завтовшки 100–150 мм) з боку вулиці.
2. Конструктивні варіанти влаштування опалубки
- Застосування заводських U-блоків (добірних блоків): Найбільш технологічний та швидкий варіант. U-блок має товстішу зовнішню стінку (75–100 мм) та тонку внутрішню (50 мм). Всередину лотка вкладається шар XPS (50–100 мм), після чого монтується арматурний каркас і заливається бетон.
- Збірна опалубка з перегородкових газоблоків: Зовні клеїться газоблок завтовшки 100 мм, далі вкладається XPS завтовшки 100 мм, а всередині кімнати монтується перегородковий блок завтовшки 50 мм або тимчасова опалубка з ОСБ/фанери.
3. Армування та закладання анкерних шпильок під мауерлат

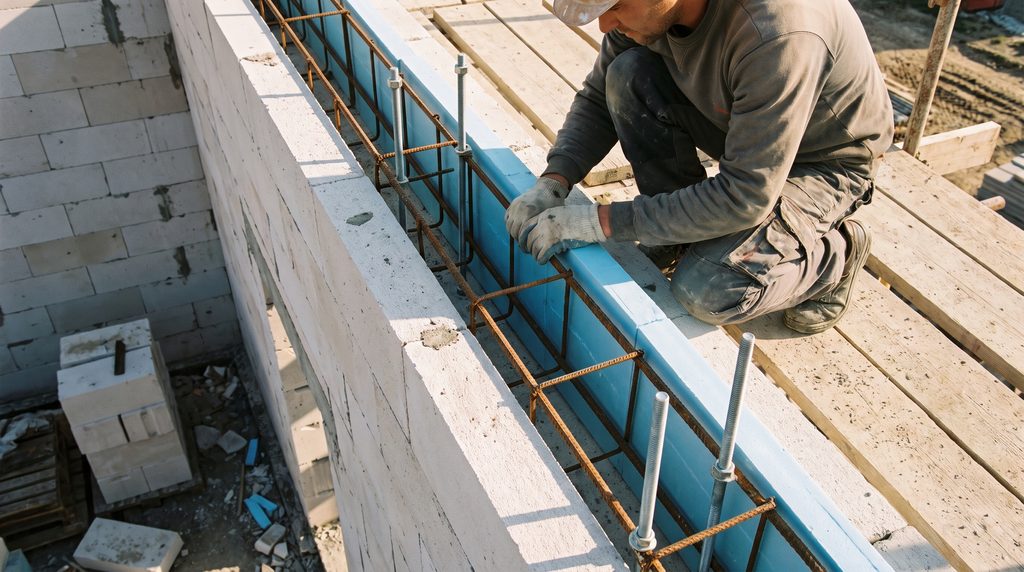

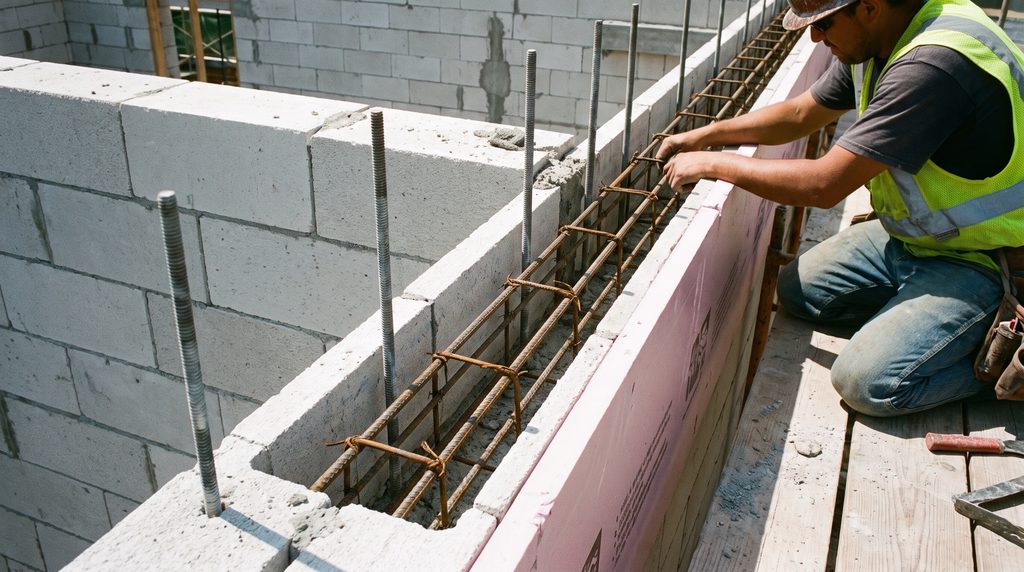

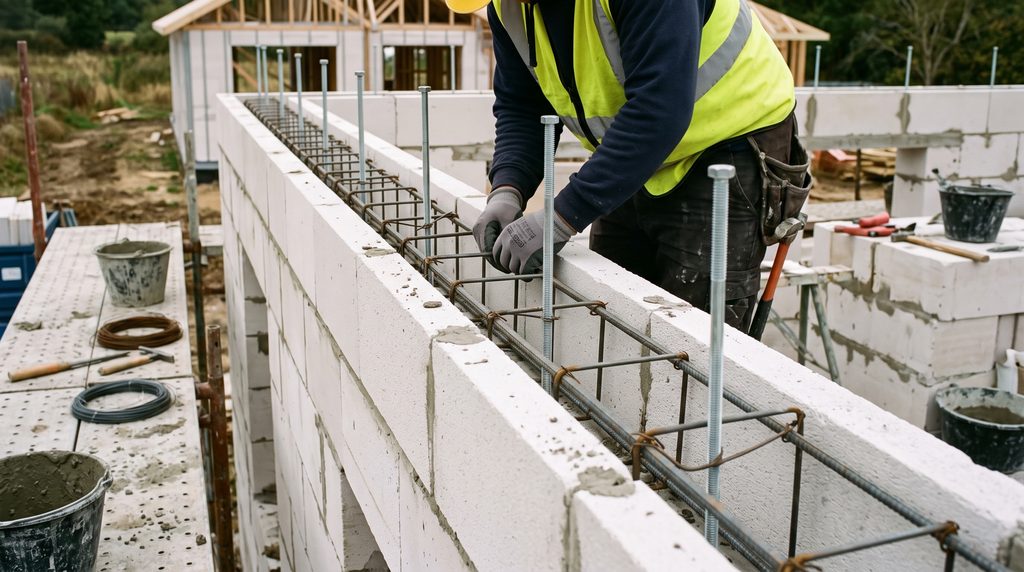

- Просторовий арматурний каркас: Складається з 4 поздовжніх робочих стержнів періодичного профілю (арматура класу А500С / А400 діаметром діаметр 12 мм), з’єднаних хомутами з гладкої арматури (діаметр 6–8 мм) з кроком 150–200 мм.
- Анкери під мауерлат: Різьбові шпильки М14–М16 довжиною 350–400 мм із привареною знизу пластиною або Г-подібним загином закладаються в армопояс до бетонування з кроком 800–1000 мм (між кроквяними ногами). Шпилька повинна виступати над бетоном на висоту мауерлата + 50 мм під затяжку гайкою з шайбою.
4. Чек-лист майстра при бетонуванні армопоясу
- Захисний шар бетону: Робоча арматура повинна бути віддалена від стінок U-блоку та утеплителя мінімум на 25–30 мм за допомогою пластикових фіксаторів («стільчик»).
- Вібраційне ущільнення: Бетонна суміш (класу C16/20 / М250–М300) обов’язково ущільнюється глибинним вібратором із тонкою булавою (діаметр 25–35 мм), щоб уникнути раковин навколо анкерних шпильок.
- Гідроізоляція під мауерлат: Після висихання бетону верхняармопоясу покривається двома шарами відсічної бітумно-полімерної гідроізоляції перед укладанням бруса.
