Введення в будинок водопроводу, каналізації, силових кабелів та теплотрас — відповідальний етап, який початківці часто виконують з грубими порушеннями (наприклад, замонолічують труби безпосередньо в бетон або запінюють зазори звичайною монтажною піною). Некоректно виконаний прохід призводить до зрізання труб при природній усадці будинку, затікання ґрунтових вод у підвал та промерзання стін у зоні вводу.
1. Фізика вузла: чому труби не можна замонолічувати наглухо
Будинок та підземні інженерні мережі зазнають абсолютно різних деформацій:
- Нерівномірна усадка: Будинок протягом перших 1–3 років дає природну усадку, тоді як ґрунт поза фундаментом залишається на місці. Якщо труба жорстко замонолічена в бетонну стрічку або плиту, осідаючий фундамент діє як гільйотина і просто зрізає її.
- Температурні розширення: Труби гарячого водопостачання та опалення змінюють довжину при нагріванні. При жорсткій фіксації в бетоні всередині пластику або металу виникають критичні напруження, що призводять до розриву стиків.
2. Влаштування захисних гільз та розрахунок діаметрів
Для кожного проходу через фундамент, цоколь або несучі стіни заздалегідь закладається захисна гільза — відрізок жорсткої труби (з товстостінної сталі, ПНД чи важкого ПВХ), який приймає на себе навантаження від бетону та стінових блоків.
- Діаметр гільзи: Внутрішній діаметр гільзи повинен бути на 40–50 мм більшим за зовнішній діаметр робочої труби або кабелю (щоб зазори по периметру становили по 20–25 мм).
- Глибина закладання:
- Водопровід та напірна каналізація: Закладаються нижче глибини сезонного промерзання ґрунту (для більшості регіонів України — не менше 1.2–1.5 м від поверхні).
- Самопливна каналізація (D110): Виводиться з дотриманням нормативного ухилу (2 см на 1 м погонний) та глибиною закладання виходу не менше 0.7–0.9 м із обов’язковим утепленням шкаралупою з ЕППС або спіненого каучуку.
3. Гідроізоляція та герметизація міжтрубного простору
Закласти гільзу — лише половина справи, найважливіше — надійно герметизувати кільцевий зазор між робочою трубою та гільзою.
Професійні рішення для герметизації:
- Ущільнювальні каучукові сальники (гідрошпонки / кільцеві ущільнювачі typu Link-Seal): Складаються з гумових сегментів із затяжними болтами. При затягуванні болтів гума рівномірно розширюється і намертво герметизує зазор, витримуючи тиск води до 2–3 бар.
- Набухаючий бентонітовий або набухаючий поліуретановий шнур: При контакті з водою збільшується в об’ємі на 200–300%, повністю заповнюючи мікротріщини.

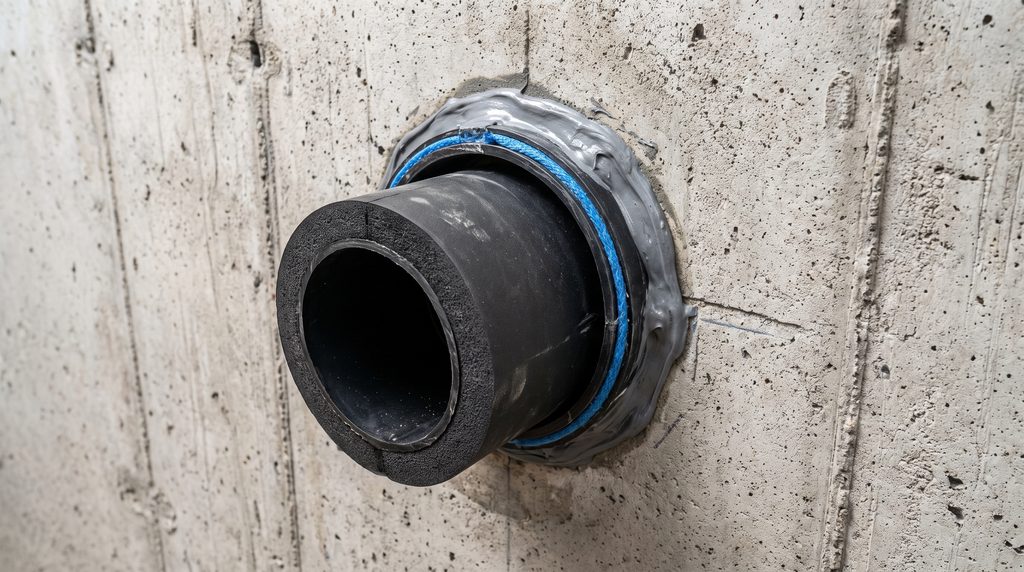

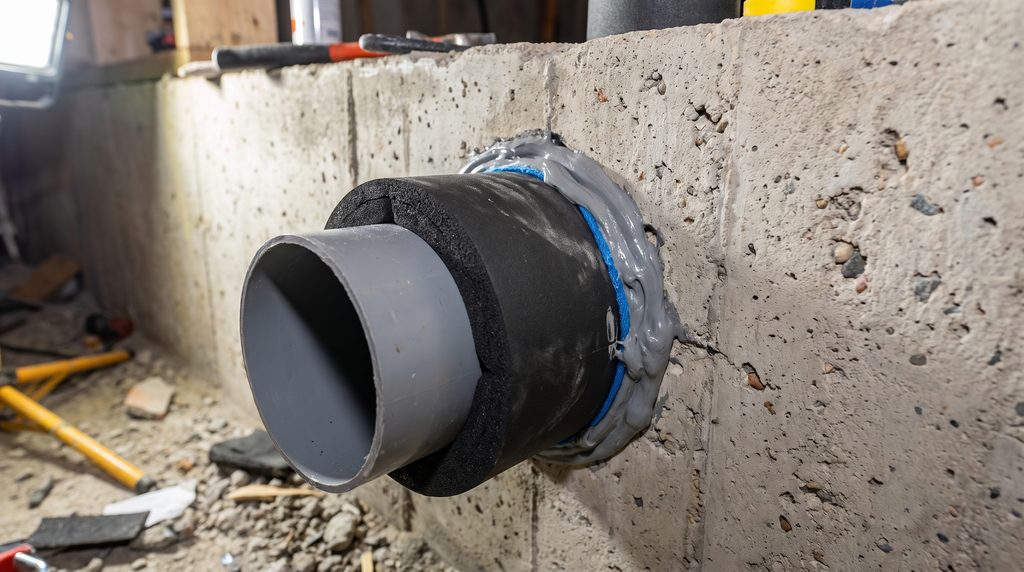

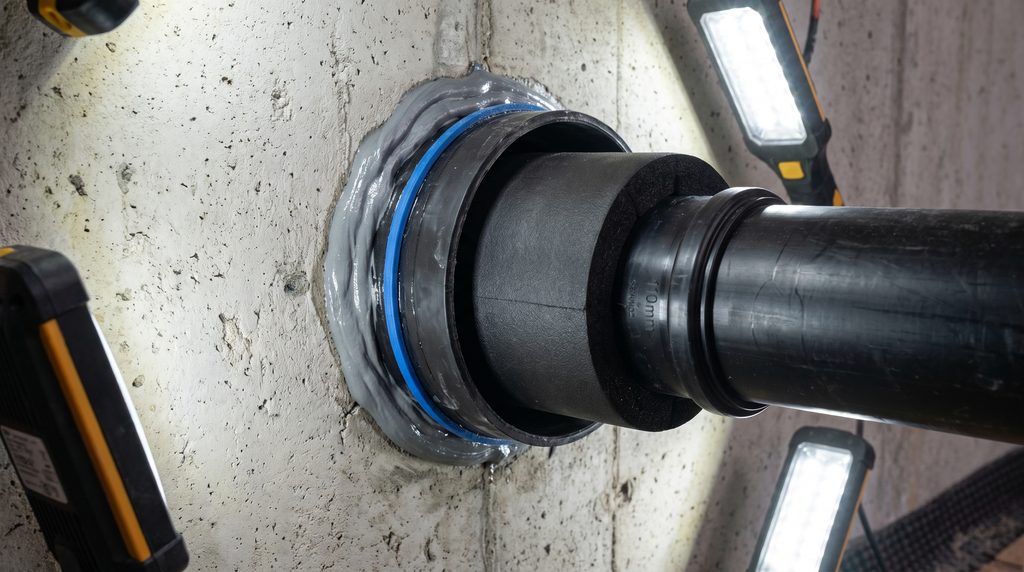

- Зачеканення термостійкими герметиками: З внутрішнього та зовнішнього боку зазор на глибину 30–50 мм закладається незатвердіваючим нетверднучим поліуретановим або силіконовим герметиком (використання звичайної монтажної піни недопустиме, оскільки вона вбирає воду та руйнується від тиску).
4. Чек-лист майстра при влаштуванні вводів
- Краї гільзи: Перевірте, щоб гільза виступала з обох боків стіни або фундаменту на 20–50 мм, а її внутрішні кромки були зачищені від фасок та задирок (щоб не пошкодити робочу трубу при протягуванні).
- Захист кабелів: Силові електричні кабелі вкладаються всередину гільзи виключно в захисній двостінній гофрованій трубі (ПНД/ПВД) або гладкій броньованій гільзі.
- Піщана подушка під виходом: Під трубою на виході з гільзи зовні будинку обов’язково влаштовується трамбована піщана подушка завтовшки 15–20 см, яка компенсує просідання ґрунту зворотного засипання.
