Конструкція садової гойдалки сприймає не лише статичну вагу (сидіння + 3–4 доросі людини загальною масою до 350–400 кг), але й значні динамічні зсувні та перекидаючі навантаження під час амплітудного гойдання. Застосування тонких металевих кутників або звичайного гвинтового кріплення для несучих А-подібних опор призводить до розхитування вузлів, зрізу болтів та перекидання усієї конструкції.
1. Розрахунок геометрії опори та стійкості від перекидання
- Кут розхилу А-подібних ніг: Оптимальний кут між опорними стовпами становить 60 градусів. При такому куті відстань між нижніми кінцями ніг дорівнює довжині самих ніг, що забезпечує максимальну стійкість проти поздовжнього зсуву.
- Перетин бруса: Для несучих стійок та верхньої ригельної балки використовується клеєний або сухий профільований брус перетином не менше 120*120 мм (краще 150*150 мм) з модрини або сосни глибокого автоклавного просочення.
2. Вузли з’єднання А-подібної рами та верхньої балки
Звичайне з’єднання встих цвяхами чи саморізами категорично заборонено.
Схема надійного вузла:

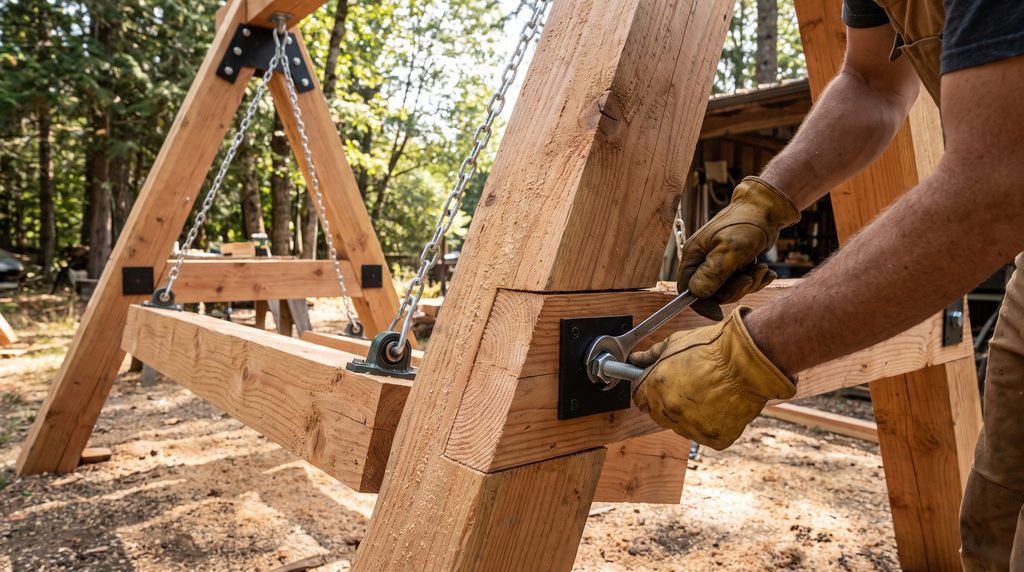

- Врізка «в півдерева» або торцевий шип: Верхні кінці стійок врубаються один в одного під кутом 60 градусів і фіксуються стяжними наскрізними шпильками М16 із широкими кузовними шайбами.

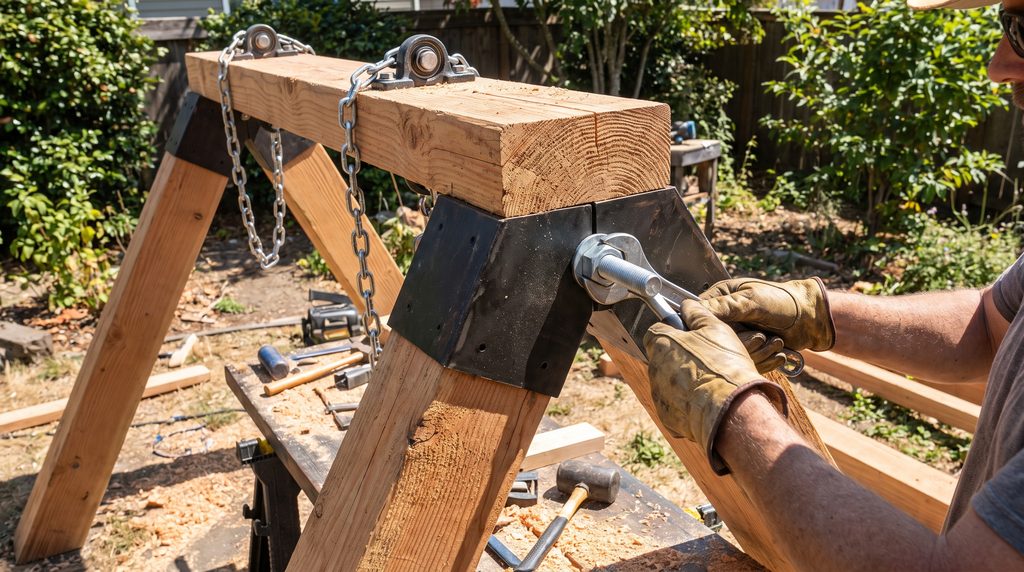

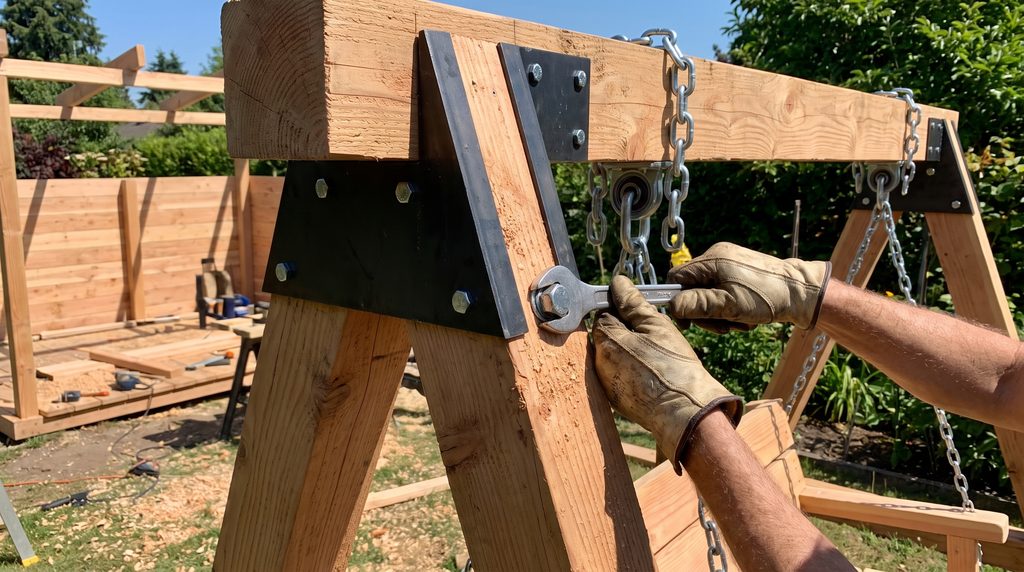

- Верхнє сідло для ригеля: Верхня горизонтальна балка вкладається у спеціальну вирубку (сідло) або спирається на сталеві накладні пластини завтовшки 4–5 мм, які охоплюють вузол з двох боків.
- Горизонтальна затяжка (перемичка А-рами): Встановлюється на висоті 1/3 від верхнього вузла, зв’язуючи ноги А-подібної стійки для відвернення їх розсування під навантаженням.
3. Підшипникові підвісні вузли та анкерування в ґрунт
- Підшипникові вузли (Swivel Hangers): Використання звичайних S-подібних гаків або кріплення «метал по металу» викликає швидкий знос і рипіння. Підвіс ланцюгів або тросів здійснюється через чавунні або нержавіючі блок-вузли з вбудованими закритими підшипниками кочення.
- Фундаментне анкерування: Нижні кінці А-подібних опор фіксуються через сталеві U-подібні або T-подібні закладні анкери (палі), бетоновані в ґрунт на глибину 700–900 мм (нижче рівня промерзання). Безпосередній контакт деревини з бетоном або ґрунтом виключається через гідроізоляційний зазор у 30–50 мм.
4. Чек-лист майстра при складанні гойдалки
- Захист деревини: Усі торці бруса перед складанням обробляються торцевим воском або торцевим герметиком для запобігання поглинанню вологи та розтріскуванню.
- Калібровані ланцюги: Підвіс ланцюгового типу виконується зі зварного коротколапкового ланцюга з оцинкованої або нержавіючої сталі діаметром дроту не менше 6–8 мм (руйнівне навантаження від 1.5 тонни).
- Висота сидіння: Нижній край лавки встановлюється на висоті 450–500 мм від рівня землі для зручного сідання та розгойдування.
