Головна перевага комбінованих гойдалок (сталевий тримальний каркас + дерев’яне диван-сидіння та обшивка перголи) — поєднання максимальної міцності металу з естетикою природної деревини. На відміну от суто дерев’яних гойдалок, сталева рама з профільної труби не піддається усиханню, розхитуванню швів та гниттю в місцях контакту з ґрунтом, а дерев’яне сидіння залишається теплим і комфортним для відпочинку.
1. Розрахунок геометрії сталевого А-каркасу та перетинів труб
Основне навантаження при амплітудному гойданні припадає на верхню горизонтальну балку (ригель) та похилі бічні стійки.
Нормативні параметри матеріалів:
- Верхня тримальна балка (ригель): Використовується профільна сталева труба перетином 60*60*3 або 80*40 (при довжині балки до 2.2–2.5 м).
- А-подібні бічні опори: Застосовується профільна труба 50*50*2.5 мм або 60*40*2.5 мм. Кут між опорними ногами вибирається в межах 55–60 градусів для забезпечення статичної стійкості від перекидання.

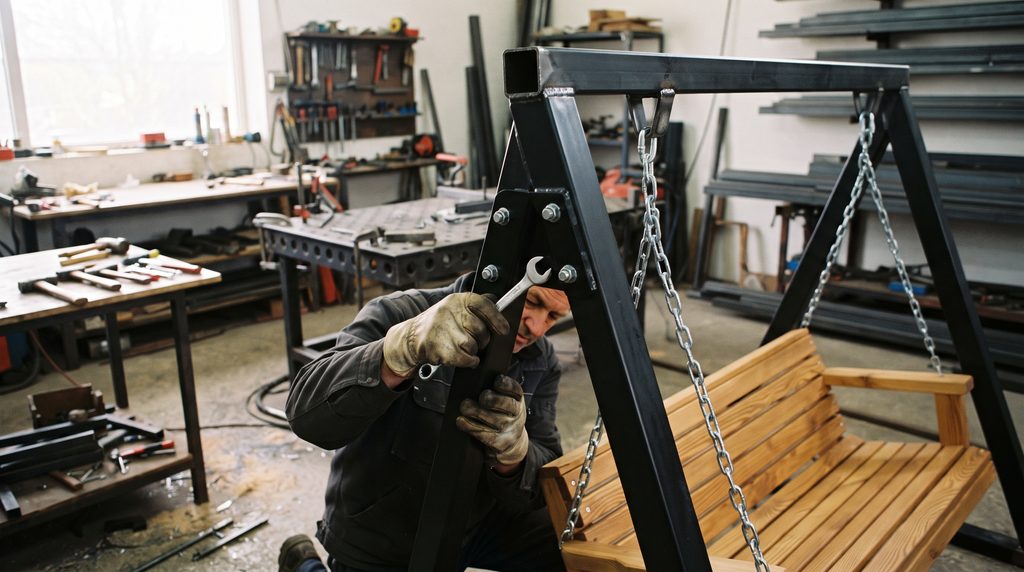

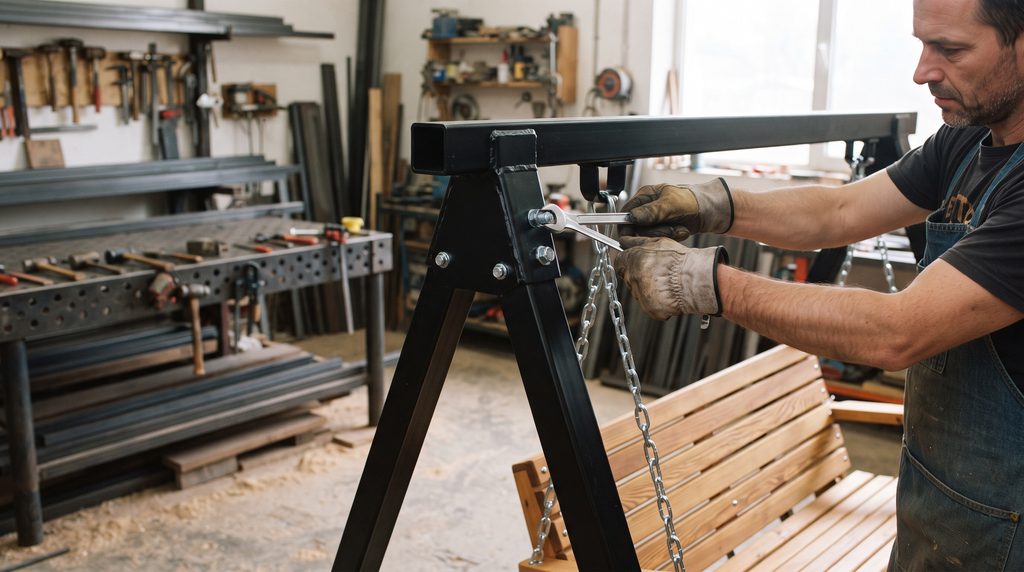

- Підсилювальні хустки (косинки): Кутові з’єднання верхнього ригеля з бічними опорами обов’язково підсилюються сталевими трикутними хустками завтовшки 4–5 мм.

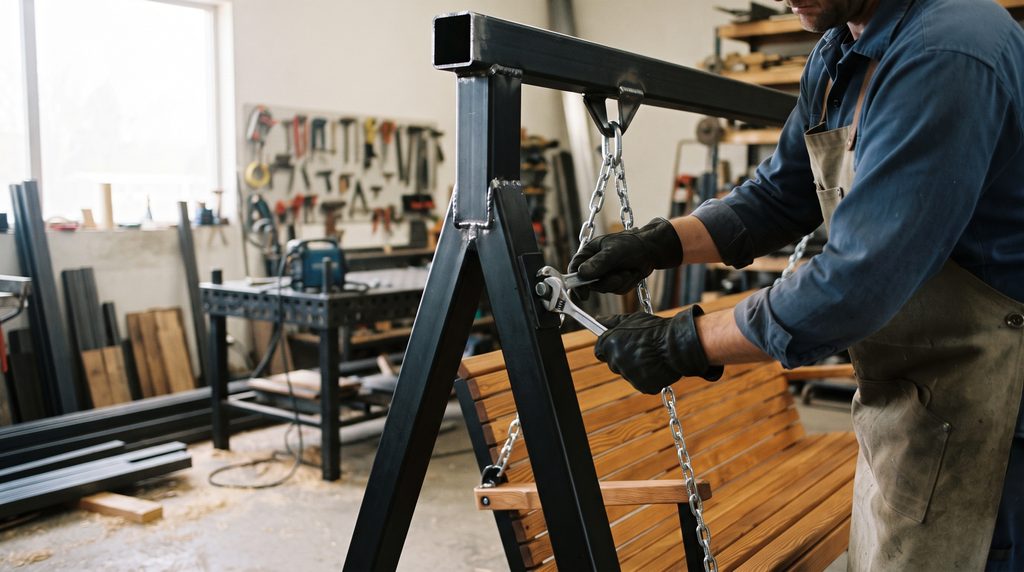

2. Вузли підвісу на підшипниках кочення
Застосування звичайних гаків або кільцевих болтів «метал по металу» призводить до неприємного рипіння, швидкого стирання ланок ланцюга та заклинювання.
Схема підшипникового вузла:
- Блок-ролик у корпусі: Верхній вузол підвісу складається зі сталевого обойменого блоку, всередині якого запресовано два закритих радіальних підшипники (наприклад, 6202-2RS).
- Нержавіюча вісь: Наскрізний палець (болт М12) проходить крізь внутрішню обойму підшипника, запевняючи абсолютно безшумний та плавкий хід підвісу на десятиліття без необхідності щотижневого змащування.
3. Конструкція підвісного дивана та захист від корозії
- Каркас сидіння: Зварюється з полегшеної профільної труби 30*20*2 мм з анатомічним вигином спинки та сидіння.
- Дерев’яна рейка: Обшивка виконується планкеном або бруском 40*20 мм з модрини, термоясеня чи сосни, обробленого масляно-восковим лазурним покриттям для зовнішніх робіт.
- Антикорозійна обробка металу: Після зварювання сталевий каркас піддається піскоструминній обробці, покривається цинковим ґрунтом і пофарбовується запікаємою поліефірною порошковою фарбою.
4. Чек-лист майстра при встановленні та анкеруванні
- Фундаментні закладні: Ніжки сталевої рами закладаються на бетоновані сталеві підп’ятники або гвинтові палі на глибину не менше 600–800 мм для запобігання перекиданню від вітру чи розгойдування.
- Тент / дах перголи: Каркас тенту монтується під кутом 15–20 грудусів для вільного сходження дощової води, а матеріал (полікарбонат / тканина Oxford 600D) фіксується через термошайби.
- Висота підвісу сидіння: Відстань від нижньої точки дерев’яного сидіння до поверхні землі повинна становити 450–500 мм.
