При проектуванні сучасних будинків із відкритим плануванням (наприклад, при об’єднанні кухні, їдальні та вітальні) часто виникає потреба перекрити проліт довжиною 4–6 м без встановлення проміжних колон. Звичайна балка (прогон), що виступає вниз із стелі на 30–40 см, псує архітектуру інтер’єру. Рішенням цієї задачі є влаштування прихованого ригеля (прогону), який бетонується безпосередньо в товщі монолітної плити перекриття або збірно-монолітного перекриття.
1. Фізика роботи прихованого прогону: чому ширина важливіша за висоту
Звичайна балка працює на вигин за рахунок своєї висоти (h). У прихованому прогоні висота обмежена товщиною плити (зазвичай 160–200 мм).
Щоб компенсувати брак висоти та жорсткості, прихований прогон роблять широким (по суті, це плоска жорстка балка-плита шириною 400–800 мм):
- Жорсткість на вигин: Брак робочої висоти арматурного каркаса компенсується збільшенням площі перерізу нижньої поздовжньої арматури та збільшенням ширини робочої зони бетону.
- Розрахунок прогину (друга група граничних станів): Гранично допустимий прогин для житлових приміщень не повинен перевищувати L200 (для прольоту 5 м — не більше 25 мм).
2. Схема армування прихованого прогону

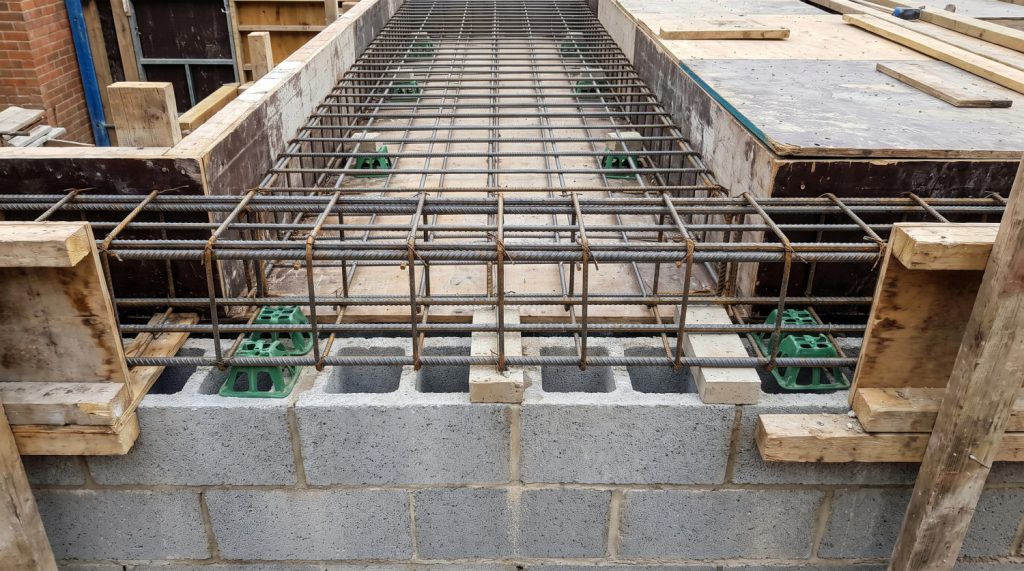

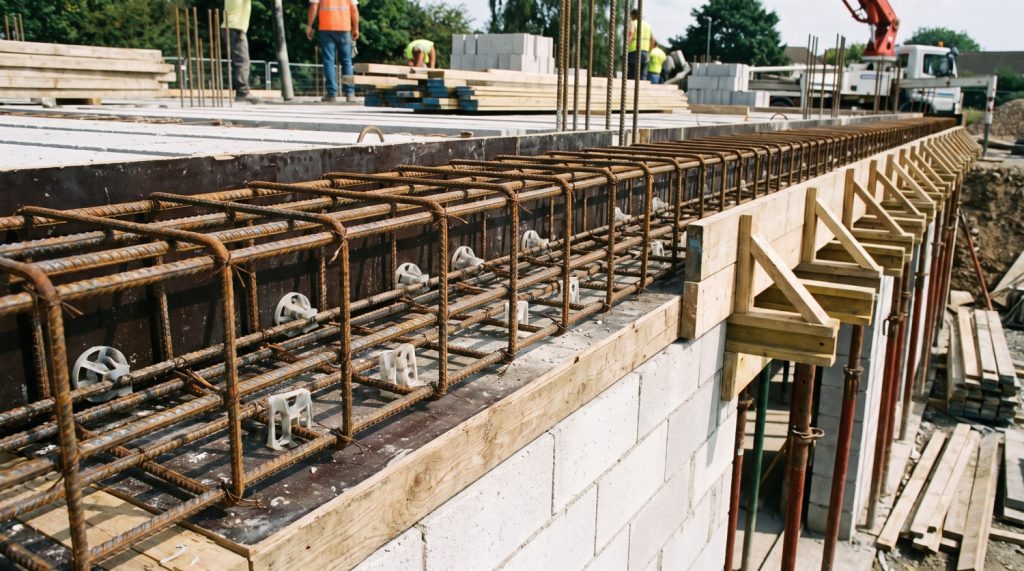

Оскільки робоча висота бетону мала, арматурний каркас прихованого прогону в’яжеться з високою щільністю.
- Нижній силовий пояс (розтягнута зона): Укладається від 6 до 10 стержнів періодичного профілю діаметром 16–20 мм (клас А500С). Відстань між стержнями повинна бути не менше 30 мм для вільного проходження щебню фракції 5–20 мм.
- Верхній пояс (стиснута зона): Укладаються 4–6 стержнів діаметром 12–14 мм.
- Поперечне армування (посилені хомути): Для запобігання похилим тріщинам від сколювання бетону біля опор встановлюються замкнуті хомути з арматури діаметром 8 мм із частим кроком 75–100 мм на відстані 1/4 прольоту від кожної опори. У центральній частині крок збільшують до 150–200 мм.
3. Спирання на стіни та зв’язка з плитою
- Глибина спирання: Прихований прогон передає зосереджене навантаження, тому глибина його заробки в несучу стіну повинна становити не менше 250–300 мм.
- Розподільча подушка: Під опорні кінці прихованого прогону на стінах із газобетону чи керамоблоку обов’язково заливається локальна монолітна подушка або армований розподільчий пояс із повнотілої цегли.
- Заливка моноліту: Прихований прогон заливається бетоном суворо одночасно з плитою перекриття (клас бетону не нижче B25 / М350). Утворення холодного шва бетонування між прогоном та плитою категорично недопустиме!
4. Чек-лист майстра при монтажі

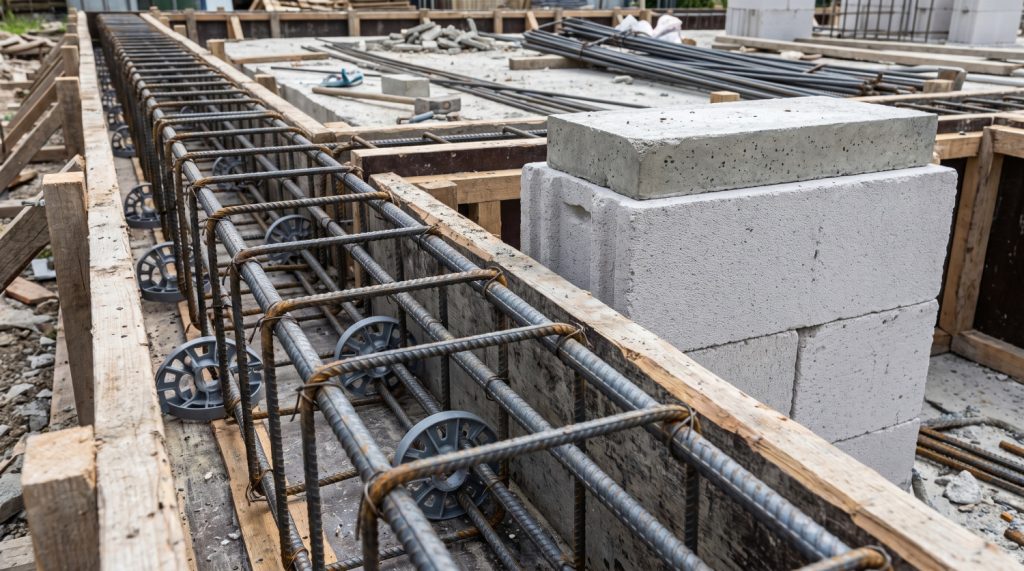

- Пластикові фіксатори (захисний шар): Для нижнього ряду арматури обов’язково використовуються жорсткі пластикові фіксатори («стільчики») висотою 25–30 мм. Арматура, що лежить на опалубці, миттєво піддається корозії та втрачає несучу здатність.
- Строгий контроль опалубки: Під прихованим прогоном телескопічні стійки опалубки ставляться з кроком не більше 40–50 см, з обов’язковим встановленням розвантажувальних ригелів (двотаврових балок DOKA/PERI).
