Перекриття широких віконних, дверних та ворітних прорізів у кам’яних будинках (з газобетону, керамоблоків або цегли) вимагає суворого дотримання розрахунків на згин та зсув. Помилки при влаштуванні монолітних перемичок та силових прогонів призводять до утворення косих тріщин над вікнами, прогину надпрорізної кладки, а також до промерзання стін через суцільні містки холоду.
1. Фізика вузла: розрахунок довжини опирання на стіни
Монолітна перемичка сприймає навантаження від власної ваги, кладки над нею, а в багатьох випадках — і від плит перекриття (несучі перемички та прогони).
- Мінімальна довжина опирання (L_оп):
- Ненесучі перемички (сприймають вагу лише кладки над собою): довжина опирання на стіну становить не менше 200–250 мм з кожного боку.
- Несучі перемички та прогони (на які спираються плити перекриття або балки даху): довжина опирання становить не менше 350–500 мм.
- Розподільчі подушки (розвантажувальні пояси): При опиранні важких монолітних перемичок або прогонів на крихкі матеріали (газобетон D400–D500 чи поризовану кераміку) під торцями перемички обов’язково влаштовується армована армоподушка з посиленого бетону або повнотілої цегли. Без неї виникає точкове продавлювання блоку.
2. Армування монолітного силового каркаса
Схема армування залежить від типу навантаження, але має загальні залізобетонні правила:
- Нижня арматура (зоно розтягу): Сприймає основне навантаження на згин. Застосовується робоча арматура періодичного профілю класу А500С/А400 діаметром 12–16 мм (не менше 2–4 стержнів у нижній зоні).
- Верхня арматура (конструктивна): Двох стержнів d10–12 мм достатньо для формування просторового каркаса.
- Поперечне армування (хомути): Хомути з гладкої або ребристої арматури d6–d8 мм встановлюються з кроком 100–150 мм у зоні опирання (де діють максимальні зрізаючі зусилля) та 200–250 мм у центрі прольоту.
- Захисний шар бетону: Відстань від арматури до зовнішньої грані бетону повинна становити не менше 25–30 мм для захисту від корозії.
3. Ліквідація містків холоду: використання U-блоків та вкладишів з ЕППС
Бетон має високий коефіцієнт теплопровідності (1.7–2.0 Вт/(м·K)), тому монолітна перемичка бз утеплення виступає потужним містком холоду, на якому всерефективні рішення для ліквідації містків холоду:

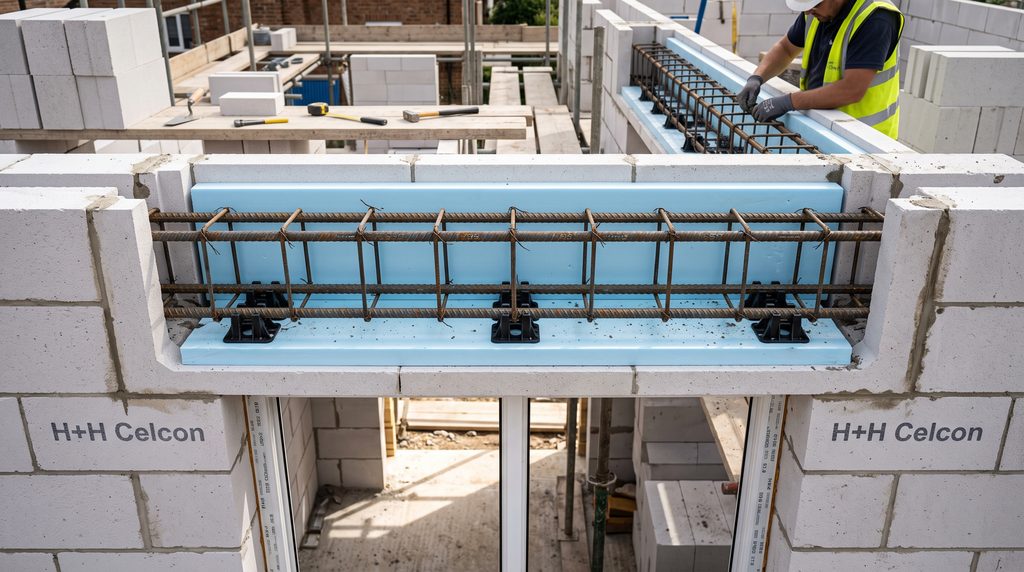

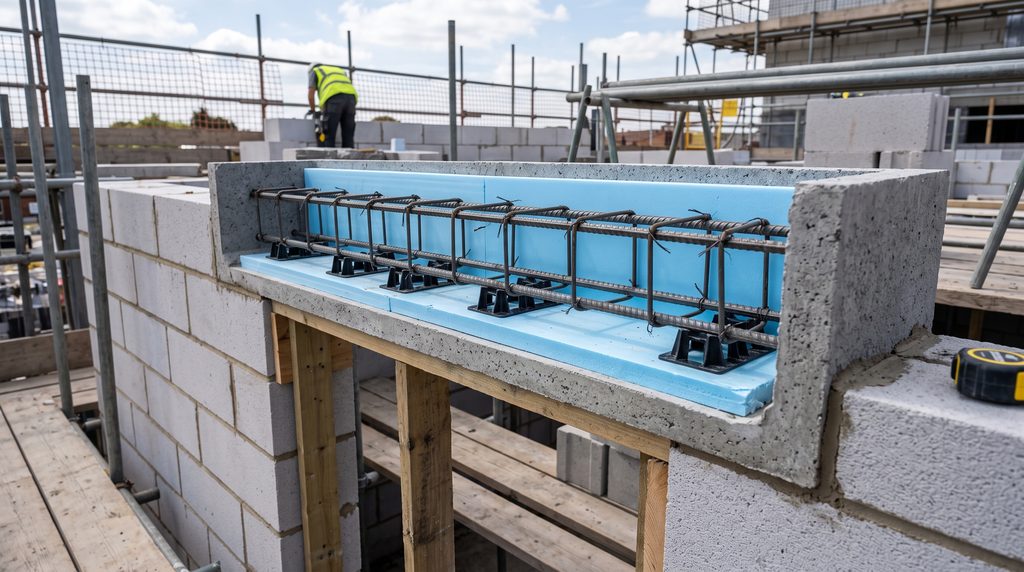

Застосування добірних U-блоків (для газобетону/керамоблоку): U-блок виконує роль незнімної опалубки. Всередину блоку до зовнішньої стінки обов’язково вкладається лист екструдованого пінополістиролу (ЕППС) завтовшки 50–100 мм, і лише після цього встановлюється армокаркас та заливається бетон.
- Складена опалубка зі зміщенням: При заливці у звичайну дерев’яну опалубку внутрішня частина перемички робиться вужчою за товщину стіни на 50–100 мм, куди перед бетонуванням вкладається плита ЕППС/фасадного базальтового утеплителя.
4. Чек-лист майстра при заливці перемичок та прогонів
- Трамбування та вібрування бетону: Залитий бетон класу не нижче В20 (М250) обов’язково ущільнюється глибинним вібратором. Наявність раковин та пустот біля нижньої робочої арматури категорично недопустима.
- Контроль витримування опалубки: Нижній щит опалубки та тимчасові підпірні стійки (домкрати) під центром прольоту дозволяється знімати лише після досягнення бетоном не менше 70% проектної міцності (не раніше ніж через 14–21 день).
- Фіксатори захисного шару («стільчики»): Армокаркас укладається виключно на пластикові фіксатори, щоб забезпечити точний захисний шар бетону з усіх боків.
