Вузол виходу димохідних труб та вентиляційних шахт через покрівельний пиріг (кроквяну систему, супердифузійну мембрану, обрешітку та покрівельне покриття) належить до категорії підвищеного ризику. Некоректне виконання примикань або ігнорування протипожежних розстінок призводить до протікання зливової води всередину утеплителя, гниття крокв та виникнення пожежонебезпечних ситуацій при перегріві димоходу.
1. Фізика вузла: протипожежні відстані та відсічка утеплителя
При проходженні димоходу через горючі конструкції даху (дерев’яні крокви, ригелі, паро- та гідроізоляційні плівки, базальтовий утеплитель) необхідно суворо дотримуватися вимог ДБН В.2.5-67:2013:
- Протипожежна розстінка (відстань до дерева):
- Для цегляних димоходів із товщиною стінки 120 мм відстань від внутрішнього димового каналу до горючих конструкцій даху повинна становити не менше 260 мм (при захисті дерева негорючими матеріалами) або 380 мм (без захисту).
- Для сендвіч-димоходів із фабричною ізоляцією (50 мм базальтової вати) відстань від зовнішньої стінки труби до дерев’яних крокв має бути не менше 250 мм.
- Протипожежний короб (прохідний вузол ППУ): Простір між димоходом і крокви заповнюється виключно негорючою базальтовою ватою високої щільності (90–120 кг/м³) або суперсілом (силікатом кальцію). Використання звичайних монтажних пінополіуретанів категорично заборонено!
2. Гідроізоляційна контурна відсічка супердифузійної мембрани
Найпоширеніша помилка — просто прорізати покрівельну гідроізоляційну плівку хрест-навхрест і залишити її краї притиснутими до гарячої труби.
Покроковий алгоритм герметизації плівкового контуру:
- Вирізання та заворочування: Мембрана надрізається конвертом, її краї підгортаються вгору на стінки димоходу/шахти на 100–150 мм.
- Фіксація та герметизація: Краї плівки приклеюються до цегляної або металевої поверхні спеціальною спеціалізованою двосторонньою бутил-каучуковою або акриловою стрічкою (типу Delta-Multi-Band / Krotoll).
- Водовідвідний жолоб: Вище димоходу за течією схилу обов’язково монтується капельникова пластина (водовідвідний жолоб із оцинкованої сталі) під кутом, яка відводить можливий конденсат, що стікає по мембрані, у сусідній міжкроквяний проліт.

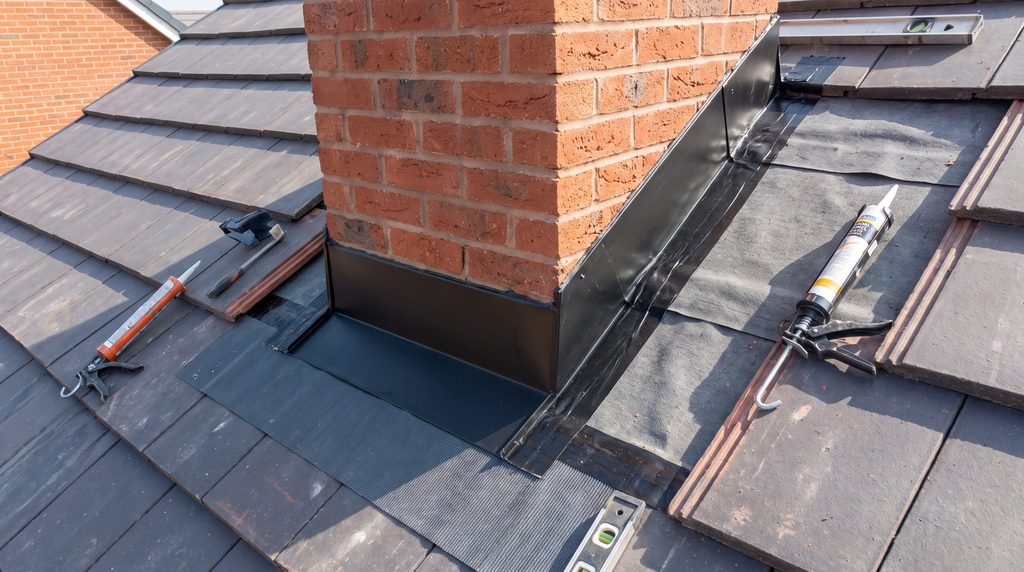

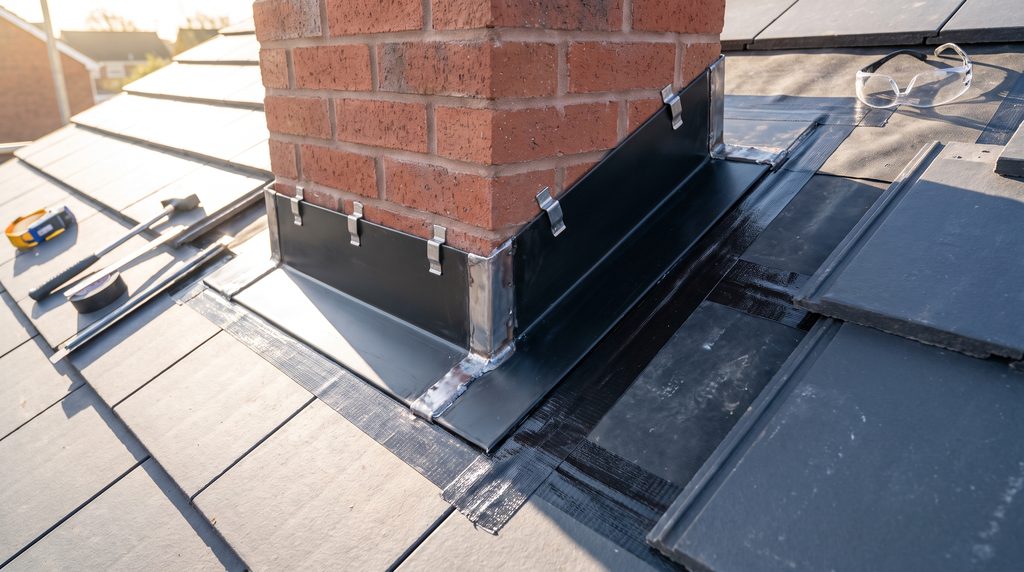

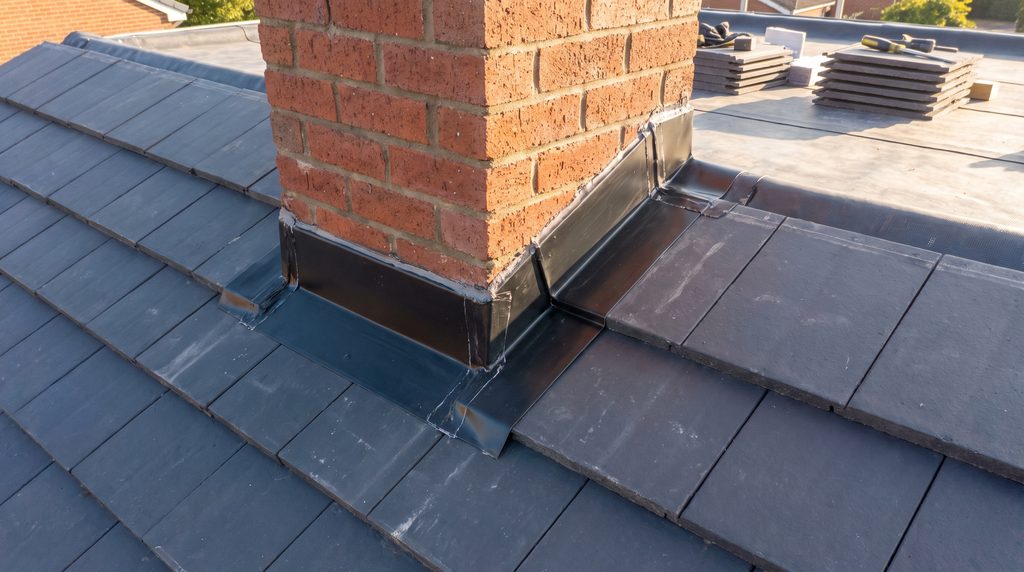

3. Облаштування зовнішнього фартуха (окладу) примикання
Для захисту від зовнішніх атмосферних опадів застосовується двошарова система примикання з верхніх і нижніх планок.
- Нижній фартух (прихований): Заводиться під покрівельний матеріал (металочерепицю, профнастил або бітумну черепицю) і направляє воду на схил.
- Штраблення стінок димоходу: Верхній край верхнього планки примикання заводиться у заздалегідь прорізану в цеглі штрабу (глибиною 15–20 мм), яка заповнюється спеціальним покрівельним поліуретановим або силіконовим герметиком, стійким до УФ-випромінювання та температурних перепадів.
- Гнучкі гофровані оклади (Master Flash / силіконові ущільнювачі): Для круглих сендвіч-труб застосовують оклади з термостійкої EPDM-гуми або силікону з гнучкою алюмінієвою станиною, яка приймає форму будь-якого рельєфу покрівлі.
4. Чек-лист майстра при влаштуванні покрівельного проходу
- Відсутність стиків усередині проходу: Усередині товщі покрівельного пирога та прохідного короба категорично заборонено розташовувати стики елементів сендвіч-труби. Стик повинен знаходитися нижче або вище перекриття/покрівлі не менше ніж на 300 мм.
- Висота димоходу над покрівлею: При віддаленості димоходу від коника даху до 1.5 м висота труби повинна бути не менше ніж на 500 мм вищою за коник.
- Аератори та вентиляція: Навколо суцільних широких вентиляційних шахт забезпечується вільний прохід повітря в підпокрівельному вентиляційному зазорі за допомогою встановлення додаткових покрівельних аераторів.
