Сучасний камін із чавунною або сталевою топкою, шамотною футеровкою, важким акумуляційним коробом або облицюванням із мармуру може мати сумарну вагу від 600 кг до 1.5–2 тон. Спроба встановити такий комплекс безпосередньо на звичайну плаваючу стяжку по утеплителю (ЕППС) або без розрахунку несучої спроможності плити перекриття призводить до продавлювання теплоізоляції, розтріскування чистового покриття, прогину плит та утворення небезпечних щілин у димохідному каналі.
1. Розрахунок граничного навантаження на перекриття та стяжку
Перед проектуванням каміна необхідно чітко розмежувати тип конструкції підлоги в зоні монтажу:
- Нормативне навантаження плит перекриття: Стандартні залізобетонні пустотні плити (типу ПК / ПБ) або монолітні перекриття житлових будинків розраховані на рівномірно розподілене навантаження 400–800 кг/м². Якщо сумарна вага каміна перевищує 500 кг на площі 1 м², встановлювати його без підсилення перекриття або розподільчої рамки заборонено.
- Проблема «плаваючої стяжки»: Стандартна цементно-піщана стяжка завтовшки 50–70 мм, укладена по шару екструдованого пінополістиролу (ЕППС) чи мінеральної вати, розрахована на локальне навантаження не більше 150–200 кг/м². Важкий камін просто роздавить м’який шар ізоляції під собою.
2. Влаштування локального фундаменту під камін у пирозі підлоги
Щоб передати навантаження безпосередньо на несучу плиту або ґрунтову основу (у випадку підлоги по ґрунту), у місці монтажу каміна застосовують роздільне бетонування.
Покроковий алгоритм розв’язки стяжки:
- Виключення утеплителя: У зоні проекції каміна (з запасом 10–15 см по периметру) категорично заборонено укладати пінополістирол або мінеральну вату.

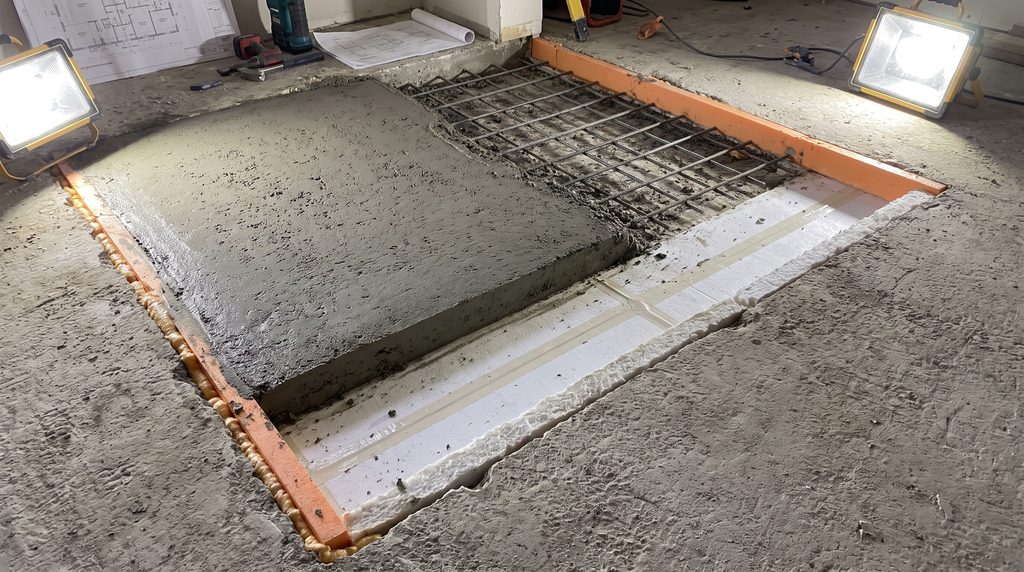

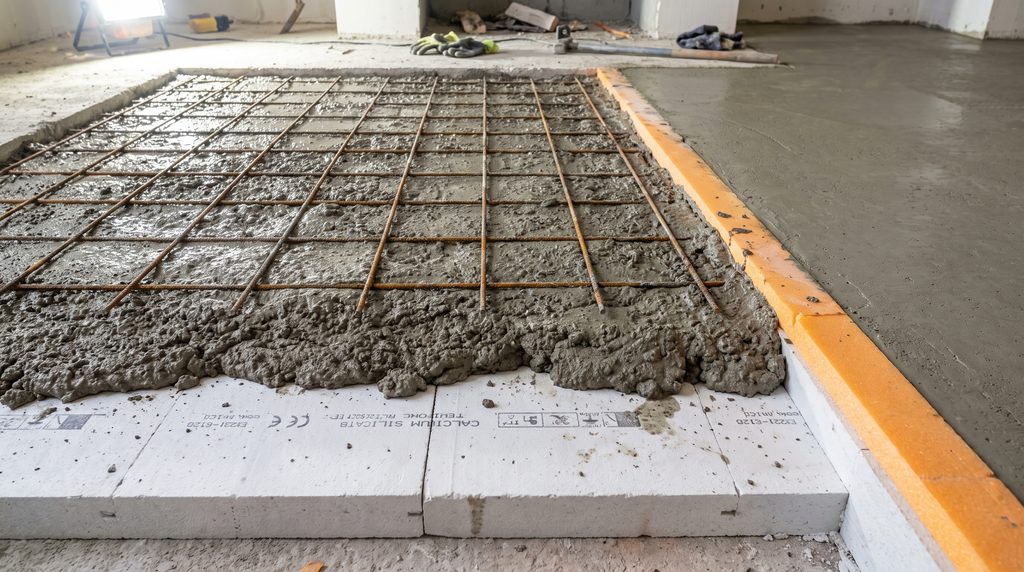

- Заливка суцільного бетонного подіуму: На несучу плиту або ущільнену щебенево-піщану підготовку заливається монолітний бетонний тумба-подіум із бетону класу В20/В25 (М250/М350), армований сіткою з арматури d10–12 мм із чарункою 100 * 100 мм.
- Деформаційний шов: Монолітний подіум каміна обов’язково відокремлюється від загальної плаваючої стяжки кімнати демпферною стрічкою завтовшки 10 мм із демпферного поліетилену. Це унеможливлює передачу температурних розширень та усадочних деформацій на чистову підлогу вітальні.
3. Теплоізоляційній розрив під подіумом (протипожежний захист)

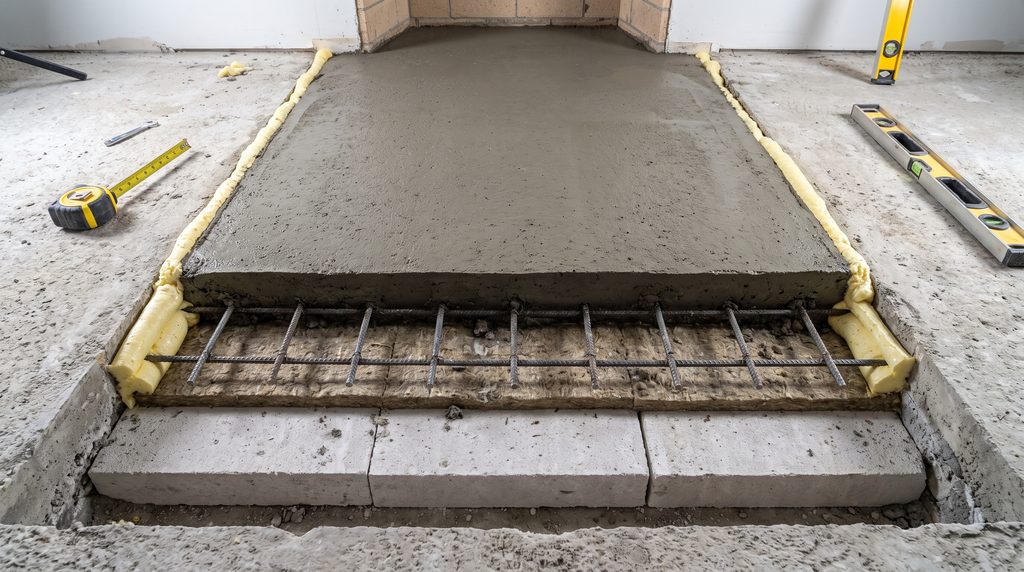

Хоча під подіум не кладуть горючий або деформований утеплитель, сам подіум не повинен ставати масивним містком холоду (якщо камін монтується на підлозі по ґрунту або над неізольованим підвалом).
4. Чек-лист майстра при підготовці основи під камін
- Перевірка горизонтальності: Поверхня підготовленого бетонного подіуму повинна мати відхилення за рівнем не більше 2 мм на 1 м довжини. Будь-який перекіс основи призведе до перекосу рами топки та заклинювання підйомного механізму дверцят (гільйотини).
- Гідроізоляційна відсічка: Під бетонний подіум обов’язково укладається 2 шари бітумно-полімерної або синтетичної гідроізоляції для захисту від капілярного підйому вологи з фундаменту.
- Запас міцності на акумуляційне облицювання: Якщо надалі планується монтаж важкого акумуляційного коробу з шамотних плит чи талькомагнезиту, розрахунок міцності подіуму робиться з коефіцієнтом запасу K_зап = 1.5.
