Наскрізні каміни тунельного типу (з двома протилежними скляними дверцятами) слугують ефективним архітектурним зонувальним елементом між двома приміщеннями (наприклад, між вітальнею та їдальнею). Проте монтаж такого каміна є однією з найскладніших інженерних задач у камінній справі. Головні ризики — димлення в одну з кімнат при одночасному відкритті двох дверцят через порушення аеродинамічного тиску, а також передача колосального термічного розширення токи на несучу міжкімнатну стіну.
1. Аеродинаміка двох дверцят та розрахунок тиску повітря
- Ефект «зворотного протягу»: Якщо відкрити обидва скла тунельної топки одночасно, камін втрачає внутрішню тягу. Повітря з кімнати з вищим барометричним тиском (або працюючою витяжкою) почне продувати топку наскрізь у сусіднє приміщення, викидаючи дим і сажу.
- Блокувальний механізм (Interlock): У сучасних інженерних тунельних топках застосовується механічне або електронне блокування, яке дозволяє повноцінно відкривати (піднімати гильотинне скло) лише з одного боку (для закладання дров), тоді як друге скло слугує суто оглядовим вікном і відкривається лише в режимі обслуговування/миття.
2. Вузол вбудовування в стіну та розрахунок деформаційного зазору
Заборонено монтувати тунельну топку жорстко в отвір цегляної або бетонної стіни. Під час інтенсивного горіння сталевий або чавунний корпус топки розширюється на 3–5 мм по ширині та глибині.
Конструктивна схема вузла:
- Несучий перекриваючий ригель / перемичка: Над камінним отвором у стіні монтується залізобетонна або сталева перемичка (швелер/кутник), яка приймає на себе повну вагу верхньої частини стіни.
- Компенсаційний зазор (100 мм): Між металевим корпусом топки та стінками отвору по периметру залишається деформаційний простір завтовшки не менше 80–100 мм, який заповнюється плитами із силікату кальцію (Skamol / Silca завтовшки 50 мм) та базальтовим картоном.
3. Организація припливу зовнішнього повітря (External Air Intake)
Для тунельних топок потужністю 12–18 кВт заборонено забирати повітря для горіння з приміщення.
- Припливний канал (діаметром 125–150 мм): Підводиться герметичною гофрованою трубою з нержавіючої сталі безпосередньо під паливник з вулиці або з технічного підвалу, оснащуючись автоматичною повітряною дросельною заслінкою з датчиком температури.
4. Чек-лист майстра при монтажі тунельного каміна
- Подвійні конвекційні решітки: Оскільки камін працює на два приміщення, конвекційні вихідні решітки розраховуються і монтуються симетрично в обох кімнатах над декомпресійною камерою.

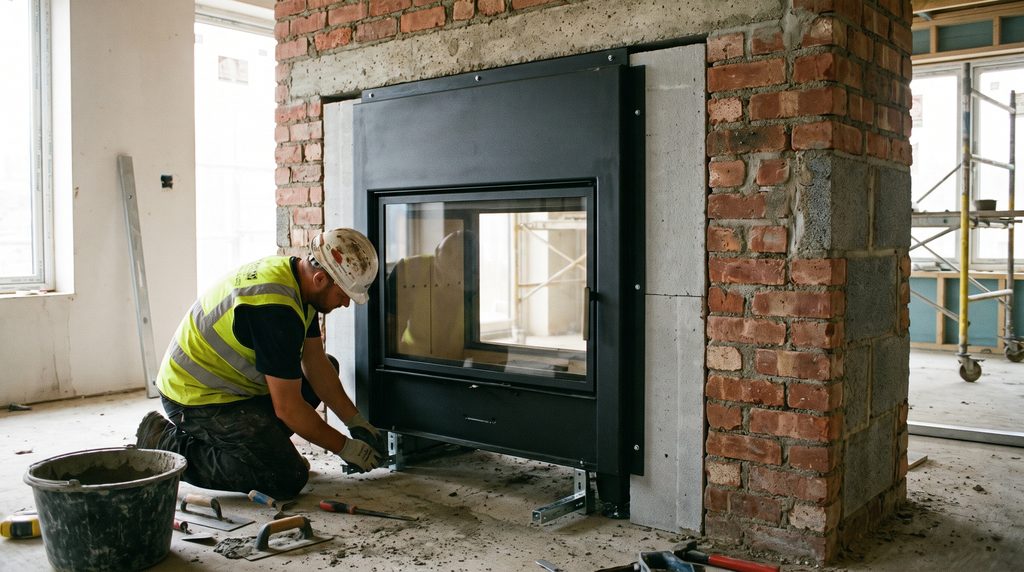

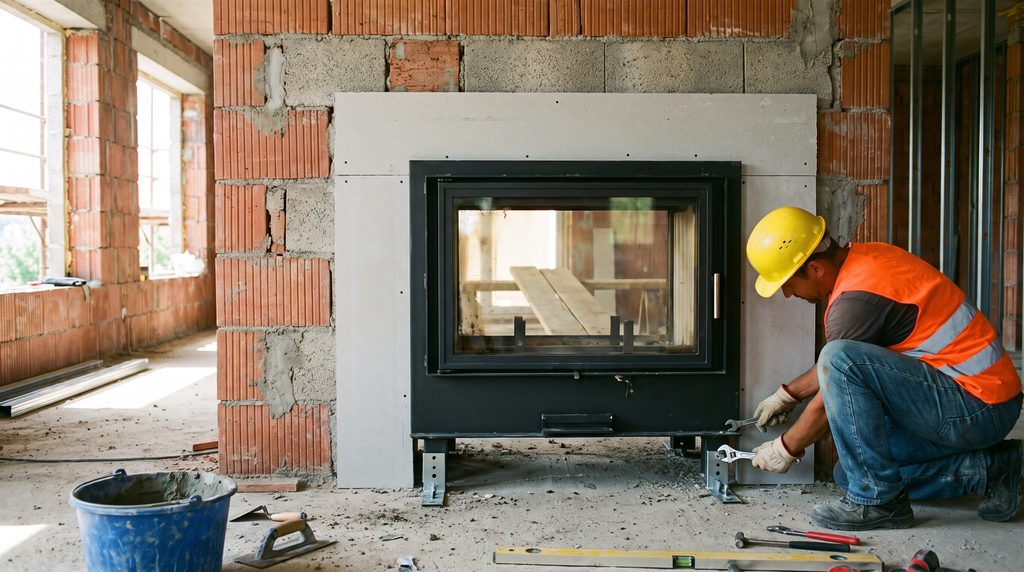

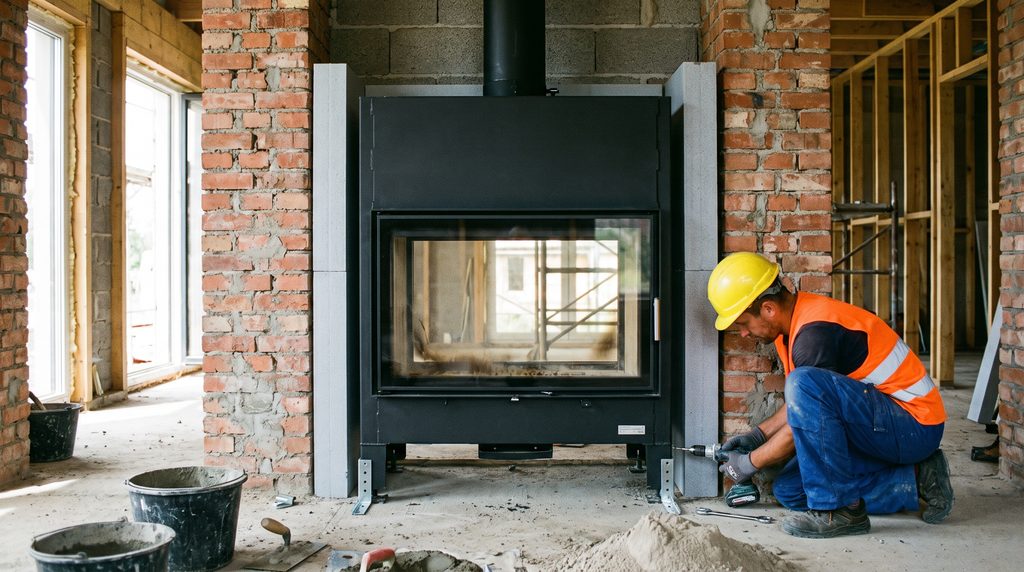

- Регульовані опорні ніжки: Наскрізна топка виставляється за двома точними лазерними рівнями на гвинтових ніжках із гумовими віброгасячими підкладками.
- Нержавіючий димохід-трійник: Підключення до стаціонарного димаря виконується через термостійкий компенсаційний патрубок із нержавіючої сталі AISI 316 завтовшки 1 мм.
