Конвекційна камера каміна з плит силікату кальцію: приплив повітря з вулиці, розрахунок площі решіток та теплоізоляція задньої стіни

Сучасна закрита камінна топка працює як потужний теплообмінник: холодне повітря приміщення заходить під топку, нагрівається від чавунних або сталевих ребер корпусу і виходить у кімнату через верхні вентиляційні решітки. Поширені помилки початківців — використання для короба звичайного гіпсокартону з мінеральною ватою (чистий базальтовий пил потрапляє в повітря кімнати), зауження перерізу вентиляційних решіток (що призводить до перегріву й деформації топки) або відсутність прямого припливу повітря для горіння з вулиці.

1. Фізика конвекційної камери та термоізоляція силікатом кальцію

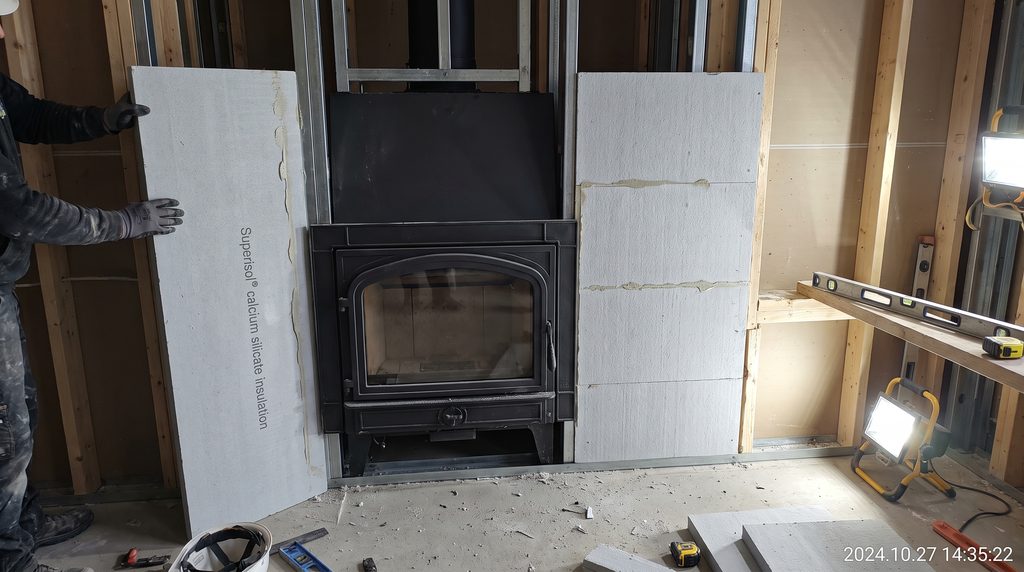

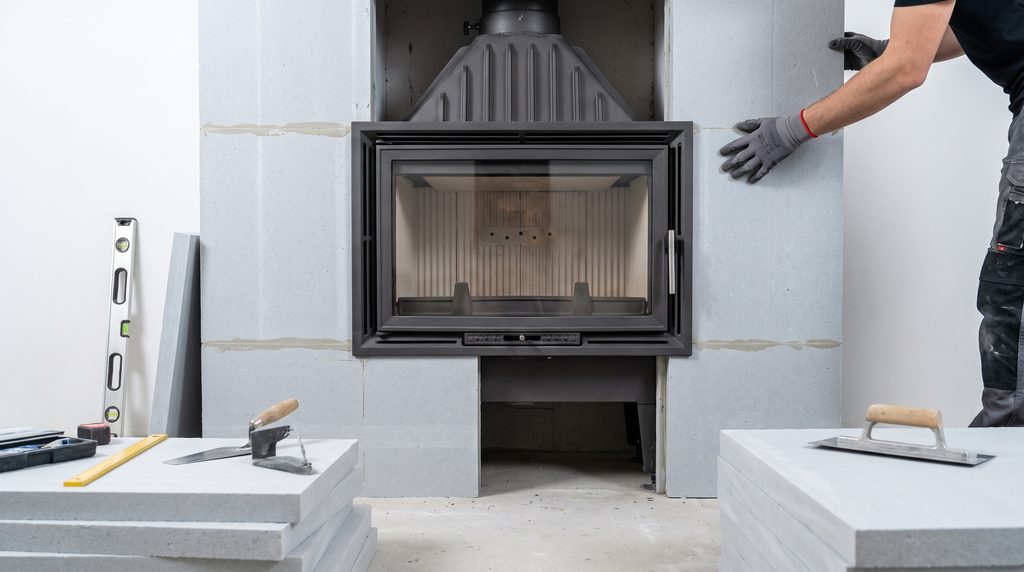

Для зведення теплоізоляційного короба каміна застосовують високотехнологічні екологічні плити з силікату кальцію (Superisol / Skamol / Promat) завтовшки 30–50 мм.

  • Властивості матеріалу: Силікат кальцію — це негорючий (A1), надлегкий та міцний матеріал з граничною робочою температурою до +1000 градусів C та вкрай низькою теплопровідністю (близько 0.06 Вт/(м·K) при +200 градусів C). Вона виконує одночасно дві функції: конструктивного самонесучого каркаса та ефективної теплоізоляції.
  • Захист задньої стіни: Задня стіна будинку (особливо якщо вона виконана з горючих матеріалів або містить внутрішню інженерну розводку) обов’язково облицьовується плитами силікату кальцію з повітряним зазором 20–30 мм між стіною та ізоляцією.

2. Організація припливу зовнішнього повітря для горіння (Air Intake)

Сучасні герметичні будинки з металопластиковими вікнами та примусовою витяжною вентиляцією не можуть забезпечити камін необхідним об’ємом кисню за рахунок внутрішнього повітря кімнати (для згоряння 1 кг дров потрібно близько 10–12 м³ повітря).

Покроковий алгоритм влаштування зовнішнього припливу:
  1. Підведення каналу: Під плитою підлоги або у товщі стяжки прокладається пластиковий або оцинкований повітропровід d100–125 мм з виводом на вулицю.
  2. Дросельна заслінка: На каналі обов’язково встановлюється герметичний поворотний дросель (шибер) із силіконовим ущільнювачем, який перекриває приплив холодного повітря з вулиці, коли камін не розпалений.

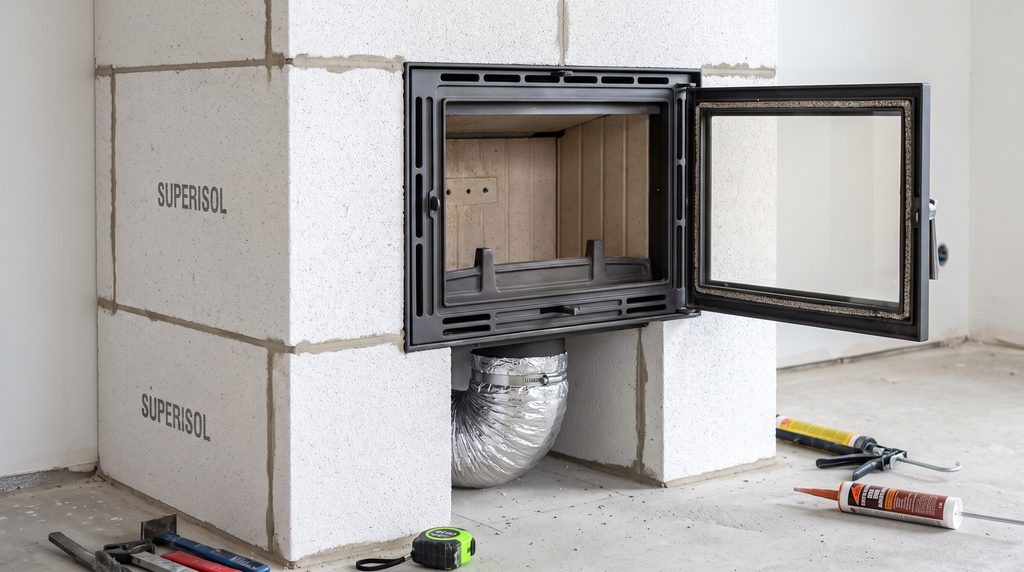

  3. Пряме підключення до топки: Канал приєднується безпосередньо до нижнього патрубка припливу повітря (Air Intake) камінної топки.

3. Розрахунок вільного перерізу конвекційних решіток

Недостатній розмір вентиляційних отворів викликає «тепловий затор» всередині короба, що призводить до тріскання скла топки та прогорання внутрішніх шамотних астероїдів/дефлекторів.

  • Площа нижньої (вхідної) решітки: Розраховується за паспортом топки і становить зазвичай не менше 500–700 см² вільного перерізу (Net Free Area).
  • Площа верхньої (вихідної) решітки: Повинна бути на 15–20% більшою за вхідну (близько 600–900 см²), оскільки нагріте повітря розширюється в об’ємі.
  • Декомпресійна камера (відсічка): У верхній частині короба, на відстані 300–400 мм від стелі приміщення, влаштовується горизонтальна відсічна полиця з плит силікату кальцію із двома додатковими декомпресійними решітками для захисту стелі від перегріву.

4. Чек-лист майстра при монтажі камінного короба

  • Використання термостійкого клею та саморізів: Плити силікату кальцію монтуються між собою за допомогою спеціального високотемпературного клею (Insoglue / Skamol Glue) та фіксуються фосфатованими саморізами по дереву з кроком 200–250 мм.
  • Грунтовка внутрішніх поверхонь: Всі внутрішні поверхні плит силікату кальцію перед закриттям короба обов’язково обробляються високотемпературною силікатною ґрунтовкою (Skamol Primer) для повного знепилення.
  • Гнучкий термостійкий шов: Між фасадною рамкою камінної топки та силікат-кальцієвою плитою короба залишається зазор 5–10 мм, який заповнюється термостійким керамічним шнуром (топка розширюється при нагріві і не повинна тиснути на короб).
