Гарно облаштоване подвір’я — це не лише рівна бруківка, доглянутий газон і декоративні насадження. Насамперед це територія, на якій після сильного дощу не утворюються калюжі, вода не затікає до гаража, не підмиває доріжки та не накопичується біля фундаменту будинку.
Неправильно організоване водовідведення може призвести до просідання покриття, розмивання ґрунту, підтоплення підвалу й поступового руйнування будівельних конструкцій.
Найпоширеніша помилка — починати благоустрій із укладання бруківки, не визначивши, куди відводитиметься дощова вода.
Розглянемо, як правильно спланувати водовідведення на приватному подвір’ї, сформувати ухили, вибрати дощоприймальні лотки та уникнути дорогих помилок.
1. Поверхневе водовідведення та дренаж: у чому різниця?
Ці два поняття часто плутають, хоча вони виконують різні завдання.
Поверхневе водовідведення призначене для збирання дощової й талої води, яка стікає з покрівлі, бруківки, бетонних майданчиків та інших поверхонь.
До такої системи належать:
- водостічні труби з покрівлі;
- дощоприймачі;
- водовідвідні лотки;
- закриті трубопроводи;
- ревізійні та збірні колодязі;
- споруди для накопичення, очищення або відведення води.
Підземний дренаж застосовують для відведення надлишкової води з ґрунту. Зазвичай він складається з перфорованих труб, фільтрувальних матеріалів і відповідних колодязів.
Важливо розуміти: дренажна труба не повинна автоматично замінювати дощову каналізацію.
Якщо спрямувати значний потік води з покрівлі безпосередньо в перфорований дренаж біля фундаменту, можна отримати протилежний результат — додаткове зволоження ґрунту поблизу будинку.
Практична порада: спочатку організуйте відведення поверхневої води. Потребу в підземному дренажі визначайте окремо за умовами ділянки.
2. Планування водовідведення: з чого почати?
Перед початком земляних робіт необхідно виконати хоча б спрощену схему вертикального планування подвір’я.
На ній потрібно позначити будинок, гараж, господарські споруди, доріжки, майданчики, зелені зони та місця можливого скупчення води.
Особливо важливо визначити:
Найвищі й найнижчі точки ділянки. Вони показують природний напрямок руху води.
Рівні порогів. Вхідні двері, гаражні ворота та виходи на терасу повинні бути захищені від потрапляння поверхневої води.
Місця водостічних труб. Вода з покрівлі має потрапляти в організовану систему відведення, а не розтікатися біля фундаменту.
Точку скидання або накопичення води. Це може бути дозволене підключення до зливової мережі, спеціально спроєктована інфільтраційна споруда або накопичувальна ємність.
Не можна просто прокласти трубу до межі ділянки та скидати воду сусідам чи на дорогу без відповідних правових і технічних підстав.
Для вимірювання висот найзручніше використовувати лазерний нівелір із рейкою. На невеликій ділянці також можна застосовувати водяний рівень.
3. Який ухил повинен мати майданчик із бруківки?
Ухил — один із головних чинників ефективного поверхневого водовідведення.
Якщо покриття зробити абсолютно горизонтальним, навіть незначні нерівності можуть спричиняти утворення калюж.
Для звичайних відкритих майданчиків із бруківки практичним орієнтиром часто є ухил 1,5–2%.
Це означає, що на кожному метрі горизонтальної відстані поверхня знижується на 15–20 мм.
Наприклад, якщо ширина майданчика становить 5 м, а запроєктований ухил — 2%, різниця висот дорівнюватиме:
5 × 0,02 = 0,10 м, або 100 мм.
Отже, дальній край майданчика повинен бути нижчим на 10 см від початкового рівня.
Ухил розраховують за формулою:
i = (Δh / L) × 100%, де:
i — ухил у відсотках;
Δh — різниця висот;
L — горизонтальна відстань.
Водночас ухил не можна вибирати лише за зручністю водовідведення. Для пішохідних маршрутів, безбар’єрного доступу, сходів і автомобільних майданчиків потрібно враховувати функціональні та нормативні вимоги.
Головне правило: вода повинна рухатися від будівель до запроєктованих місць збору, а не навпаки.
4. Односхилі, двосхилі та комбіновані майданчики
Існує кілька способів формування поверхні подвір’я.
Односхила поверхня. Увесь майданчик має ухил в одному напрямку. Це просте рішення для невеликих терас, доріжок і майданчиків правильної форми.
Двосхила поверхня. Вода рухається у два протилежні боки. Таку схему іноді застосовують на широких доріжках або проїздах.
Поверхня зі збором води в лоток. Два ухили спрямовують воду до центрального чи бокового водоприймального каналу.
Комбінована схема. На складних ділянках із кількома будівлями та різними відмітками використовують декілька водозбірних зон.
Не слід намагатися спрямувати всю воду великого подвір’я в одну точку без перевірки пропускної здатності водоприймального обладнання.
5. Дощоприймальні лотки: які бувають і де їх встановлювати?
Лінійний водовідвідний лоток — це канал, який збирає воду вздовж певної лінії.
Його встановлюють у місцях, де потрібно перехопити потік води, наприклад перед гаражними воротами, поперек проїзду або вздовж нижнього краю мощеного майданчика.
Пластикові лотки
Відносно легкі, зручні в монтажі, не піддаються корозії. Підходять для багатьох приватних подвір’їв, якщо їхня конструкція та клас навантаження відповідають умовам використання.
Полімербетонні лотки
Мають високу міцність і невелику водопроникність матеріалу. Часто використовуються на майданчиках із підвищеними вимогами до механічної стійкості.
Бетонні лотки
Міцні, але зазвичай важчі. Потребують правильно підготовленої основи та якісного монтажу стиків.
Як вибрати навантажувальний клас?
Для водовідвідних каналів застосовують класи навантаження, зокрема A15, B125, C250 та інші.
A15 призначений для зон із невеликими навантаженнями, переважно пішохідних і велосипедних. B125 застосовують у визначених стандартом зонах, зокрема на окремих стоянках легкових автомобілів.
Але клас лотка потрібно вибирати за фактичним місцем встановлення, рухом транспорту, конструкцією виробу та умовами його монтажу.
Не варто вважати, що будь-який пластиковий лоток із решіткою придатний для проїзду автомобіля.

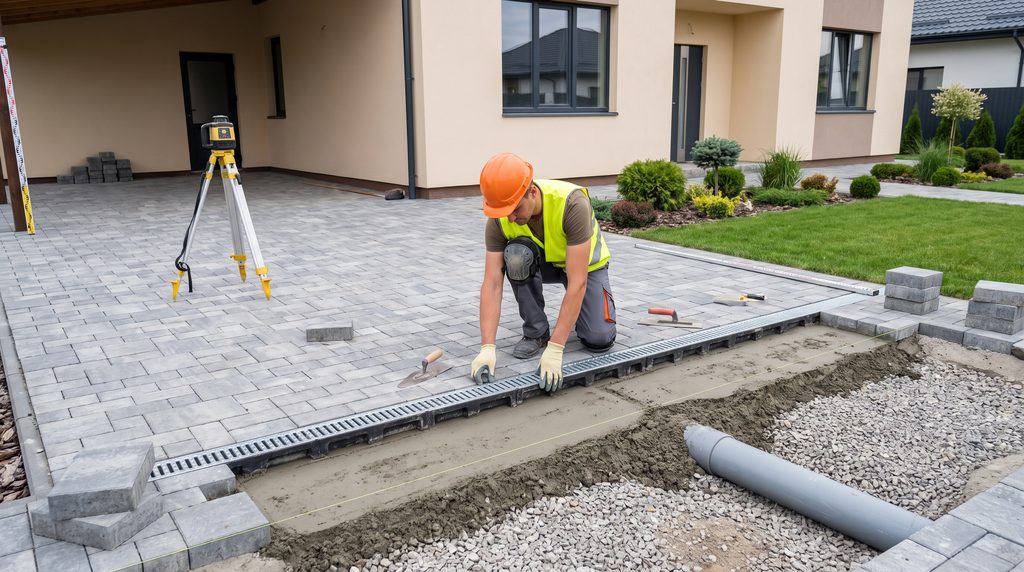

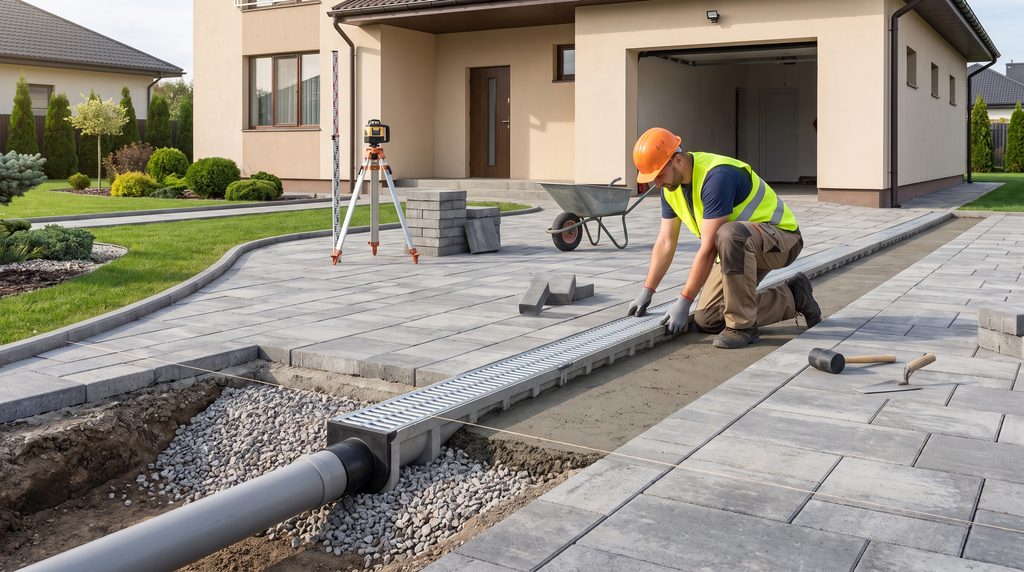

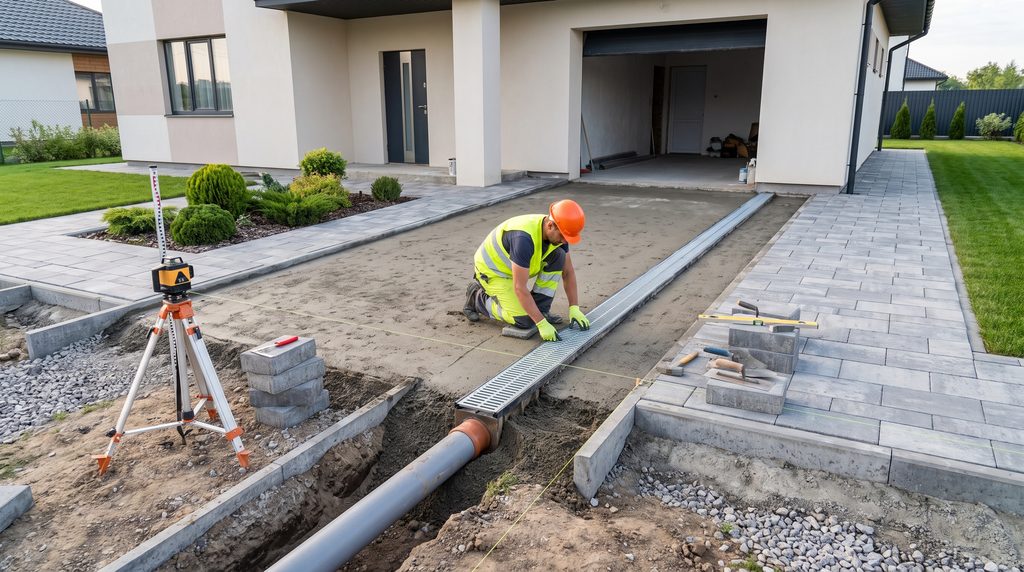

6. Технологія монтажу лінійного водовідведення
Спочатку визначають положення лотка, його висотну відмітку, напрямок стоку та місце підключення до водовідвідної труби.
Етап 1. Розмітка. За допомогою шнура та нівеліра позначають вісь лотка і рівень майбутнього покриття.
Етап 2. Земляні роботи. Викопують траншею з урахуванням габаритів каналу, товщини основи й необхідного бетонного обрамлення.
Етап 3. Підготовка основи. Влаштовують основу відповідно до монтажної схеми виробника. Для багатьох систем передбачено бетонну постіль.
Етап 4. Встановлення лотків. Елементи виставляють за висотою, з’єднують між собою та підключають до трубопроводу.
Етап 5. Бетонування й фіксація. Бічне обрамлення виконують згідно з вимогами виробника та навантажувального класу. Решітки або монтажні розпірки встановлюють у передбаченому порядку, щоб уникнути деформації каналу.
Етап 6. Примикання покриття. Бруківку підводять до лотка з необхідними монтажними проміжками. Верх решітки зазвичай розташовують трохи нижче прилеглої поверхні, якщо це передбачено конструкцією системи.
Важливо: не кожен лоток повинен мати власний ухил дна. Деякі системи розраховані на горизонтальне встановлення, інші мають конструктивний або монтажний ухил. Потрібно дотримуватися технічної документації конкретного виробу.
7. Точкові дощоприймачі: коли вони ефективніші?
Точковий дощоприймач збирає воду з локальної пониженої ділянки.
Його доцільно використовувати під водостічною трубою, у невеликій зоні збору води або в місці, де поверхневі ухили сходяться до однієї точки.
Для зручності обслуговування бажано вибирати моделі зі знімною решіткою та кошиком для сміття.
Дощоприймач необхідно встановлювати на стабільну основу, а підключений трубопровід — прокладати з розрахованим ухилом.
Якщо вода надходить із покрівлі, слід передбачити можливість очищення системи від листя, піску та іншого сміття.
8. Куди відводити зібрану воду?
Це питання потрібно вирішити ще до початку монтажу лотків.
Підключення до зливової каналізації. Можливе за наявності відповідної мережі, технічної можливості та необхідних погоджень.
Накопичувальна ємність. Дощову воду можна збирати для подальшого технічного використання, наприклад поливу декоративних рослин. Потрібно передбачити фільтрацію, перелив, обслуговування та захист системи від замерзання.
Інфільтраційна споруда. Вода поступово просочується в ґрунт через спеціально підготовлену систему. Таке рішення можливе лише за відповідної водопроникності ґрунту, рівня ґрунтових вод і безпечного розташування відносно фундаментів, колодязів та інших споруд.
Дощовий сад. Спеціально сформована озеленена зона, яка тимчасово приймає частину поверхневого стоку та сприяє його природному поглинанню. Для неї також необхідно перевірити інфільтраційну здатність ґрунту та передбачити безпечний перелив.
Не можна вважати звичайну яму, засипану щебенем, універсальним способом утилізації дощової води. На глинистих ґрунтах така яма може перетворитися на підземний резервуар, у якому вода накопичуватиметься тривалий час.
9. Приклад розрахунку об’єму дощової води
Припустимо, на подвір’ї є майданчик із бруківки розміром 6 × 8 м.
Його площа:
6 × 8 = 48 м².
Для прикладу розглянемо дощ, під час якого випало 20 мм опадів, тобто 0,02 м.
Загальний об’єм опадів на цій площі:
48 × 0,02 = 0,96 м³, або 960 літрів.
Однак не вся вода обов’язково потрапить до водовідвідної системи. Частина може затриматися в нерівностях, випаруватися або проникнути крізь шви.
Якщо умовно прийняти коефіцієнт поверхневого стоку 0,8, отримаємо:
960 × 0,8 = 768 літрів.
Отже, навіть із відносно невеликого майданчика під час одного дощу може утворитися значний об’єм стоку.
Цей розрахунок демонструє кількість води за обраний дощовий епізод. Він не визначає необхідний діаметр труб або пропускну здатність лотків.
Для проєктування дощової каналізації потрібно враховувати розрахункову інтенсивність опадів для конкретної місцевості, площу водозбору, характеристики покриття, тривалість дощу та гідравлічні параметри системи.
10. Поширені помилки під час благоустрою подвір’я
Помилка №1. Укладання бруківки без попереднього планування ухилів.
Після завершення робіт виявляється, що вода рухається до будинку або накопичується перед гаражем.
Помилка №2. Встановлення лотка без належного бетонного обрамлення.
Під дією навантажень канал може зміститися, деформуватися або пошкодитися.
Помилка №3. Відведення води з покрівлі безпосередньо під фундамент.
Це підвищує ризик зволоження ґрунту й конструкцій будівлі.
Помилка №4. Відсутність доступу для очищення труб і дощоприймачів.
Засмічення поступово зменшує пропускну здатність системи.
Помилка №5. Використання підземного дренажу замість дощової каналізації.
Перфоровані труби не призначені для безконтрольного приймання концентрованого поверхневого стоку.
Помилка №6. Відсутність запроєктованого переливу.
Під час надзвичайно сильних опадів навіть правильно розрахована система може перевантажуватися. Потрібно передбачити безпечний напрямок руху надлишкової води.
11. Як перевірити якість виконаних робіт?
Після монтажу потрібно перевірити фактичні висотні відмітки покриття, положення лотків, якість з’єднань і наявність вільного відтоку води.
До остаточного завершення благоустрою корисно провести контрольне проливання окремих ділянок водою.
Воно дозволить виявити локальні пониження, неправильні напрямки стоку та протікання з’єднань.
Однак таке випробування не замінює гідравлічного розрахунку системи на інтенсивні опади.
Також необхідно перевірити, чи можна без демонтажу покриття очистити дощоприймачі та оглянути передбачені ревізійні вузли.
Висновок
Правильне водовідведення — один із найважливіших елементів благоустрою приватного подвір’я.
Надійна система починається не з купівлі пластикових лотків чи труб, а з продуманого вертикального планування території.
Необхідно визначити напрямки руху води, сформувати правильні ухили, передбачити місця її збору та забезпечити безпечне відведення за межі захищених конструкцій.
Головне правило: спочатку проєктуємо рух води, а вже потім укладаємо бруківку, встановлюємо бордюри та облаштовуємо подвір’я.
Саме такий підхід допоможе зберегти фундамент, покриття, озеленення та уникнути дорогого ремонту в майбутньому.
