Ефективність сучасного каміна із закритою чавунною або сталевою топкою на 80% залежить від правильно змонтованого конвекційного коробу (камери) та грамотно організованого припливу повітря. Поширені помилки на майданчику — відсутність подачі повітря з вулиці, недостатній переріз вентиляційних решіток або використання небезпечних матеріалів для ізоляції коробу — призводять до випалювання кисню в кімнаті, перегріву топки та навіть ризику пожежі в міжстельовому просторі.
1. Зовнішній приплив повітря для горіння (канал КВП)
Сучасні камінні топки потужністю 10–15 кВт під час інтенсивного горіння споживають від 30 до 50 м³ повітря на годину. Якщо брати це повітря з житлової кімнати з герметичними металопластиковими вікнами, у приміщенні швидко виникне розрідження, з’явиться головний біль, а камін почне димити через зворотну тягу.
- Звідки підводити: Канал подачі повітря прокладається з вулиці, підвалу або вентильованого технічного приміщення.
- Матеріал та діаметр: Використовується гладка пластикова труба (PVC) або оцинкована гофра діаметром не менше 100–125 мм.
- Дросельна заслінка: На каналі обов’язково встановлюється герметична повітряна заслінка (дросель) із силіконовим ущільнювачем, яка дозволяє перекривати надходження холодного вулично повітря, коли камін не розпалений.
- Захист від конденсату: Повітряний канал зовні обов’язково утеплюється шаром мінеральної вати або каучукової ізоляції (10–20 мм), щоб узимку на поверхні труби не випадав конденсат.
2. Розрахунок площі конвекційних решіток (вхід і вихід)

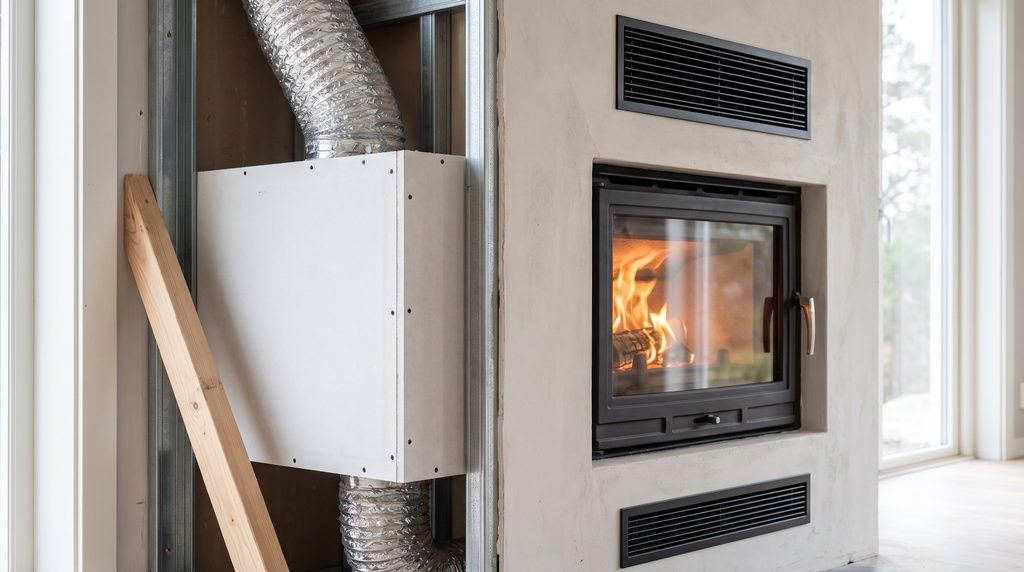

Конвекційний короб працює за принципом теплового насоса: холодне повітря з кімнати заходить через нижні решітки під топку, омиває розпечений чавунний корпус, нагрівається і виходить через верхні решітки під стелею.
- Головне правило: Площа вихідних решіток повинна бути на 20–30% більшою за площу вхідних! Якщо гаряче повітря не зможе вільно виходити, всередині коробу виникне перегрів (понад 200 граусів C), що призведе до деформації топки та деструкції ізоляції.
- Нормативна площа:
- Нижня (вхідна) решітка: не менше 500–700 см² (або за паспортом топки, зазвичай 400 см² на кожні 10 кВт потужності).
- Верхні (вихідні) решітки: не менше 700–1000 см².
- Важливо: Враховуйте «живий переріз» решітки (сітка та жалюзі перекривають до 30–40% площі рамки, тому габаритний розмір решітки має бути більшим).
3. Термоізоляція коробу та декомпресійна камера
Традиційне використання гіпсокартону з фольгованою мінеральною ватою відходить у минуле через видування мікроволокон вати через решітки у житловий простір.
Сучасні матеріали та вузли:

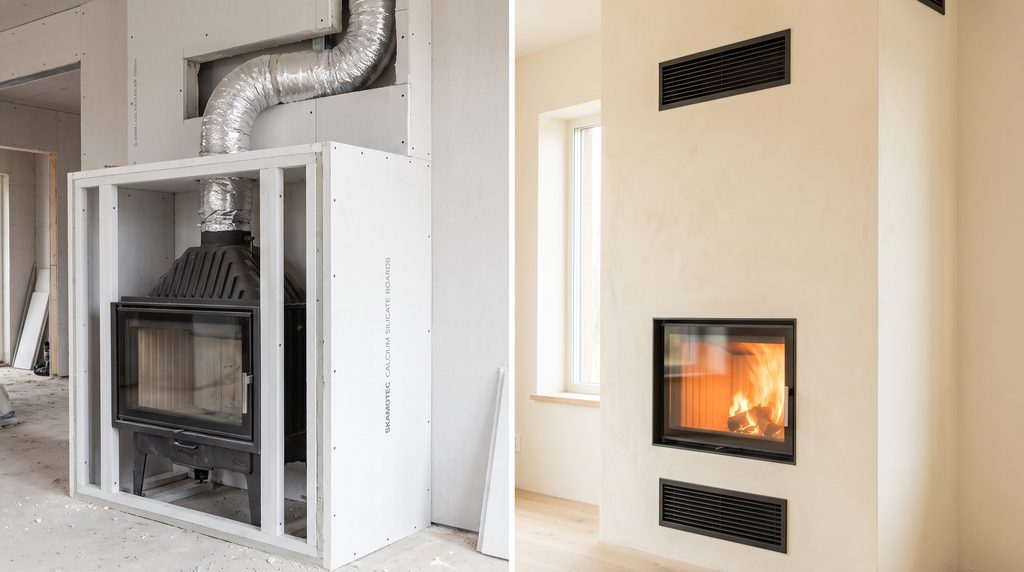

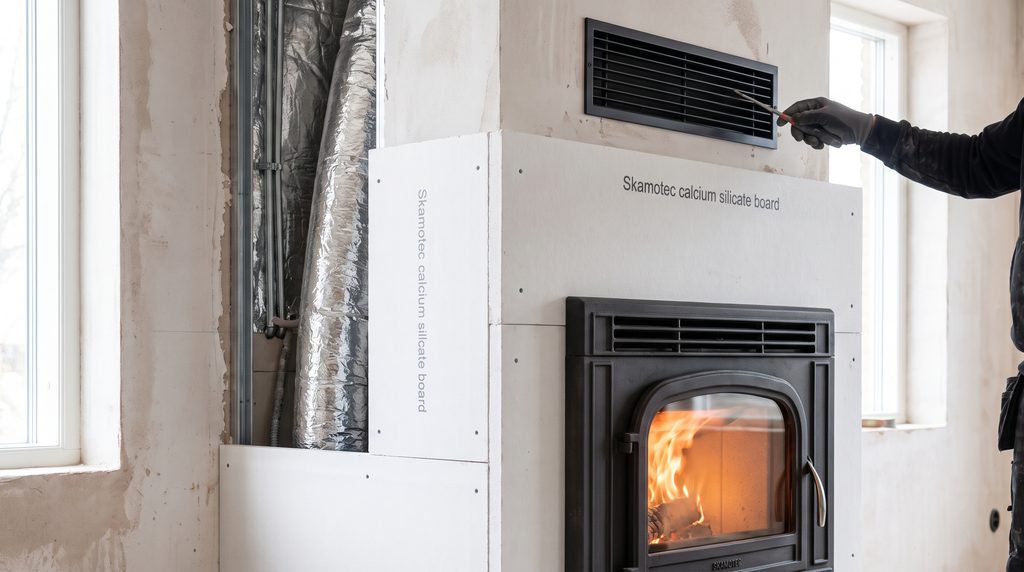

- Силікат кальцію (Superisol / Skamotec 225): Жорсткі, екологічно чисті негорючі плити (клас А1, витримують до 1000 градусів C), які одночасно виконують роль несучого каркаса та термоізолятора.
- Декомпресійна відсічка (відсічна камера): У верхній частині коробу, на відстані 20–30 см від стелі, укладається горизонтальна герметична перегородка з силікату кальцію. Вона запобігає прямому нагріванню бетонного чи дерев’яного перекриття стелі.
- Декомпресійні решітки: Для вентиляції цієї верхньої камери встановлюються дві додаткові невеликі решітки (з двох протилежних боків коробу).
4. Чек-лист майстра при монтажі та першому розпалі
- Відсутність горючих матеріалів: Перевірте, щоб усередині коробу не було дерев’яних брусків, звичайного силікону чи незахищеної електропроводки. Усі стики плит ізоляції проклеюються високотемпературним клеєм та скріплюються саморізами.
- Термостійкі повітропроводи: Якщо гаряче повітря розводиться по кімнатах, використовуйте лише ізольовані металеві рукава (алюмінієві чи з нержавійки).
- Випалювання технічного масла: Перші 2–3 розпали проводьте при відкритих вікнах! Заводська фарба та мастило на чавунній топці повинні повністю полімеризуватися, виділяючи характерний запах.
