Температура всередині паливника цегляної опалювальної печі при інтенсивному горінні сухих дров досягає +800–1100 градусів C. Оскільки коефіцієнт лінійного температурного розширення шамотної цегли суттєво відрізняється від звичайної червоної керамічної цегли, жорстке зв’язування ядра печі з її зовнішнім лицювальним контуром — це найпоширеніша помилка, яка призводить до розриву розчинних швів, утворення наскрізних тріщин та виходу чадного газу в приміщення.
1. Фізика деформацій: чому ядро печі має бути «плаваючим»
Шамотна цегла (марки ША-5, ШБ-5) розширюється при нагріванні значно сильніше за червону лицювальну цеглу.
- Незалежне плаваюче ядро: Вся внутрішня футеровка паливника та перших опускальних/підйомних каналів викладається як повністю автономне («плаваюче») ядро, яке ніде не перев’язується з червоною цеглою зовнішніх стін.
- Термокомпенсаційний зазор: Між шамотною футерувальною кладкою та зовнішньою стінкою з керамічної цегли обов’язково залишають температурний зазор завширшки 5–10 мм.
- Заповнення зазору: Цей зазор категорично заборонено заповнювати глиняним розчином! Його прокладають базальтовим картоном завтовшки 5–10 мм або м’яким суперсілом (кремнеземним матом), який вільно стискається при розширенні шамоту та гасить температурні напруження.
2. Зведення своду паливника: арочний та клинчастий перекрив
Перекриття точильної камери (свод) сприймає найвищі температурні навантаження та вагу вищележачих димових каналів.
Інженерні типи перекриття:

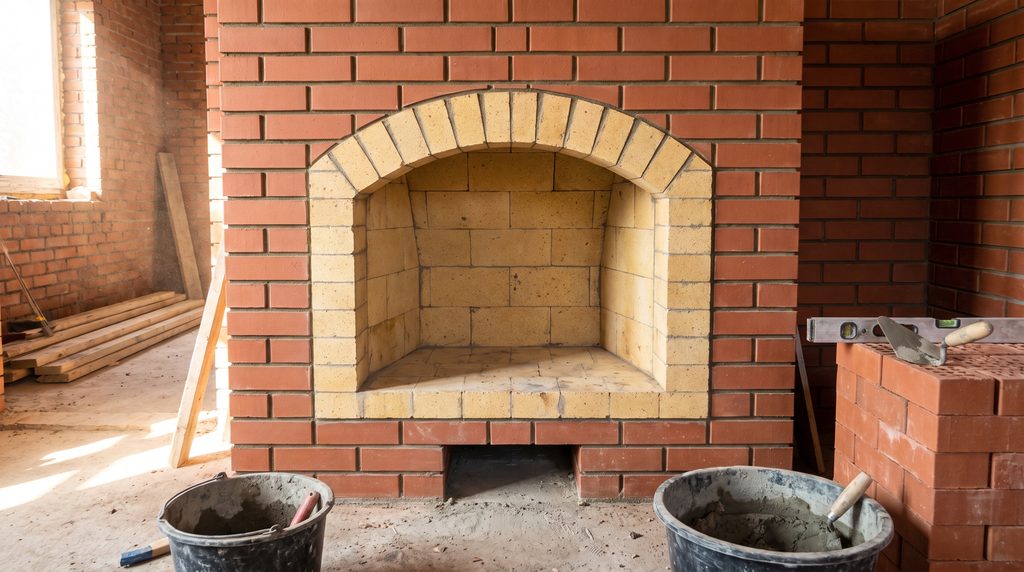

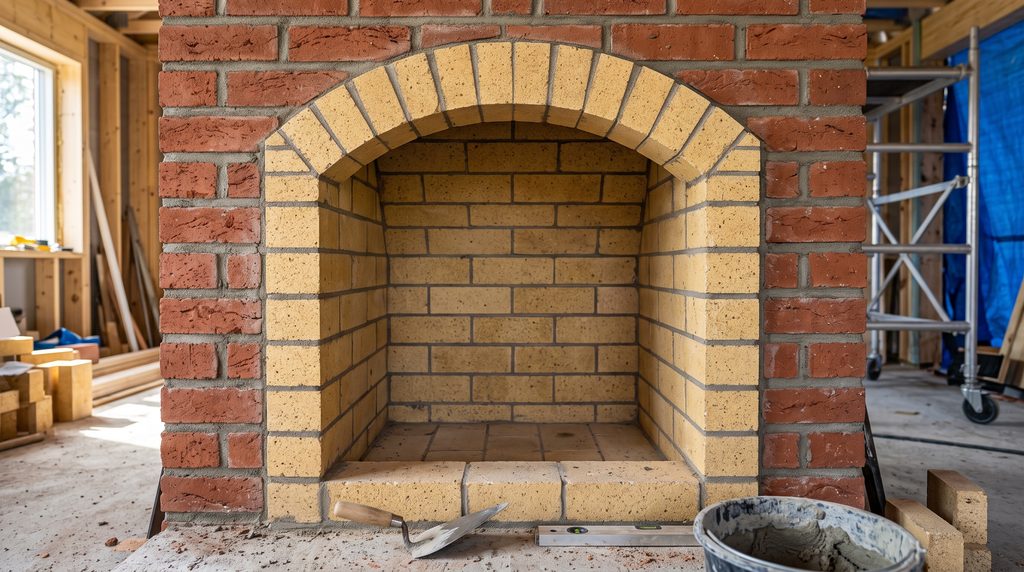

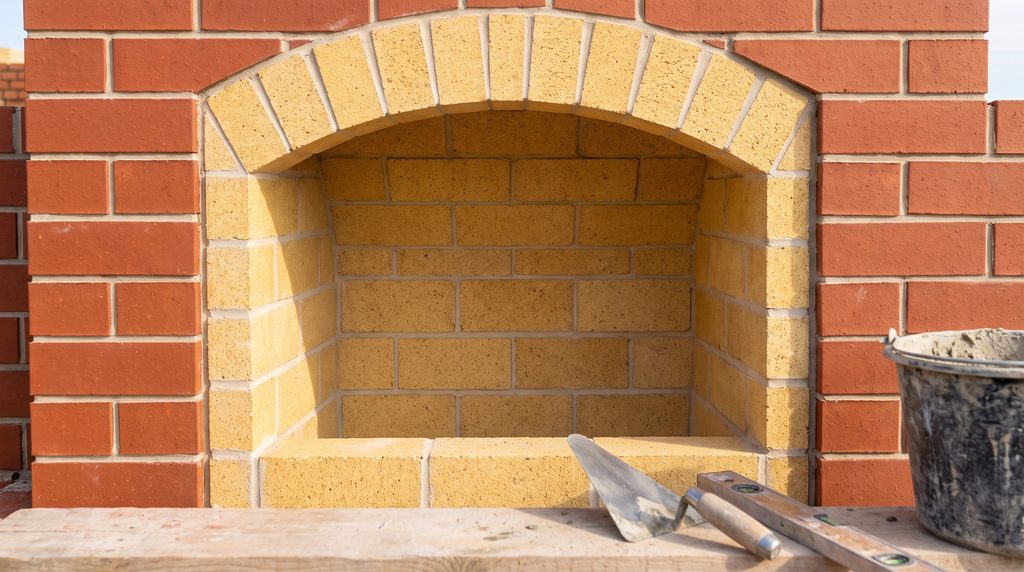

- Арочний свод по дерев’яній кружальній опалубці: Зводиться з клинової шамотної цегли (ШA-22, ШA-23, ШA-44) або звичайної цегли, підтесаної під клин. Кількість цеглин у арці обов’язково має бути непарною, а центральна цегла («замок») забивається зверху з додатковим зусиллям, заклинюючи весь свод.
- Балочний перекрив великоформатними шамотними плитами (ШA-94 / ШA-96): Сучасне рішення, яке дозволяє зробити перекриття паливника плоским без випирання арки. Плити вкладаються на шамотні стінки з компенсаційними зазорами по периметру.
3. Кладочні суміші та товщина шва
Для футерування застосовуються виключно спеціалізовані вогнетривкі розчини на основі мергелю та шамотного порошку (наприклад, готова суміш Мергель/Мертель) або готові пластичні вогнетривкі мастики.
- Товщина шва: Товщина вогнетривкого шва в шамотній кладці повинна становити не більше 2–3 мм. Чим товщий шов, тим швидше він викришується від високої температури.
- Змочування цегли: Шамотна цегла перед укладанням лише злегка оліскується (опилюється) водою, але не замочується тривало, на відміну від червоної керамічної цегли.
4. Чек-лист майстра при футеруванні паливника
- Захист чавунних гарнітур: Між чавунною дверцятою паливника та цегляною кладкою по всьому периметру рамки обов’язково вкладається ущільнювальний керамічний або базальтовий шнур завтовшки 10–12 мм.
- Скоси на цеглі (захист від викришування): Грані цеглин шамотного своду з боку вогню повинні мати зняту фаску 2–3 мм для відвернення відколів при нерівномірному нагріві.
- Контроль зазору біля сухих шовів: Сухі шови та виходи каналів очищаються від залишків розчину до моменту його застигання.
